亚德客标准拉杆式气缸三维结构模型

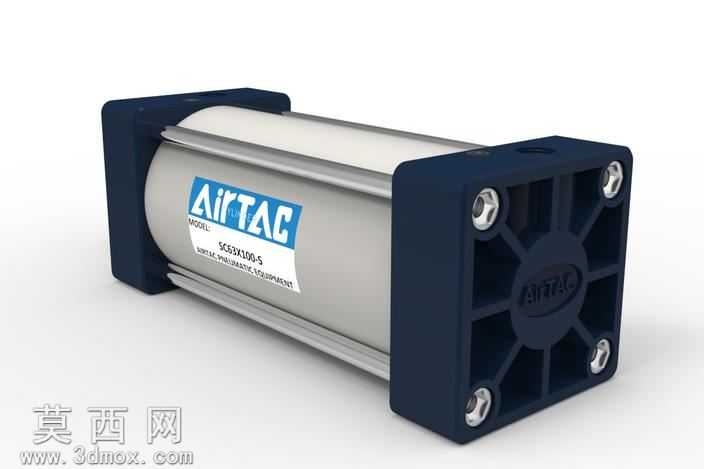

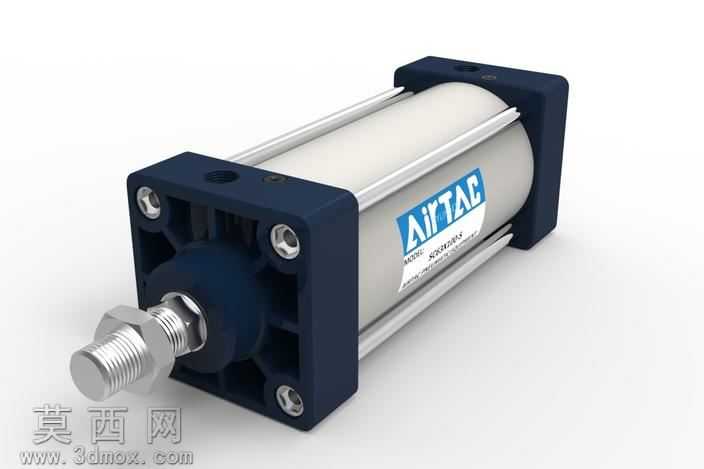

本模型为亚德客SC系列标准拉杆式气缸的三维数字化建模成果，建模过程严格遵循气动元件行业通用设计规范，完整还原了该款气缸的全部结构细节。建模阶段首先依据气缸实物测绘尺寸与官方产品参数，搭建整体参数化骨架，依次完成前后端盖、铝合金缸筒、活塞杆、密封组件、拉杆紧固件、安装脚架等核心部件的独立建模，各部件间的装配约束完全匹配实际装配逻辑，可实现动态运动仿真，直观展示气缸的伸缩动作过程。材质渲染环节针对不同部件的实际材质属性进行精细化调整：前后端盖采用压铸铝合金材质，还原其哑光磨砂的金属质感与表面细微的压铸纹理；缸筒采用阳极氧化铝合金材质，呈现出银灰色细腻的氧化层质感，表面印刷的品牌标识与型号参数完全还原实物的丝印效果；活塞杆采用镀硬铬钢材材质，模拟出高光亮面的镀铬层金属反光特性；密封件采用丁腈橡胶材质，还原橡胶件的哑光深黑质感与弹性件的视觉特征；拉杆与安装螺丝采用镀锌钢材材质，呈现出镀锌层的淡蓝金属光泽。结构设计上完整还原了拉杆式气缸的典型结构：四根高强度拉杆贯穿前后端盖，通过螺母锁紧实现缸筒的轴向固定，保证气缸承压时的结构强度；前后端盖内部预留了密封槽、缓冲气道、气嘴安装位等结构，可清晰展示气缸的气路走向与缓冲工作原理；前端盖内置防尘圈、导向环、活塞杆密封等组件，后端盖设置了活塞密封、耐磨环等结构，所有密封件的安装位置与尺寸都符合气动元件的密封设计标准；两侧的安装脚架采用标准脚架安装尺寸，预留的安装孔位完全匹配工业现场的安装规范，可直接用于自动化设备的布局设计参考。模型整体结构严谨，尺寸精度符合工业设计要求，既可以作为气动元件教学的可视化演示素材，也可用于自动化生产线、非标自动化设备的三维布局设计，帮助设计人员快速完成气动执行机构的选型与装配验证，缩短设备开发周期。
