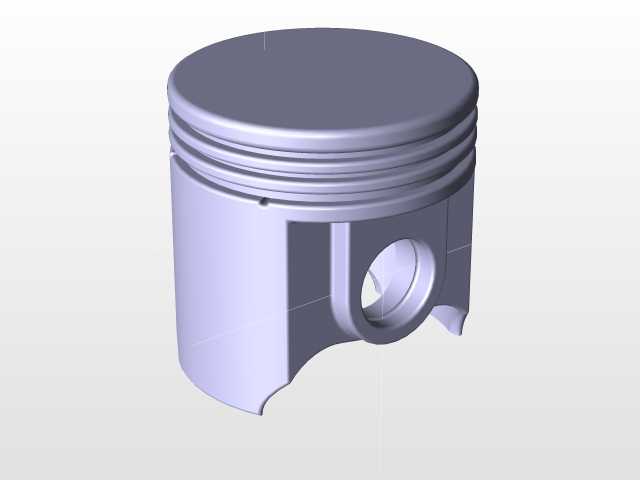

内燃机活塞头结构三维设计方案

　　活塞作为内燃机核心往复运动部件，直接决定动力输出效率与整机运行可靠性，其设计需兼顾热负荷承载、运动导向、密封配合多重需求，在车用动力、工程机械动力、小型通用动力等场景中均为核心受力部件。从实际运行工况来看，活塞头直接接触燃烧室高温高压燃气，顶部平面需承受做功冲程的爆发压力，同时将燃气作用力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出。设计过程中首先要匹配对应缸径的安装边界，活塞裙部的外圆轮廓需做微椭圆处理，避免热态膨胀后出现缸孔卡滞，同时保证往复运动过程中的导向精度，减少侧推力带来的偏磨损耗。头部环槽区域的尺寸公差需严格控制，气环槽与油环槽的宽度、深度、槽侧平面度直接影响活塞环的密封性能，气环负责阻断燃烧室高压燃气下窜，

　　油环则负责刮除缸壁多余润滑油，避免机油进入燃烧室参与燃烧。活塞销座的位置需经过重心校核，销孔轴线与活塞轴线的偏置量设置要匹配整机侧推力方向，减少换向过程中的敲缸异响，销孔内部的衬套配合面需保证足够的接触面积，分散活塞销传递的交变载荷，避免长期运行出现销座开裂问题。顶部的燃烧室形状需匹配对应机型的喷油、气流组织需求，不同的燃烧室凹坑轮廓会直接影响油气混合效率，决定燃烧充分性与排放水平，设计时需保证顶部壁厚均匀，避免热态下出现应力集中导致的热疲劳裂纹。裙部的减重槽设计需在保证结构强度的前提下尽可能降低往复运动质量，减少曲轴连杆机构的惯性载荷，提升高转速工况下的运行平稳性。从安装配合维度看，活塞与缸套的配合间隙需根据材质热膨胀系数设定，

　　常温下的间隙值要覆盖全工况温度区间的膨胀量，同时保证冷启动阶段不会出现密封不良问题；活塞销与销座、连杆小头的配合需采用分组选配，保证过盈或间隙值在合理区间，避免出现销子窜动导致的缸壁拉伤。实际建模过程中需重点关注各过渡圆角的处理，环槽根部、销座与裙部衔接处、燃烧室边缘的圆角半径不能过小，否则会在交变载荷作用下出现应力集中，成为疲劳断裂的起始点。油环槽的回油孔位置需避开主受力区域，孔径与孔数要满足回油流量需求，避免机油在环背区域堆积导致泵油问题。整个活塞的重量需控制在同组活塞的重量公差范围内，多缸机装配时同组活塞重量差需控制在极小范围内，避免曲轴运转出现不平衡量，引发整机振动问题。对于增压机型对应的活塞设计，

　　还需在头部增加冷却油腔的结构，通过机油喷射带走头部热量，降低第一环槽的工作温度，避免活塞环过热卡滞失去密封能力。裙部的型线设计需考虑热态变形后的轮廓，保证活塞在工作温度下与缸壁的接触均匀，避免局部接触压力过大出现拉缸故障。
