内燃机活塞结构工程图纸设计方案

　　活塞作为内燃机核心往复运动部件，其结构设计直接决定动力输出效率、运行可靠性与整机服役寿命，在车用动力、工程机械动力、小型通用动力、船舶辅机等场景中均为核心受力部件。从实际工况来看，活塞需要在高温高压的燃烧室内完成往复循环，顶部直接承接燃气爆发压力，通过活塞销将作用力传递给连杆，最终带动曲轴旋转输出扭矩，同时还要配合活塞环完成燃烧室密封、热量传导、机油控油等关键功能，设计过程中需要平衡结构强度、轻量化、热变形控制、运动导向精度等多维度需求。

　　从图纸表达的结构来看，本次设计的活塞采用典型的汽油机/小型柴油机活塞结构布局，头部设置多道环槽结构，最上方两道环槽用于安装气环，负责密封燃烧室高温高压燃气，避免燃气下窜至曲轴箱造成动力损失与机油变质；最下方环槽用于安装油环，油环带回油孔结构，可将气缸壁上多余的机油刮回曲轴箱，避免机油窜入燃烧室参与燃烧造成积碳与排放超标。活塞头部采用微锥面设计，适配热态下的头部膨胀变形，避免热机状态下头部胀缸造成拉缸故障；环岸位置做了圆角过渡处理，降低应力集中系数，承受燃气压力与环的交变作用力时可减少裂纹萌生风险。

　　活塞裙部采用变椭圆中凸型线设计，冷态下裙部截面为椭圆，长轴垂直于活塞销座方向，适配工作状态下活塞销座方向的热膨胀量与受力变形量，保证热态下裙部与气缸壁的配合间隙均匀，既避免冷启动敲缸，又防止热态下裙部卡滞。裙部承担活塞往复运动的导向作用，承受侧推力，型线设计经过运动学仿真校核，可在全行程范围内保证与缸壁的接触压力均匀分布，减少偏磨风险。活塞内部的销座采用加强筋结构与活塞头部、裙部过渡连接，销孔内设置衬套安装位，用于安装活塞销，连接活塞与连杆小头，销孔位置做了偏心设计，可在活塞换向时减少敲缸噪音，提升运行平顺性。活塞内部的型腔采用轻量化设计，在保证顶部强度与刚度的前提下去除多余材料，降低往复运动惯量，减少曲轴连杆机构的动载荷，提升高转速工况下的响应速度。

　　从安装边界来看，活塞的外径尺寸与对应气缸内径匹配，配合间隙根据材质热膨胀系数设定，头部间隙略大于裙部间隙，适配不同位置的工作温度差；活塞销孔的同轴度、与活塞轴线的垂直度均有严格形位公差要求，避免连杆运动卡滞造成偏磨；环槽的宽度、深度尺寸公差严格控制，保证活塞环的侧隙、背隙符合设计要求，兼顾密封性能与环的活动自由度。顶部燃烧室形状与对应机型的燃烧室设计匹配，可配合气缸盖、气门形成合理的挤气涡流，提升油气混合效率，优化燃烧过程，降低排放与燃油消耗。

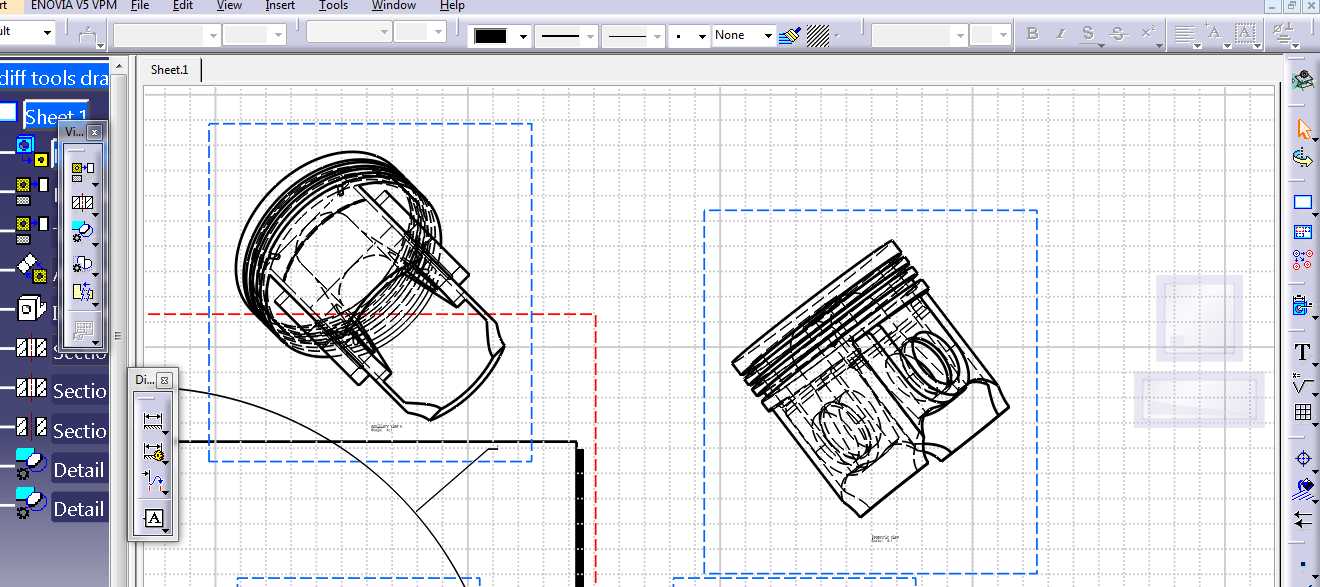

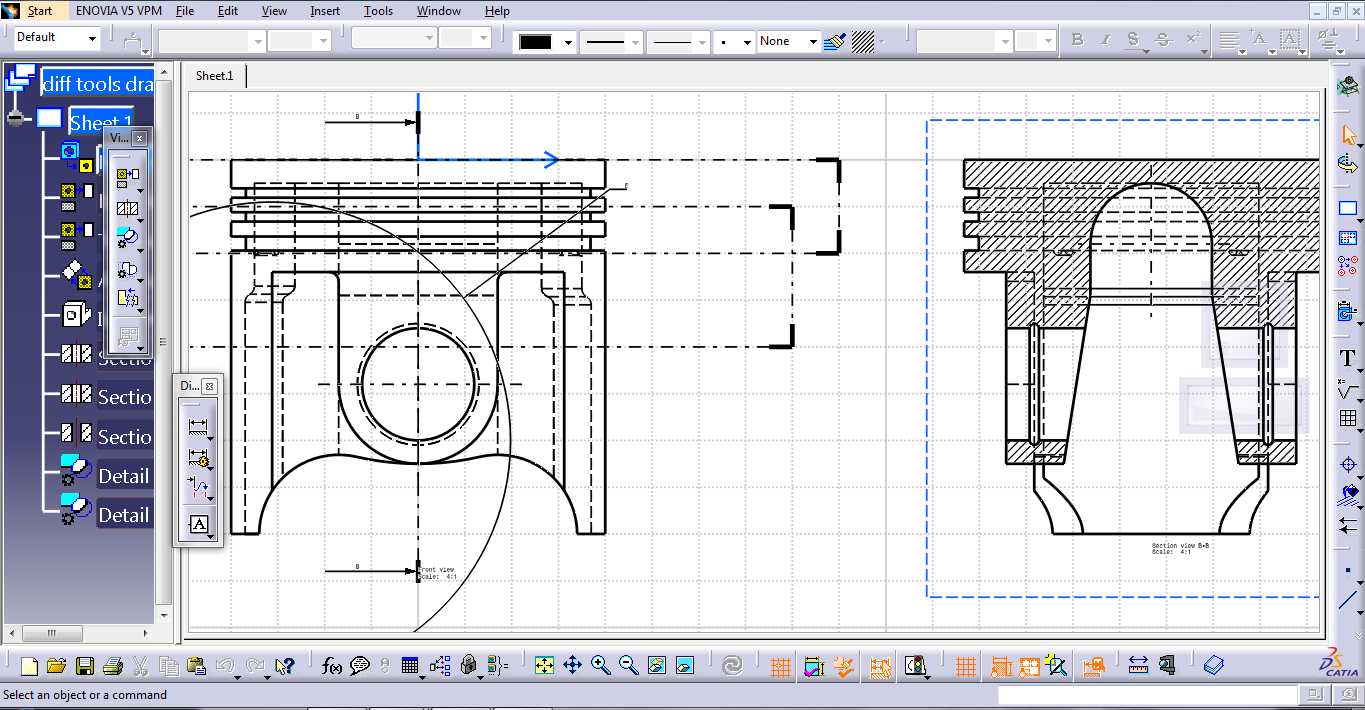

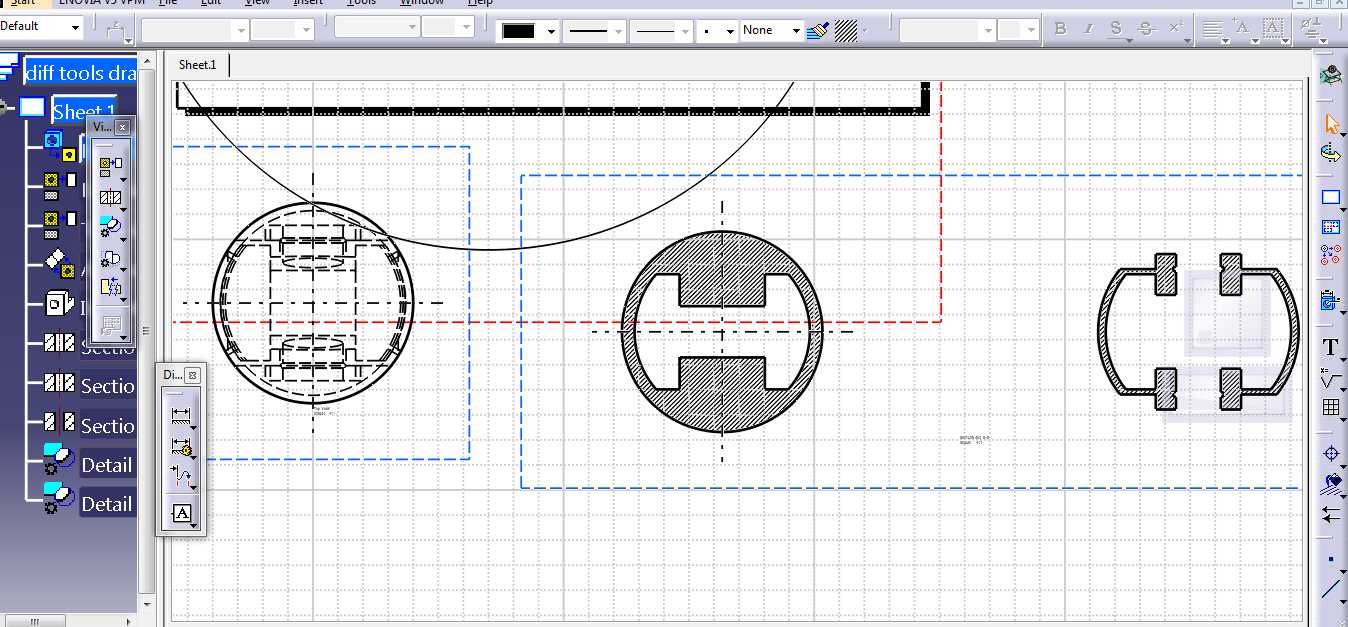

　　在实际工程应用中，这类活塞结构的设计需要经过热负荷分析、结构强度仿真、运动学仿真多轮迭代，图纸采用全剖视与外形视图结合的表达方法，清晰呈现内部型腔、环槽、销座、加强筋的结构细节，所有配合面、受力面的尺寸公差、形位公差、表面粗糙度要求均在工程图中明确标注，可直接用于工艺编制、生产加工与检验环节，覆盖从毛坯铸造、机加工、表面处理到成品检测的全流程制造依据。活塞的材质通常选用共晶铝硅合金，部分高负荷机型会采用铸铁镶环结构强化第一环槽的耐磨性，顶部可做阳极氧化处理提升耐高温性能，裙部可做石墨涂层处理降低摩擦系数，这些工艺细节对应的结构要求均在图纸中做了对应预留，保证设计方案可落地性。
