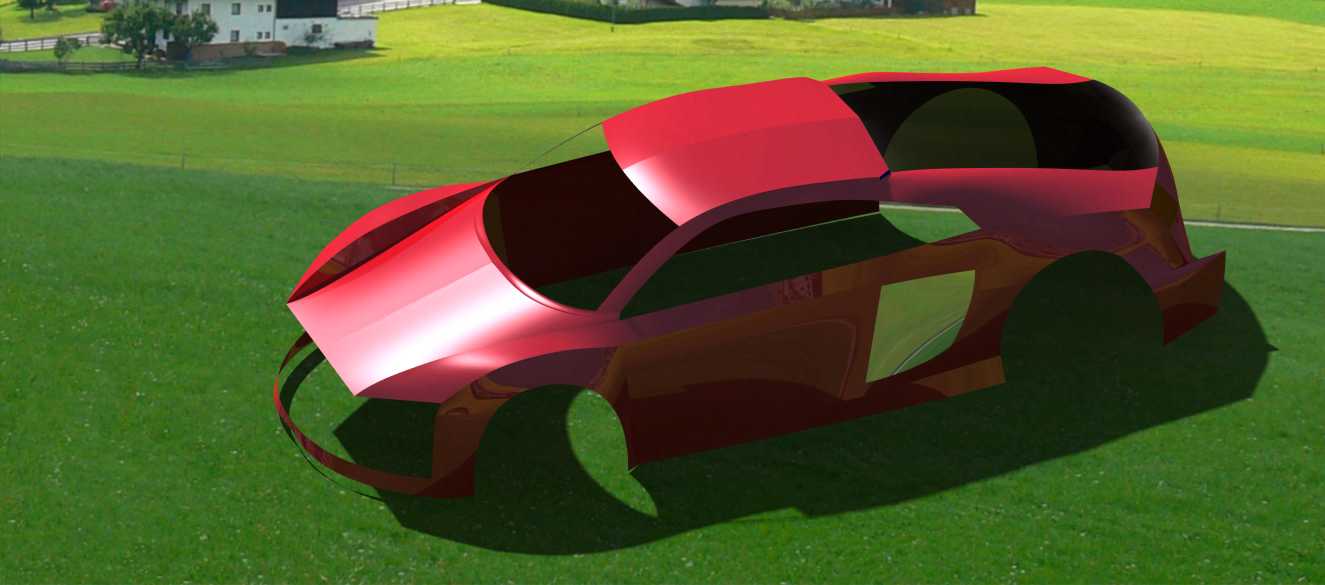

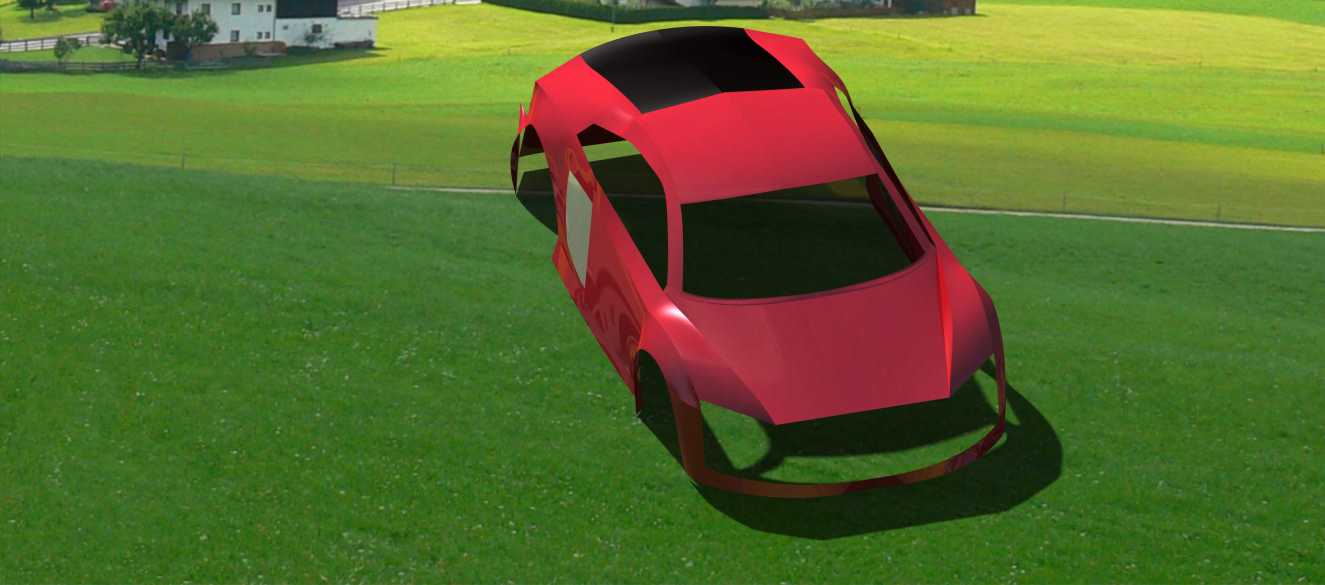

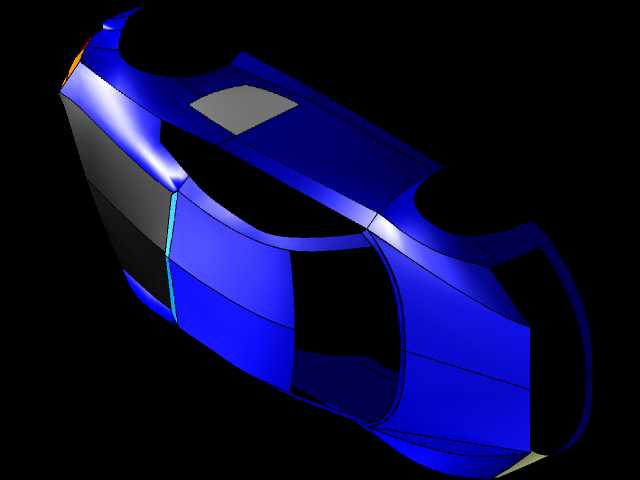

奥迪改进型曲面车身外覆盖件结构设计

　　在乘用车整车正向开发流程中，车身外覆盖件的曲面设计是衔接造型创意与工程落地的核心环节，直接决定整车风阻表现、装配精度与外观质感，本次完成的奥迪改进型车身外覆盖件曲面结构，正是针对量产车型外观迭代需求开展的曲面建模工作，核心覆盖车头引擎舱段、乘员舱侧围、车顶过渡段的外表面连续曲面构建。

　　从实际应用场景来看，该类外覆盖件曲面首先服务于整车空气动力学性能优化，在高速行驶工况下，连续顺滑的G2级曲面可以有效降低车身表面的气流分离区域，减少紊流带来的风阻系数抬升，同时降低高速行驶时的风噪传递，提升乘员舱NVH表现；其次，曲面的分块边界直接对应后续冲压模具的分型面设计、焊装工位的夹具定位基准，以及总装环节外饰件的装配公差匹配，建模过程中需要提前预留冲压工艺的拔模角度、焊装的定位点安装空间，以及与前大灯、前保险杠、侧窗玻璃、车门密封条等周边部件的安装搭接边界。

　　设计思路上没有直接沿用原有车型的曲面数据，而是先基于原有车型的整车硬点参数，确定A柱倾角、引擎舱前缘高度、侧围腰线走向、车顶弧线曲率的基础边界，保证改进后的曲面与原有底盘、乘员舱框架的安装接口完全匹配，不会出现与内部车架、线束布置、内饰安装点干涉的问题。曲面构建全程采用高阶曲面连续拼接方式，避免出现多段碎面拼接导致的曲率突变，每一块曲面的控制点排布都沿车身气流走向设置，保证曲面反射线的连续顺滑，满足量产车外观A级曲面的评审要求。针对侧围与车顶的过渡区域，特意调整了曲面的曲率变化率，优化了原有车型该区域雨水流动轨迹，避免高速行驶时雨水在侧窗区域形成大面积水膜影响驾驶员视线；引擎盖曲面的筋线走向也做了微调，在不改变整体造型识别度的前提下，提升了引擎盖的抗凹刚度，降低行人碰撞时的头部伤害值，满足现行乘用车碰撞安全法规的相关要求。

　　从安装边界维度考量，建模时已经预留了外覆盖件内板的焊接法兰边宽度，所有曲面的边缘都按照冲压工艺要求设置了合理的翻边角度，避免后续冲压工序出现开裂、起皱等工艺缺陷；侧围曲面与车门的分缝位置预留了均匀的间隙面差基准，保证四门装配后与侧围的间隙均匀控制在3.5mm±0.5mm范围内，面差匹配符合整车DTS公差要求。曲面的厚度方向按照常规乘用车外覆盖件的钢板冲压厚度预留了0.7mm-0.8mm的料厚空间，后续可以直接基于该外曲面偏移生成内板结构，添加加强筋、涂胶槽、安装卡扣座等细节结构，不需要再反复调整外表面的曲率参数。

　　在实际工程落地环节，该曲面数据可以直接导入冲压工艺仿真软件开展成型性分析，验证曲面在冲压过程中的减薄率、起皱风险，也可以导入CFD仿真软件开展整车风阻仿真计算，验证曲面优化后的空气动力学表现，同时还能为后续的油泥模型铣削提供精准的数模基准，减少油泥模型反复修改的工作量。不同于纯造型展示用的概念曲面，本次构建的曲面全程兼顾工程可行性，所有曲率变化都在现有冲压设备的加工能力范围内，不需要额外开发特殊成型工艺就能实现量产，能够有效缩短车型改款的开发周期，降低模具开发的成本投入。针对车身覆盖件常见的光影反射问题，建模过程中特意对曲面的高光走势做了校准，保证在自然光线下车身侧面的高光带平直连续，不会出现扭曲、断带的问题，提升整车外观的精致感。
