乘用车车身曲面覆盖件结构设计

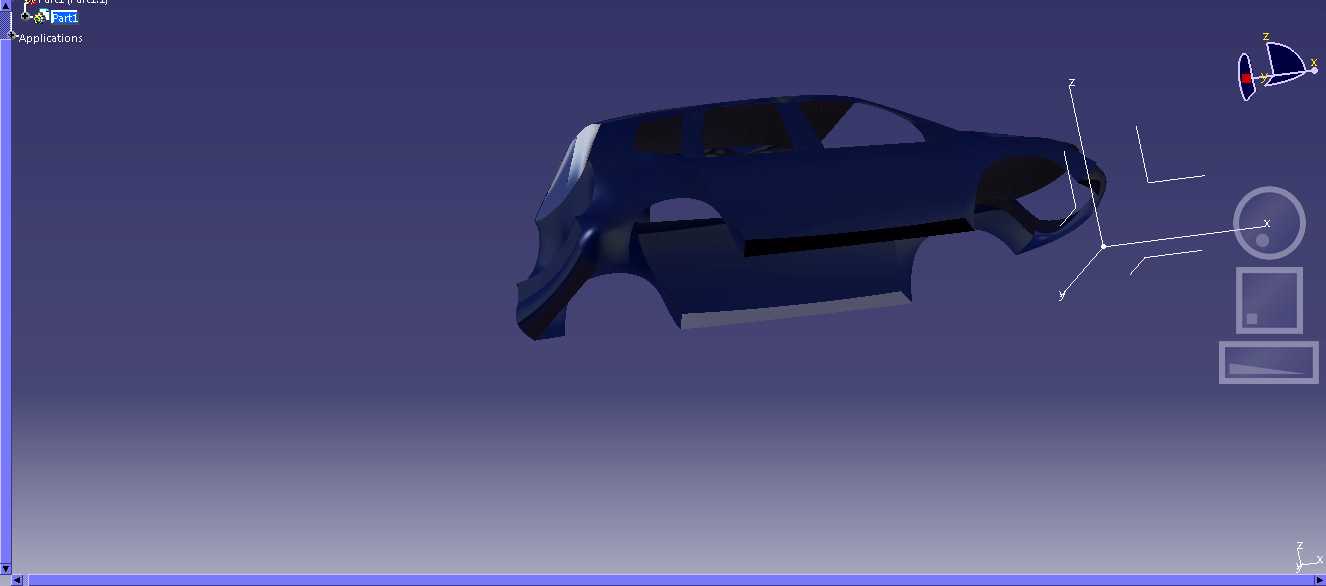

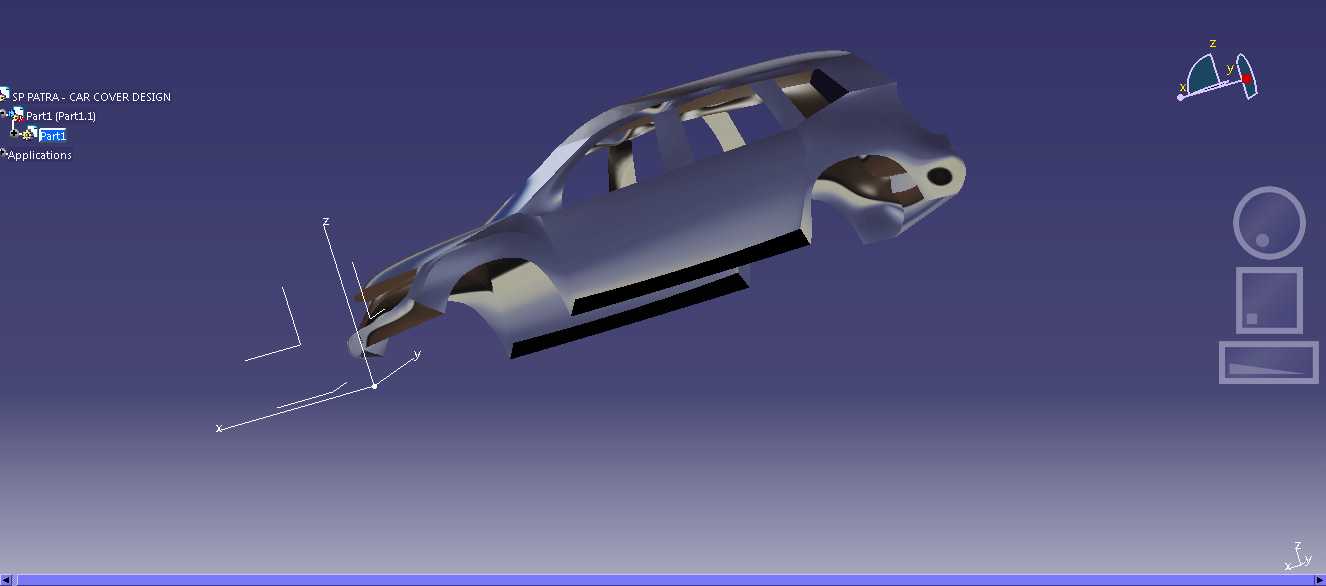

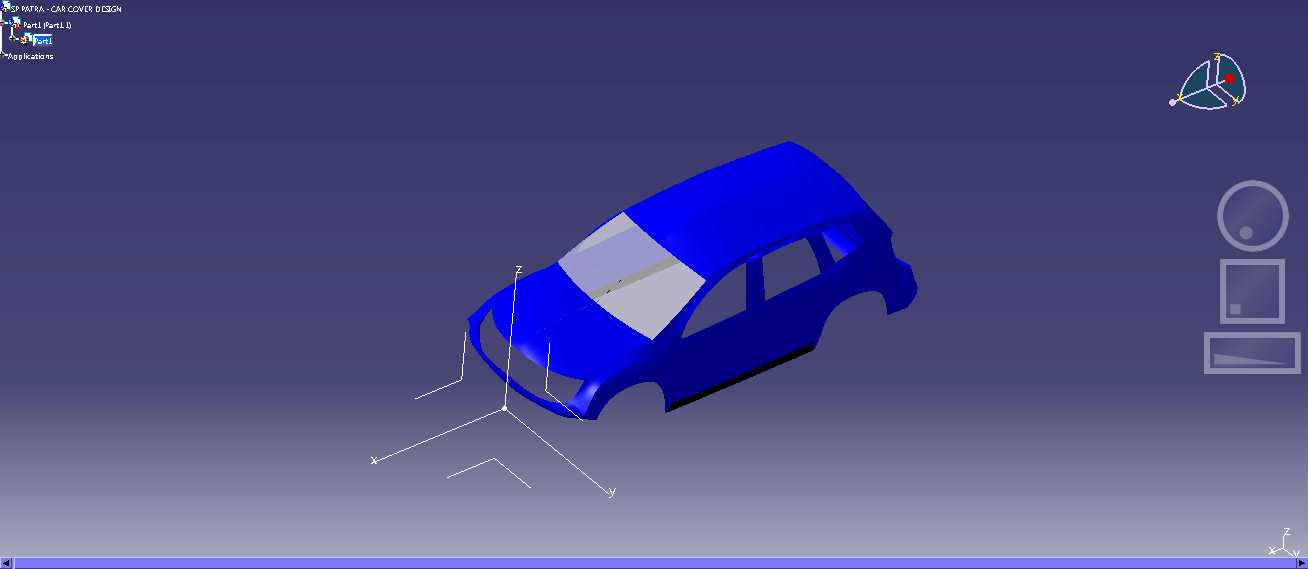

　　在整车正向开发流程里，车身覆盖件的曲面设计是衔接造型创意与工程落地的核心环节，这类曲面构件直接决定整车气动性能、外观装配精度以及后续冲压工序的可行性。本次设计的车身覆盖件采用曲面构建方式完成主体型面搭建，从工程落地角度出发，首先要考虑的是覆盖件与白车身骨架的安装匹配边界，覆盖件的安装点位需要与车身侧围内板、门槛梁、轮罩加强板的焊接螺母点位完全对齐，安装面的平面度公差需要控制在0.2mm以内，避免后续总装环节出现面差超差、装配应力集中的问题。

　　从实际应用场景来看，这类侧围外覆盖件是乘用车车身外露面积最大的构件之一，日常使用中需要承受行驶过程中的气流冲刷、路面飞石冲击，同时还要满足涂装工序的电泳膜厚均匀性要求，因此在曲面构建阶段就需要规避曲率突变的区域——如果型面存在局部曲率半径小于3mm的锐角转折，不仅冲压环节会出现开裂风险，电泳时也会因为药液流通不畅导致膜厚不足，后续使用过程中容易出现锈蚀问题。设计过程中，曲面的分块逻辑遵循现有冲压生产线的模具尺寸边界，覆盖件的整体轮廓尺寸控制在常规宽体乘用车侧围的尺寸区间内，长度方向适配2.7米轴距车型的侧围跨度，高度方向从门槛下沿一直延伸至车顶侧梁位置，轮拱区域的曲面弧度需要匹配18寸轮毂的转向跳动包络，预留足够的轮胎运动间隙，避免满载转向时轮胎与轮拱内衬发生干涉。

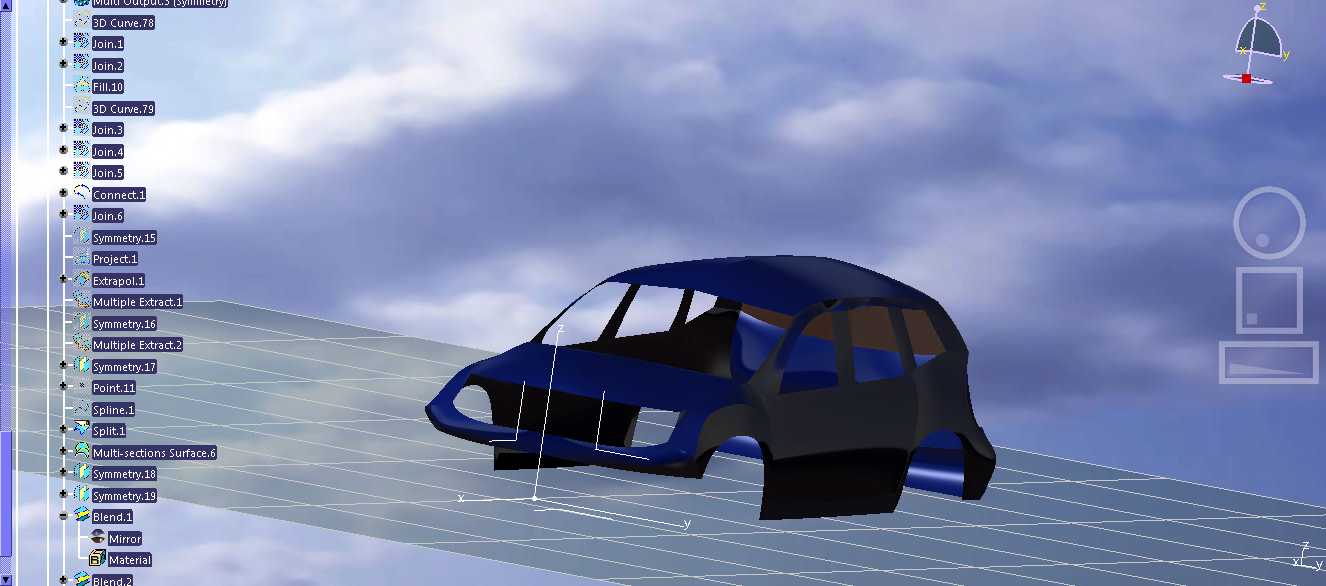

　　曲面构建过程中，首先通过搭建主控制线确定整车侧面的光影走向，保证腰线位置的曲面曲率连续，相邻曲面之间采用G2连续过渡，避免侧光观察时出现明显的棱线折痕。车门分缝位置的曲面偏移量严格控制在均匀的4mm间隙基准，分缝两侧的型面落差保持一致，保证后续车门装配后间隙面差均匀。A柱区域的曲面设计兼顾视野要求与气动性能，A柱的截面曲率经过反复调整，在保证结构刚度的前提下尽可能缩小A柱障碍角，同时曲面的走向引导气流顺畅流向车侧，减少高速行驶时的风噪产生。B柱位置的覆盖件曲面预留了饰板安装的卡扣点位，曲面局部做了0.5mm的内凹处理，保证B柱饰板安装后与侧围外板齐平，不会出现突出的台阶。

　　轮拱区域的曲面采用渐消面处理，从轮拱边缘向侧围主曲面平滑过渡，轮拱边缘的翻边高度控制在12mm，既满足轮拱密封条的安装要求，也能避免行驶中泥水被卷到车身侧面积留。门槛位置的曲面做了轻微的内收设计，降低上下车时裤腿蹭到门槛脏污的概率，同时门槛下沿的曲面设计了导流结构，引导行驶中车轮带起的气流向车底流动，减少侧面积灰。油箱盖安装位置的曲面做了局部沉台设计，沉台的深度与油箱盖的厚度匹配，保证油箱盖关闭后与周围型面完全齐平，沉台周围的曲面过渡平缓，避免冲压时出现起皱缺陷。

　　从结构刚度角度考虑，覆盖件的曲面曲率变化经过针对性优化，在不增加板厚的前提下，通过合理的曲面拱度提升构件的抗凹性能，日常使用中手指按压或者轻微磕碰不会出现明显的凹陷。曲面的脱模角度经过校核，所有外表面的脱模方向都与冲压方向保持一致，最小脱模角度大于5度，避免冲压脱模时出现拉毛缺陷，影响后续漆面的外观质量。曲面构建完成后，还需要对整体型面进行偏移验证，模拟1.2mm厚度钢板冲压后的实际型面状态，检查偏移后是否存在曲面自交、曲率反转的问题，提前规避冲压工艺的潜在风险。

　　在与周边零件的匹配上，覆盖件的前侧与前翼子板的搭接边界预留了3mm的调整间隙，后侧与后保险杠的搭接面做了贴合设计，保证保险杠安装后与侧围的接缝均匀。车顶侧梁位置的曲面与顶盖的焊接边做了匹配设计，焊接边的宽度保持在15mm，满足点焊工艺的操作空间要求。整个曲面设计过程没有采用生硬的实体拼接，全部通过连续曲面搭建完成，保证了型面的整体性，也为后续的结构细化、模具开发提供了可靠的数模基础。
