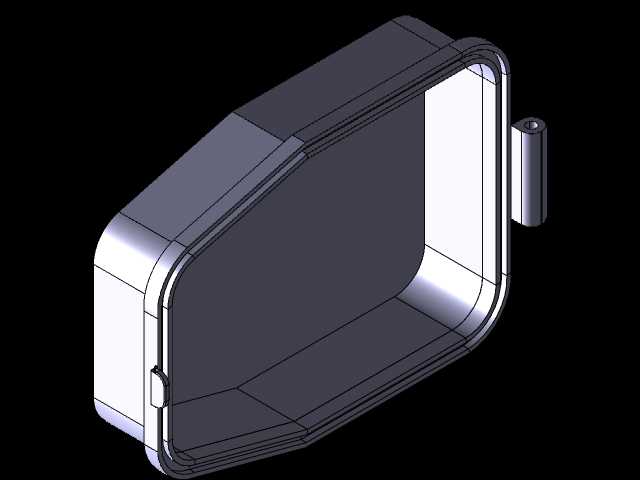

带侧装铰接耳的异形塑料覆盖壳体结构

　　这类带侧装铰接耳的异形塑料覆盖件，多应用在小型便携设备、车载外置功能模块、户外检测仪器的外侧防护场景中，核心作用是为内部的电子元件、机械传动组件提供封闭的防护空间，隔绝外界的粉尘、飞溅液体与意外磕碰，同时通过侧边的铰接结构实现壳体的开合动作，方便后期对内部组件进行检修、更换耗材或者调整参数。从实际使用场景来看，这类壳体常被用在手持检测设备的电池仓盖、车载小型储物格的翻盖、户外工业传感器的防护外罩位置，需要兼顾安装适配性、开合顺畅度与长期使用的结构强度，避免日常使用中出现卡扣断裂、铰接松旷、壳体变形导致密封失效的问题。

　　设计这类壳体的时候，首先要匹配内部容纳空间的边界，整体采用不等壁厚的结构设计，主体壁厚控制在均匀的2.5mm区间，边缘做了双层叠边的加强结构，既可以提升壳体整体的抗形变能力，也能在合盖的时候形成错位的贴合面，减少缝隙外露，提升整体的防护效果。壳体的轮廓没有采用规则的矩形结构，而是根据内部组件的排布做了斜切的异形过渡，靠近铰接侧的位置做了圆弧收边，避免开合过程中边缘与基座产生运动干涉，同时也能减少应力集中的问题，降低注塑生产过程中出现缩痕、翘曲的概率。侧边的铰接耳采用一体化注塑成型的筒状结构，内部预留了标准销轴的安装通孔，铰接耳与壳体主体的连接位置做了三角加强筋过渡，能够承受反复开合带来的扭转力矩，避免铰接位置出现断裂。

　　从安装边界来看，壳体的敞口边缘做了一圈向内的止口结构，安装时可以直接卡入基座的对应卡槽内，不需要额外设置过多的固定螺丝，配合铰接轴的定位，就能实现壳体的快速装配。铰接耳的中心轴线与壳体敞口平面保持平行，距离壳体侧边的安装间隙预留了1.2mm的活动余量，确保开合过程中不会与基座侧壁产生摩擦，开合角度可以达到110度，完全翻开后不会遮挡内部的操作空间，满足日常检修的操作需求。壳体的外表面做了细微的磨砂纹理处理，既可以提升握持或者触碰时的手感，也能减少日常使用中产生的划痕，保持外观的整洁度。

　　在结构细节的处理上，壳体内部的转角位置全部做了R2以上的圆角过渡，避免注塑过程中出现应力集中导致的开裂问题，同时也方便内部组件的安装，不会因为尖锐的内角划伤线材或者元件表面。靠近开合侧的位置预留了卡扣的安装位，可以配合基座上的弹性卡扣实现闭合后的锁止，避免设备移动过程中壳体意外翻开。整个壳体的结构没有多余的冗余设计，所有的曲面过渡、加强结构、安装位都是围绕实际使用需求设置，既满足了防护功能的要求，也兼顾了生产加工的工艺性，不需要复杂的模具抽芯结构，采用常规的两板模加上侧抽芯结构就能完成注塑生产，能够有效控制生产的成本，适合批量的规模化应用。在实际选型适配的时候，只需要核对铰接耳的中心距、壳体的内部容纳尺寸、止口的配合公差，就能快速匹配对应的基座结构，不需要做过多的二次修改，能够直接应用在同类型的防护结构设计中，缩短整体的产品开发周期。
