卡迪亚款法兰联轴器分体装配结构

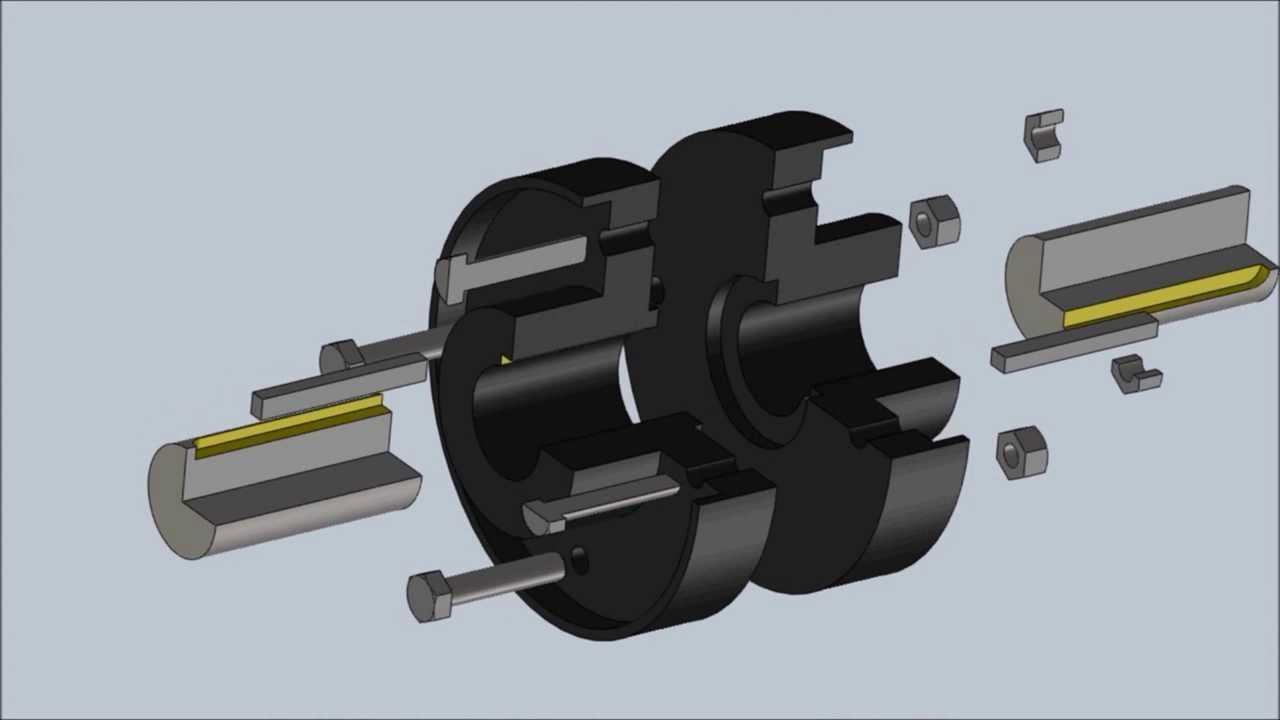

　　在各类工业传动系统的布局中，两轴对中连接的可靠性直接决定整套设备的运行稳定性，这类法兰式联轴器常被应用在输送线驱动端、泵组动力衔接、机床主轴传动等需要刚性传递扭矩的场景中，区别于弹性联轴器的缓冲特性，该款结构依靠法兰端面的刚性贴合与螺栓预紧力实现动力传输，适合对传动精度要求较高、两轴对中工况较好的安装环境。从结构拆分状态能清晰看到整套组件的构成逻辑：两个带法兰盘的半联轴体分别套装在待连接的两根轴端，轴与半联轴体之间通过平键实现周向固定，避免扭矩传递过程中出现轴与毂的相对滑动，法兰盘周向均匀分布的螺栓孔穿入六角螺栓后配合螺母锁紧，将两个半联轴体牢牢压合为一个整体，实现两根轴的同步旋转。设计过程中首先要匹配待连接轴的轴径公差，

　　半联轴体的内孔与轴采用过渡配合，既保证装配时的可操作性，又能避免运行过程中出现偏心晃动；平键的选型要对应轴径尺寸选取标准规格，键槽的深度、宽度公差严格遵循传动件公差标准，防止键连接失效。法兰盘的螺栓孔分布圆直径需要根据传递的额定扭矩计算确定，螺栓数量与规格匹配预紧力需求，确保在额定负载下螺栓不会出现剪切断裂，同时法兰盘的贴合面要保证足够的平面度，避免锁紧后出现局部应力集中导致法兰变形。从安装边界来看，整套联轴器装配完成后，径向最大尺寸由法兰盘外径决定，轴向安装长度需要匹配两根轴的轴端预留间距，装配时要先将两个半联轴体分别固定在两根轴上，调整两轴的同轴度误差在允许范围内，再逐次对角拧紧法兰螺栓，保证每个螺栓的预紧力均匀，

　　避免运行过程中出现偏载。这类刚性法兰联轴器不具备补偿两轴相对偏移的能力，因此安装时的对中精度要求较高，一旦两轴出现较大的径向或角向偏移，会在轴、轴承以及联轴体本身产生附加载荷，加速部件磨损甚至引发断裂故障，在选型应用时需要提前确认现场安装的对中条件，若现场存在不可避免的轴系偏移，则需要搭配调整垫片或者改用带补偿功能的联轴器结构。从结构细节上看，半联轴体的法兰盘与轴毂衔接处做了过渡圆角处理，避免应力集中在直角衔接位置，提升部件的抗疲劳强度；螺栓采用外六角标准件，方便现场使用普通扳手即可完成装拆维护，螺母侧可根据需求加装防松垫圈，在振动较大的工况下防止螺母回松。轴端的平键安装时要保证键的顶面与键槽顶部留有微小间隙，

　　两侧面与键槽侧壁紧密贴合，确保扭矩通过键的侧面平稳传递，避免出现冲击载荷。在实际设备维护中，这类联轴器的检查重点集中在螺栓预紧力、法兰贴合面间隙以及轴毂配合的松动情况，定期停机检查能有效避免传动失效引发的设备停机事故。
