悬挂式水田整平耙具结构设计

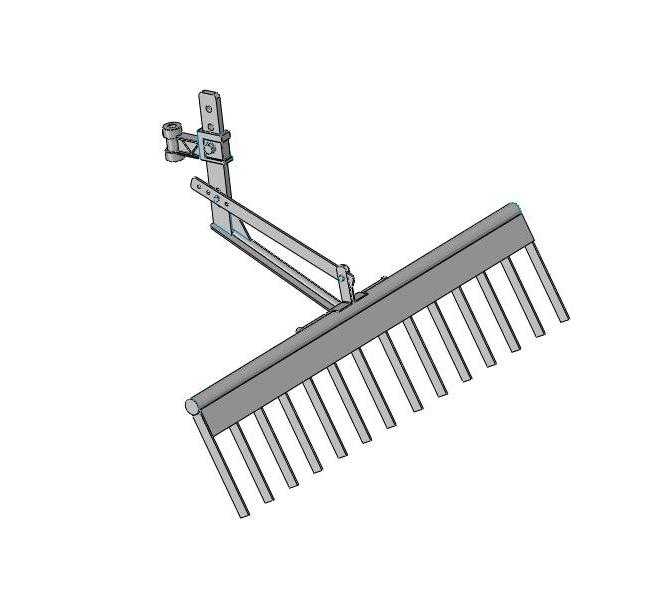

　　这款悬挂式水田整平耙具，主要适配南方双季稻区、北方单季粳稻区的水田耕整作业环节，在插秧前的水田准备工序中承担核心的土壤整平功能，解决传统人工平田效率低、平整度差导致的插秧深度不均、后期水肥管理难度大的实际生产问题。从结构设计逻辑来看，整套装置采用后置三点悬挂的连接逻辑，上部的挂接支架预留了与拖拉机后置提升臂匹配的铰接点位，支架上的多组调节孔位可根据作业幅宽、入土深度需求调整挂接高度，避免作业过程中出现机架翘头或者耙齿入土过深拖堆的问题。连接支架与耙体主梁之间采用平行四连杆的铰接结构，作业过程中即便遇到田块局部高低差，四连杆结构也能保证耙齿始终保持垂直入土的姿态，不会因为机架起伏出现耙齿前倾刮土或者后雍堆土的情况，

　　平行臂之间还增设了斜向加强撑，抵消水田作业时土壤对耙齿的侧向冲击力，避免长期作业后臂架出现焊缝开裂、变形的问题。耙体主梁采用矩形空心型钢焊接而成，在保证整体结构刚度的前提下尽可能降低自重，减少拖拉机后置提升负荷，主梁上等距排布的耙齿采用圆钢弯折成型，齿端做了磨圆处理，既可以在作业时插入表层10至15厘米的泥浆层，将旋耕后遗留的土块切碎、摊平，又不会因为齿端过于尖锐刮破水田底层的犁底层，避免出现水肥渗漏的问题。耙齿的排布间距经过实际作业验证，控制在8厘米左右，既不会因为间距过小导致雍泥堵塞，也不会因为间距过大出现平整漏条，作业后田面的高度差可控制在3厘米以内，完全满足机插秧对田块平整度的要求。挂接支架上还预留了调节螺杆的安装位，

　　可根据不同拖拉机的提升行程调整耙体的初始作业角度，运输状态时可将耙体向上翻转锁定，避免长距离转移时耙齿刮碰路面或者田埂。整套结构的运动边界经过校核，耙体最大下探深度可达20厘米，最大提升高度距离地面40厘米，完全适配国内主流50至90马力段轮式拖拉机的后置悬挂参数，不需要额外改装接口即可直接挂接使用。在实际作业场景中，这款耙具可在旋耕机作业后直接跟进作业，一次进地即可完成碎土、平田、压草的多重工序，将泡田后的泥浆层整理成上糊下实的理想插秧状态，相比传统的畜力耙或者人工平田，作业效率可提升40倍以上，同时能保证整块田的插秧深度一致，后期水稻的分蘖、抽穗整齐度更高，减少局部积水导致的病害发生概率。设计过程中针对水田作业的腐蚀问题，

　　所有钢制部件都预留了喷漆防腐的工艺余量，铰接点位都设计了黄油嘴安装位，可定期注脂润滑，避免泥浆进入铰接缝隙导致部件锈死，延长整机的作业使用寿命。耙齿与主梁的连接采用焊接加加强筋的结构，可承受作业时遇到的石块、稻茬等硬物的冲击，不会出现单齿断裂脱落的问题，即便个别耙齿出现磨损变形，也可通过切割更换的方式快速维修，不需要整体更换主梁，降低农户的使用维护成本。
