卧式螺旋卸料过滤式盐用离心机结构

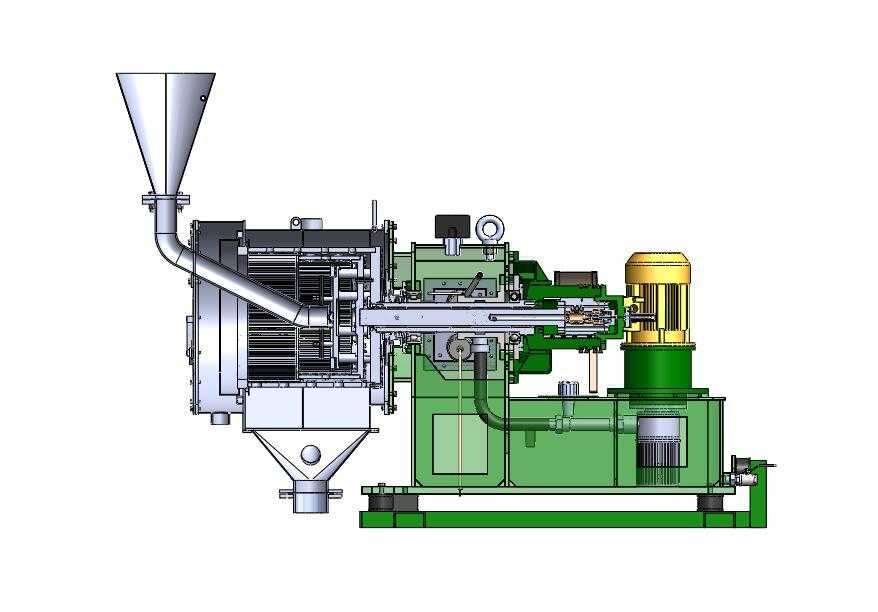

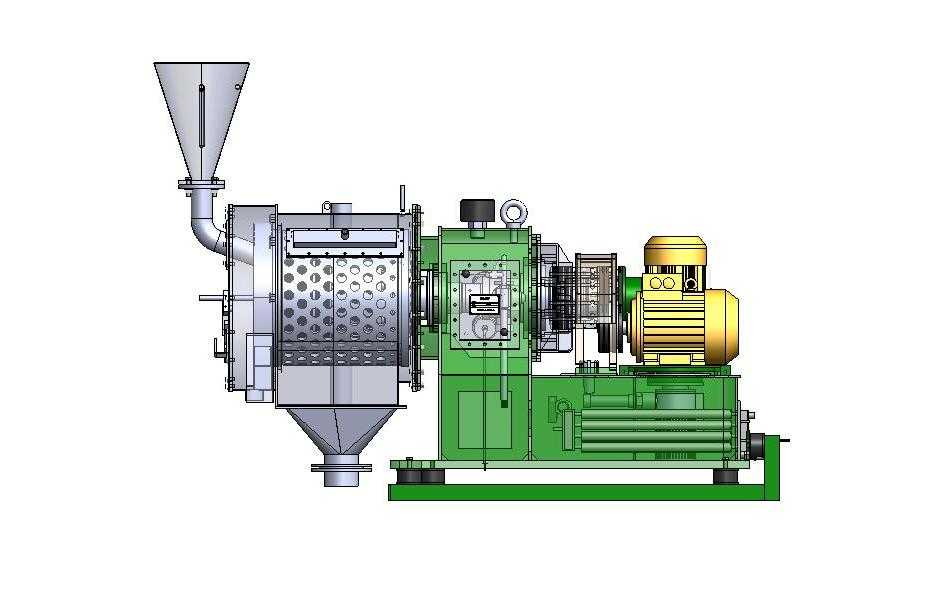

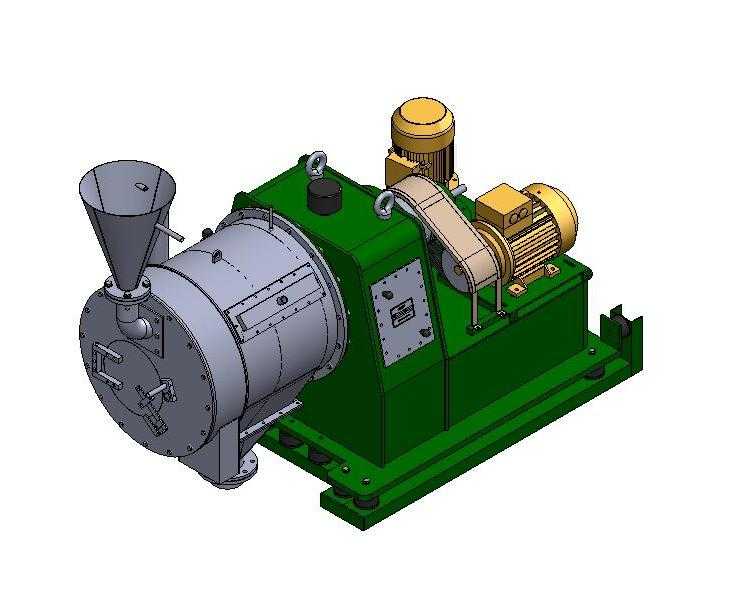

　　这款卧式结构的离心分离设备，主要面向制盐行业的晶盐脱水工序，也可适配化工、食品领域粒径0.1-3mm范围内的结晶状、短纤维状固液两相物料的连续分离作业，在井矿盐生产线的洗盐后段、真空制盐的盐浆脱水工位是核心单元设备，可直接衔接后续干燥、包装工序，大幅降低后段热干燥的能耗负荷。设备整体采用卧式悬臂转鼓布局，进料段设置锥形料斗，可直接承接上游管道输送的待分离料浆，无需额外配置高位进料罐，减少现场安装的管路冗余。转鼓段采用过滤式结构，内壁铺设适配物料粒径的滤网，转鼓旋转产生的离心力场可快速将料浆中的液相透过滤网排出，固相截留在滤网内侧，在螺旋推料器的差速作用下持续向转鼓出料端移动，完成连续卸料作业，整套分离过程可实现连续进出料，

　　无需间歇停机排渣，适配规模化连续生产线的作业节奏。传动系统采用双电机差速驱动结构，主电机驱动转鼓实现高速旋转产生分离所需的离心力场，辅电机通过皮带传动驱动螺旋推料器，两者之间的转速差可通过皮带轮配比调整，适配不同含湿率要求、不同固相粒径的物料处理需求，传动段外侧设置安全防护罩，避免传动部件外露带来的生产安全隐患，同时防护罩预留检修观察口，日常巡检时可直接观察皮带张紧状态、运行异响位置，无需整体拆卸护罩。机座采用整体铸铁焊接结构，底部设置多个安装地脚孔，安装时需保证机座水平度偏差不超过0.1mm/m，避免高速旋转时产生额外振动载荷，机座内部预留容纳传动组件、差速器的腔体，同时设置排液通道，

　　将转鼓分离出的液相统一汇集排放至下游母液回收管路。设备的安装边界需预留足够的检修空间，进料端上方预留至少1m的操作空间用于进料管路对接、滤网更换作业，传动端侧方预留1.2m以上的空间用于电机维护、皮带更换，出料端下方预留0.8m空间用于接料装置的布置。设计过程中针对盐类物料的腐蚀性特点，所有与物料接触的转鼓、螺旋、进料斗部件均采用316L不锈钢材质，非接触的机座、护罩表面做重防腐涂装处理，避免盐雾环境下的锈蚀问题。转鼓做严格的动平衡校正，平衡精度等级达到G2.5级，保证最高工作转速下的振动值控制在4.5mm/s以内，延长轴承、密封件的使用寿命。螺旋推料器的叶片表面喷涂耐磨碳化钨涂层，应对盐类结晶颗粒的冲刷磨损，延长易损件的更换周期。

　　密封结构采用组合式机械密封，搭配密封冲洗接口，运行时通入洁净清水做密封冲洗，避免固相颗粒进入密封面造成密封失效，同时防止料浆泄漏污染现场环境。设备的进料管设置可更换的耐磨衬套，料浆进入转鼓的位置设置布料加速锥，减少进料对转鼓滤网的直接冲击，同时让料浆均匀分布在转鼓内壁，提升分离效率，避免偏载带来的振动问题。
