履带式多功能弹射作业小车设计

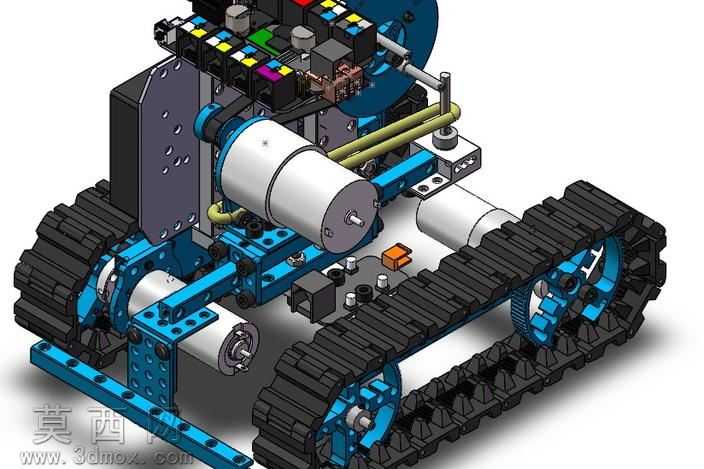

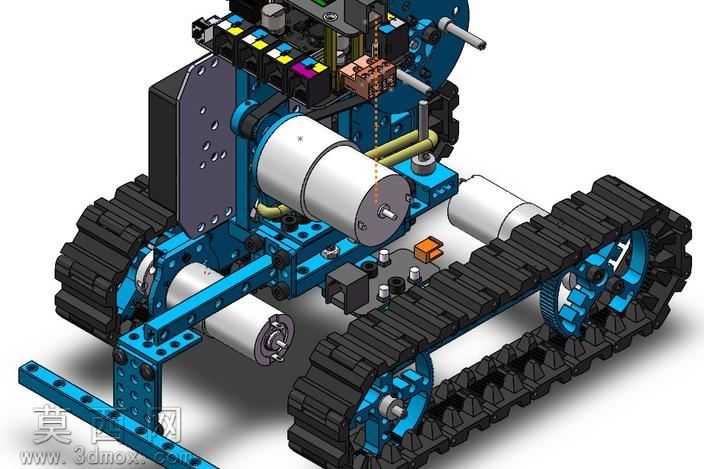

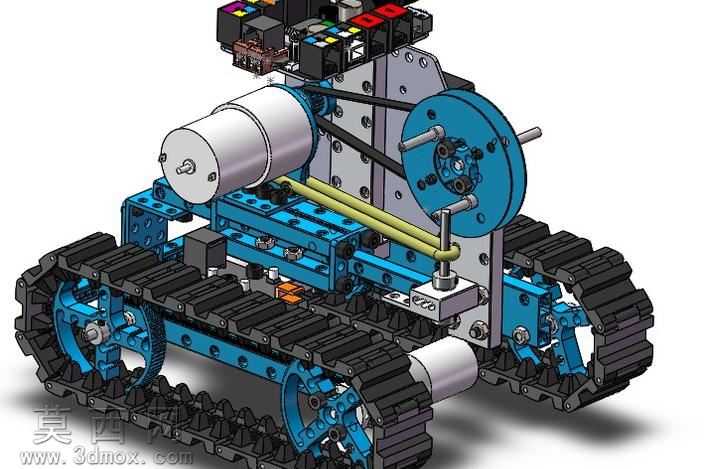

本作品为履带式多功能弹射作业小车三维模型，采用主流三维机械设计软件完成全参数化建模，所有零部件均按照实际加工装配逻辑完成约束配合，可直接用于结构验证与运动仿真。模型整体采用模块化设计思路，行走部分选用橡胶履带搭配双侧驱动轮、导向轮与承重轮结构，履带表面设计有防滑齿纹，能够在复杂非平整路面提供充足抓地力，底盘框架采用标准孔位铝型材拼接而成，预留多组安装位可灵活拓展不同功能模块，兼顾结构强度与改装便利性。动力部分搭载两组大扭矩直流驱动电机，通过联轴器直接连接驱动轮轴，省去复杂传动结构提升动力传递效率，电机外侧设计有防护壳体避免作业过程中磕碰损坏。核心弹射功能模块布置于底盘上部承载平台，采用多组气动元件作为弹射动力源，配套设置电磁阀、储气罐与控制线路，所有气路管线均按照实际布管逻辑完成排布，接口位置预留标准快插接头结构，可快速对接外部气源完成动力供给。模型渲染阶段针对不同材质做了精细化区分，铝型材框架赋予蓝色阳极氧化金属质感，履带与橡胶轮赋予哑光黑色橡胶材质，气动元件与金属轴类零件赋予亮面金属质感，电气元件按照实际产品外观赋予对应色彩材质，整体渲染效果真实还原实物装配状态。结构设计阶段充分考虑维护便利性，所有模块均采用螺栓快拆连接，无需复杂工具即可完成功能模块的更换与检修，线路与气路均设置有专用走线槽与固定卡扣，避免运动过程中管线干涉磨损。整体设计兼顾行走通过性与功能拓展性，可通过更换上部功能模块适配不同作业场景，建模过程中所有配合公差均按照实际机械加工标准设置，可直接导出工程图用于实物加工制作。
