弯管机用夹料定位弯管零件结构设计

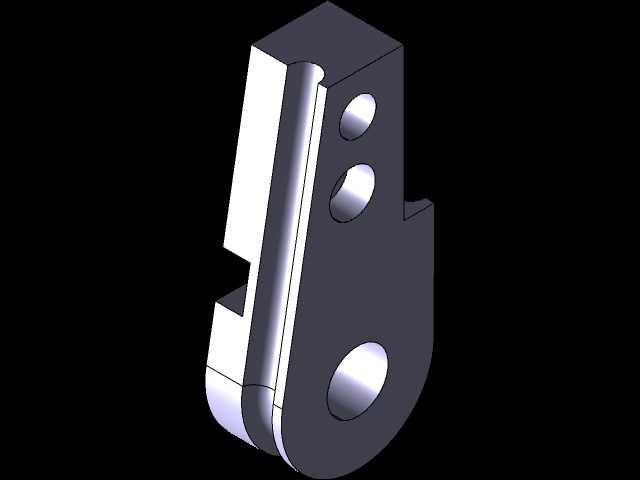

　　在管材弯折加工的生产场景里，这类弯管配套零件是弯管机执行端的核心受力构件，日常承担着管材夹持、弯折定位、行程限位的多重作用，不管是五金家具的圆管弯弧、汽配管路的定型弯折，还是健身器材的管材成型工序，都需要这类零件配合弯管模具完成精准的型面贴合，避免管材弯折过程中出现瘪管、偏移、折痕超差的问题。从实际工况出发，这个零件的主体采用了一体化的块式结构，没有多余的拼接焊缝，整体刚性足以应对连续弯折作业的交变载荷，不会因为长期受径向挤压力出现连接位松动的问题。零件一侧设计了和管材外径匹配的圆弧贴合槽，槽面做了等半径的光整处理，和管材接触时不会刮伤管面镀层，圆弧槽的深度刚好覆盖管材1/3的圆周面，既能保证夹持时的摩擦力足够，

　　又不会因为包覆过多导致管材送进、退料时出现卡滞。零件本体上分布的三个通孔并非随意设置，靠近圆弧槽上端的两个小孔是定位销安装孔，孔位公差控制在H7级别，装配时和弯管机摆臂上的定位销精准配合，保证零件每次复位的位置偏差不超过0.02mm，避免长期作业后出现定位偏移导致的弯折角度超差；下端的大尺寸通孔是铰接转轴孔，孔内预留了轴承安装的台阶位，作业时零件可以绕转轴完成小角度的开合动作，配合驱动机构完成夹料、松料的动作循环。零件的下端做了圆弧过渡的收尾结构，这个结构是为了避让弯管过程中管材的弯折形变区，当管材绕弯模转动时，零件的下端圆弧不会和已经弯折的管段发生运动干涉，保证弯折角度可以从0度到180度顺畅调节，不会出现结构碰伤管面的问题。

　　从安装边界来看，这个零件的整体厚度和弯管机摆臂的安装槽宽度完全匹配，装配时不需要额外加调整垫片，零件的上端平面和摆臂的上平面保持齐平，不会突出安装面影响管材的水平送进；圆弧槽的中心高度和弯管模的型槽中心高度保持同轴，装配时只需要穿入定位销、锁紧铰接轴的固定端盖就能完成安装，不需要反复调校中心高，能大幅减少设备换型调试的时间。设计这类零件的时候，首先要核算夹持状态下的受力情况，圆弧槽面的接触应力不能超过管材的屈服强度，避免夹伤管壁，同时要保证铰接孔的位置精度，因为铰接孔的中心到圆弧槽面的距离直接决定了夹持力的力臂长度，如果力臂设计过长，会导致夹持时零件出现弹性形变，夹不住管材出现打滑，力臂过短则会导致驱动夹料的气缸需要输出更大的推力，

　　增加能耗和元件损耗。另外零件的侧边缺口结构是为了配合弯管机的防干涉挡块设置的，当零件张开到最大角度时，缺口刚好卡在挡块位置，限制张开行程，避免开合角度过大导致送料时管材撞到零件端面。在实际生产验证中，这类结构的零件适配壁厚0.8mm到3mm的金属管材弯折作业，不管是不锈钢管、碳钢管还是铝合金管，都能保证夹持稳定，弯折后的管材圆度偏差控制在5%以内，完全满足民用五金、汽配加工的精度要求。零件的非配合面做了常规的发黑防锈处理，配合面则做了淬火加硬处理，硬度达到HRC42-48，长期和管材摩擦也不会出现槽面磨损起槽的问题，使用寿命比普通焊接式的夹持零件提升三倍以上。
