在工装夹具、非标自动化输送线以及小型工位定位机构的设计场景中,这类带对称弧形槽的曲面连接基座是非常常见的承载定位部件,日常接触的工位治具、小型工件承载台、手动工装的定位底座都能见到这类结构的身影。从实际使用场景来看,这类基座通常作为工位上的承载基准,上方可以适配不同规格的仿形定位块,两侧的弧形内凹槽一方面是为了给操作人员的手指留出抓取空间,方便在工位间快速取放基座本体,另一方面弧形曲面的结构也能避免直角棱边在频繁取放过程中磕碰划伤操作人员,同时减少工件与基座棱边接触时的磕碰损伤。

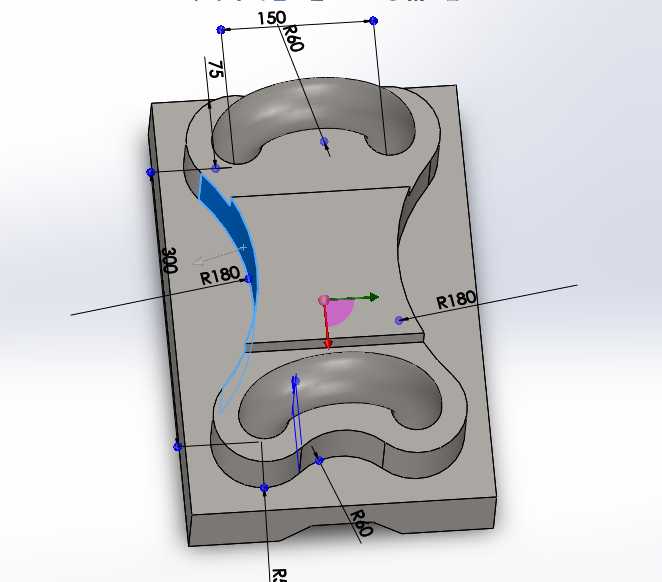

从设计思路上拆解这个结构,整体采用对称式布局,核心的设计逻辑是在保证基座整体刚性的前提下,尽可能优化操作便利性与结构工艺性。基座的主体轮廓为矩形基底,基底厚度方向预留了足够的安装余量,底部可以根据安装需求加工沉头孔或者螺纹孔,直接固定在工作台面或者输送线载具上。上下两处对称的弧形凸起结构,内侧做了R60的圆弧过渡,这个圆弧尺寸的选择是经过人机工程考量的,刚好匹配成年人手指指腹的弯曲弧度,抓取施力时不会有硌手的触感,同时弧形凸起的高度设置为75,既保证了手指抓取时的接触面积足够,不会出现打滑的情况,也不会因为凸起过高导致整体结构占用过多的垂直安装空间。
尺寸边界上,基座的总长度控制在300,上部弧形槽的跨距设置为150,这个尺寸可以适配大多数小型工件的承载需求,比如常见的小型注塑件、冲压件的定位治具底座都可以直接在这个基座上拓展安装。中间的连接区域采用了双侧R180的大圆弧过渡,替代了传统的直角连接结构,这种大圆弧设计一方面可以降低应力集中,在基座承受偏载的时候,应力不会在直角连接处堆积导致结构开裂,另一方面大圆弧曲面在加工时可以直接通过三轴铣床的圆弧插补一次成型,不需要额外的清根工序,能有效减少加工工时,降低制造成本。底部的R40圆弧过渡则是为了避免基座底部与安装面接触时出现应力集中,同时在基座需要频繁移动的场景下,底部的圆弧倒角可以减少与工作台面的刮擦,避免划伤工作台表面。
从功能特性来看,这个基座的中间平整区域是核心的承载安装面,平面度可以根据实际使用需求通过磨床加工达到对应的精度等级,两侧的弧形槽除了抓取功能外,还可以作为快换结构的卡位槽,配合工位上的弹性卡扣实现基座的快速更换,不需要额外拧动固定螺丝,能大幅缩短工装换型的时间,适配多品种小批量的生产场景。在材料选择上,这类基座如果用于普通工装场景,可以选择45号钢进行调质处理,表面做发黑防锈处理;如果用于有轻量化需求的移动载具场景,也可以选择6061铝合金进行硬质阳极氧化处理,在保证结构强度的同时降低整体重量。
实际建模过程中,这类对称结构优先采用镜像特征来完成,先绘制单侧的轮廓草图,通过凸台拉伸做出主体基底,再通过拉伸切除做出中间的内凹区域,所有的圆弧过渡都要保证相切约束,避免出现曲面接痕,影响后续加工的走刀路径。需要注意的是,所有的圆弧尺寸都要和实际的加工刀具半径做匹配,比如R60的内圆弧如果采用R60的球头刀加工,可以一次成型曲面,不需要后续的抛光工序;R180的大圆弧则可以采用立铣刀通过圆弧插补加工,加工效率更高。另外在设计安装孔位的时候,要避开中间的受力薄弱区域,孔位距离边缘的距离要大于2倍的孔径,避免安装时出现边缘开裂的情况。
这类结构在实际投产前,还需要根据实际的负载情况做有限元校核,确认在最大偏载情况下的变形量在允许范围内,尤其是中间的连接区域,因为做了双侧的圆弧内凹,整体的截面厚度有所减小,需要确认这个区域的刚性满足承载要求,如果负载较大,可以适当增加基座的整体厚度,或者在底部增加加强筋结构,不过考虑到这类基座大多用于小型工件的承载,常规的厚度设计已经能满足绝大多数场景的使用需求。
