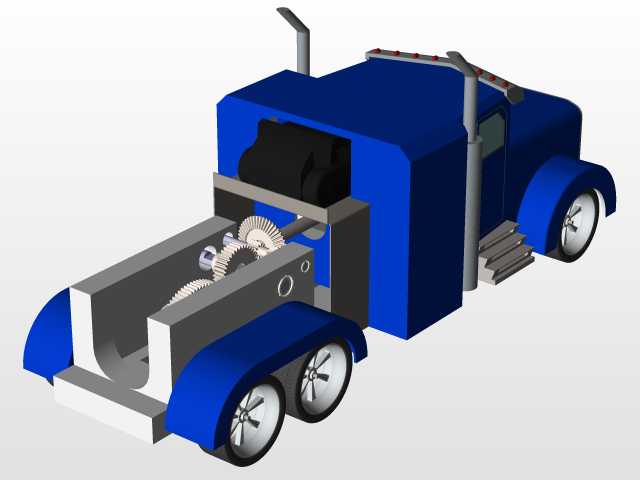

本次呈现的牵引车头结构,核心面向小型场地转运、教学演示类的牵引作业场景,区别于干线物流的重型牵引设备,该结构采用电驱动方案,适配厂区内部轻型物料拖运、实训教学拆解演示两类核心使用场景,可在平整硬化路面完成额定载荷下的拖挂行走作业,整体结构在设计阶段优先兼顾了结构可拆解性与传动逻辑的直观展示性,没有采用重型牵引车的全封闭底盘包覆设计,而是将核心传动齿轮组做了半开放布局,方便观察动力传递路径。从功能特性来看,该牵引车头的动力传递路径清晰,动力输出端连接多级圆柱齿轮减速组,齿轮组的啮合参数经过匹配调校,可将电机输出的高转速低扭矩转化为驱动轮所需的低转速大扭矩,满足牵引作业时的起步扭矩需求;行走部分采用前后轴非对称布局,
前轴为单轮组负责转向承载,后轴为双轮组负责动力输出与主要载荷承载,轮组的安装位预留了标准的轴肩定位结构,可适配不同直径的橡胶轮组更换,满足不同路面附着系数的使用需求;车头部分设置了立式排气结构造型、登车踏步结构,驾驶室区域预留了操控部件的安装空间,可根据实际使用需求加装方向控制、调速控制模块。设计思路上,整体结构优先遵循功能优先的原则,车架主体采用框架式焊接结构的等效建模,主纵梁为槽型截面,可在控制整体重量的前提下保证足够的抗弯扭强度,传动舱与驾驶室采用分区布局,传动舱独立设置在驾驶室后方,避免动力运转的振动直接传递到操控区域;齿轮传动组的安装基准统一设置在车架中部的加工基准面上,所有齿轮轴的安装孔位采用同轴度公差约束,
保证齿轮啮合的侧隙在合理区间,避免运转过程中出现卡滞或异常磨损;电池与电机的安装位设置了可调节的固定支架,可适配不同尺寸规格的动力部件安装,不需要对主车架进行二次加工即可完成动力单元的替换。从安装边界与尺寸维度来看,该牵引车头的整体外廓尺寸适配小型场地的通行需求,宽度控制在常规厂区人行通道的可通行范围内,转向轮的最大转角设置满足小半径转弯需求,最小转弯半径可适配厂区内部狭窄通道的转向作业;所有外露部件的安装高度均考虑了地面通过性,底盘最低点的离地间隙满足平整硬化路面的通行要求,不会出现底盘剐蹭地面的情况;拖挂连接位设置在车架后端的中心位置,连接销的安装高度与常规小型拖挂的牵引销高度匹配,不需要额外加装转接结构即可完成拖挂对接;
传动齿轮组的顶部预留了润滑维护的操作空间,不需要拆解主车架即可完成齿轮的润滑保养与磨损检查,轮组的固定采用快拆式轴端挡圈结构,更换轮组时不需要使用大型工装即可完成拆装作业。在结构细节处理上,车架的所有棱角位置均做了倒钝处理,避免装配维护过程中出现锐边划伤,排气管造型结构采用空心薄壁建模,既还原了牵引车头的外形特征,也不会额外增加过多的结构重量,登车踏步采用多层防滑结构设计,踩踏面预留了防滑纹路的安装位置,可在实际制作时粘贴防滑材料提升操作安全性;驾驶室的侧窗、前风挡位置均预留了透明件的安装槽位,可根据需求加装透明护板,既不影响内部结构的观察,也可避免杂物落入传动区域。该结构的传动比匹配经过多轮调校,低速牵引时的动力输出平顺,不会出现起步闯动的情况,齿轮组的模数选择兼顾了承载能力与结构紧凑性,在保证传递额定扭矩不发生断齿的前提下,尽可能缩小传动舱的整体体积,给驾驶室与电池安装留出足够空间;前后轮的轮距参数经过匹配,行驶过程中不会出现轮差过大导致的行驶轨迹偏移,转向机构的连接点设置在车架前梁的中心位置,转向拉杆的长度可通过调节螺母进行微调,保证前轮前束参数在合理范围内,减少行驶过程中的轮胎异常磨损。
