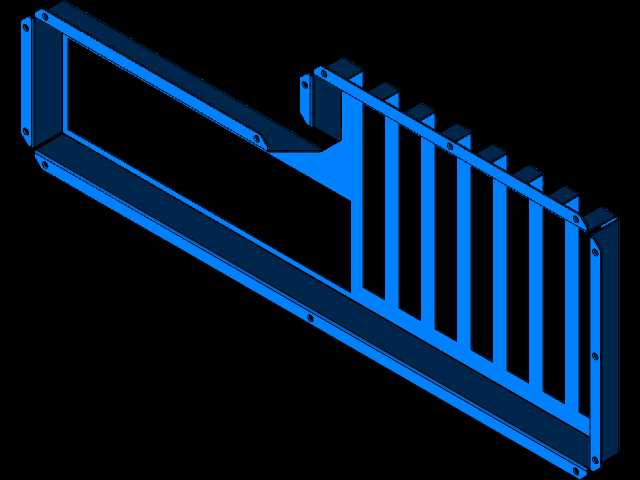

电脑机箱用标准主板IO挡片结构

项目分类:通用机械零部件 发布时间:2021-12-10 ID:455502
  • 电脑机箱用标准主板IO挡片结构

  在台式电脑整机装配、机箱改装、定制化硬件集成的场景里,主板IO挡片是极易被忽略但直接影响装配精度、电磁屏蔽效果与外观规整度的核心小构件,很多装机人员在DIY或者批量组装设备时,都遇到过副厂挡片孔位错位、边缘毛刺刮手、安装后与机箱缝隙过大漏灰的问题,这款标准主板IO板的结构设计,完全匹配ATX标准主板的后置接口排布逻辑,从安装边界到结构强度都做了贴合实际装机需求的考量。

  从实际用途来看,这个构件安装在机箱后置的主板IO开口位置,一方面是填补主板接口区域与机箱开孔之间的空隙,阻挡灰尘、蚊虫从缝隙进入机箱内部,另一方面金属材质的本体可以和机箱壳体形成连续的导电接触面,实现电磁屏蔽,减少主板接口信号对外的电磁辐射泄漏,同时也能避免外部电磁干扰影响主板接口的信号稳定性,比如外接音频设备出现电流杂音、有线网络传输出现丢包,很多时候都和IO挡片接触不良、屏蔽失效有直接关联。

  在功能特性上,这款结构采用了一体式折弯成型的设计,边缘做了卷边处理,没有尖锐的毛边,安装时不会划伤手部或者主板上的贴片元件;挡片上的各个接口开孔位置,完全对应标准ATX主板的后置接口排布,从最左侧的音频接口区域,到中间的USB接口、视频输出接口,再到右侧的网络接口、扩展接口区域,每个开孔的边缘都做了向内的弹性压片,安装后这些压片会紧密贴合在接口的金属外壳上,既可以固定挡片的位置避免安装后移位,也能保证导电连续性,提升屏蔽效果。挡片的侧边设置了两个定位凸点,对应机箱IO开口两侧的定位卡槽,安装时先将凸点卡入卡槽定位,再将挡片整体压入机箱开口即可,不需要额外的紧固件,拆装都很方便。

  设计思路上,这款结构没有做多余的造型修饰,完全以装配适配性为核心,首先确定了标准ATX机箱后置IO开口的通用安装尺寸,整体外轮廓尺寸完全匹配行业通用的158mm宽度、44mm高度的机箱IO开孔规格,安装边界的公差控制在0.2mm以内,不会出现尺寸过大装不进去、尺寸过小缝隙过大的问题;折弯的翻边宽度设置为6mm,这个宽度既可以保证挡片卡入机箱后有足够的接触面积,不会因为机箱板材厚度差异出现松动,也不会因为翻边过宽占用机箱内部的空间,干涉主板边缘的贴片元件或者走线。针对不同主板接口排布的细微差异,挡片上的各个接口隔筋做了微小的让位设计,隔筋的厚度控制在1.2mm,既保证结构强度不会轻易弯折变形,也能适配同规格下不同品牌主板的接口位置微小偏移,不会出现某个接口被隔筋挡住无法插线的问题。

  从结构强度来看,这款IO板采用了和原厂挡片一致的0.8mm厚度的金属板材,整体做了发黑加亮蓝的表面处理,既提升了防锈能力,外观也和多数机箱的黑色后置区域形成视觉区分,辨识度更高;长条形的主体结构上,在靠近主板24P供电接口的一侧做了斜向的加强筋连接,避免挡片在多次拆装后出现弯折变形,因为很多装机人员在插拔后置的视频线、网线时,会对挡片施加侧向的推力,如果没有加强结构,长期使用后挡片容易出现凹陷变形,导致接口对位不准,这个加强筋的设计刚好覆盖了受力最集中的区域,大幅提升了结构的抗形变能力。

  在实际装配验证中,这款结构可以适配绝大多数市售标准ATX机箱,不需要对机箱开孔做任何打磨修改,安装后挡片与机箱表面的贴合缝隙小于0.3mm,各个接口位置的对位偏差小于0.5mm,所有类型的后置接口插头都可以顺利插入,不会出现插头被挡片卡住的情况;弹性压片的弹力设置适中,既可以保证和接口金属外壳的紧密接触,也不会因为弹力过大导致插头插入时需要施加过大的力,损坏主板上的接口焊盘。对于批量组装商用台式机、工控机的场景来说,这种标准化的IO挡片可以大幅提升装配效率,减少因为挡片适配不良导致的返工问题,也能提升整机的电磁兼容性能,更容易通过相关的电磁兼容检测。
