喷漆机配套空心滚筒结构件设计

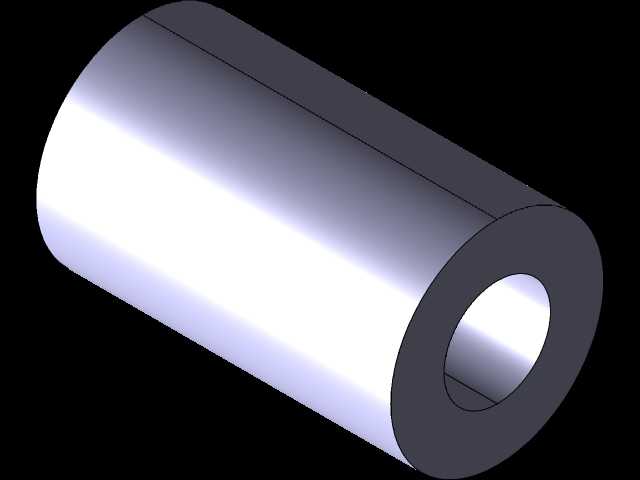

　　在表面处理涂装作业场景中，这类空心筒状结构件是喷漆设备输送系统的核心配套部件，主要承担工件承托、漆料导向或是辊涂作业的执行功能，常见于通过式自动喷漆线、小型工件静电喷涂设备以及手动喷漆工位的辅助辊道结构中。不同于普通实心辊轴，该结构采用空心筒体设计，核心思路是在保证结构刚性满足作业载荷要求的前提下，尽可能降低部件自身重量，减少驱动端的动力负载，同时空心内腔可根据设备实际需求预留走线、通漆或是布设加热组件的空间，适配不同工艺路线的喷漆设备改造需求。从结构设计逻辑来看，该筒体的内外圆柱面同轴度公差控制在IT7级范围内，两端端面与筒体轴线的垂直度公差不超过0.02mm，避免安装后出现辊面跳动导致的喷漆厚度不均、工件输送偏移问题。

　　筒体壁厚经过载荷校核，针对常规10kg以内的小型五金件、塑料件喷漆输送场景，壁厚取值可满足长期连续作业下的形位精度保持要求，不会因长期承重出现筒体凹陷、椭圆变形等缺陷。外圆柱面的表面粗糙度控制在Ra1.6μm，既可以保证辊面与工件接触时不会划伤工件待喷涂表面，也能减少漆雾在辊面的附着强度，日常维护时仅需使用专用脱漆剂即可快速清理表面积漆，无需频繁更换辊件。安装边界方面，该筒体两端可适配标准深沟球轴承进行装配，轴承安装位的轴径公差采用k6过渡配合，保证轴承内圈与筒体端部的连接可靠性，不会出现运转过程中内圈打滑磨损的问题；筒体的总长度可根据喷漆设备的工位宽度进行系列化调整，本次设计的基准规格适配600mm幅宽的小型喷漆线，

　　安装时两端轴承座固定在设备机架的预设安装孔位上，中心高与输送线其他辊道保持一致，高度差控制在0.1mm以内，保证工件输送过程平稳无卡顿。实际应用中，该结构件也可根据喷漆工艺的特殊需求做针对性调整，比如用于辊涂作业时，可在外圆柱面加工微观网纹结构提升漆料携带均匀性；用于高温烤漆段配套时，可更换为耐高温的合金钢材质，满足200℃以内的长期作业温度要求。设计过程中特意规避了筒体表面的尖角、棱边结构，所有过渡位置均做R2以上的圆角处理，减少漆雾在边角位置的堆积结瘤，降低日常清理的工作量。同时空心结构的设计也减少了材料消耗，相比同规格实心辊件可降低40%以上的材料成本，且部件转动惯量更小，设备启停时的冲击载荷更低，可有效延长驱动电机、

　　传动齿轮等配套部件的使用寿命。在装配兼容性上，该筒体端部可直接连接链轮、同步带轮等标准传动件，无需额外加工转接结构，可直接替换现有喷漆设备上磨损超标的同类型辊筒，不需要对原有设备机架做改造，降低设备维护的配件替换成本。针对喷漆作业环境中存在漆雾、有机溶剂腐蚀的问题，该结构的基础材质选用普通45号钢做表面发黑处理，若应用在强腐蚀的特殊喷漆场景，也可更换为304不锈钢材质，表面做电解抛光处理，进一步提升抗腐蚀能力，减少漆渣附着。
