深沟球滚动轴承组件装配结构设计

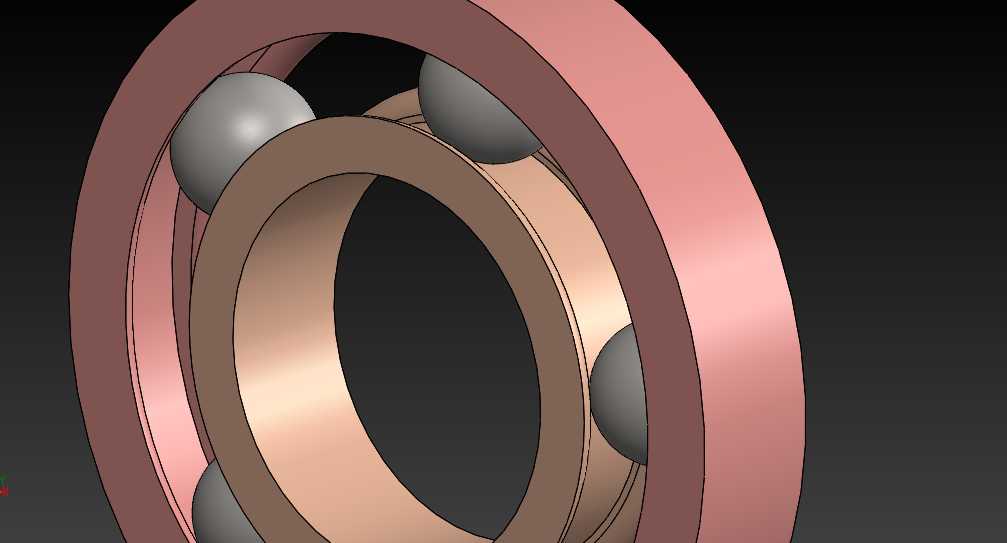

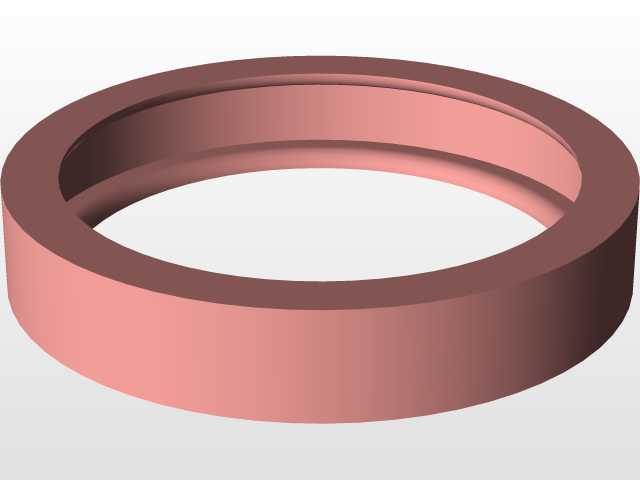

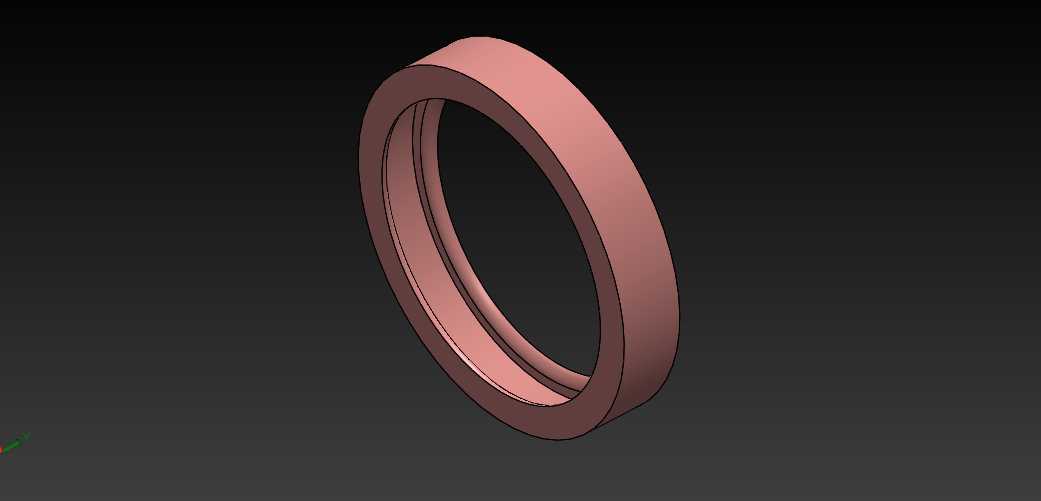

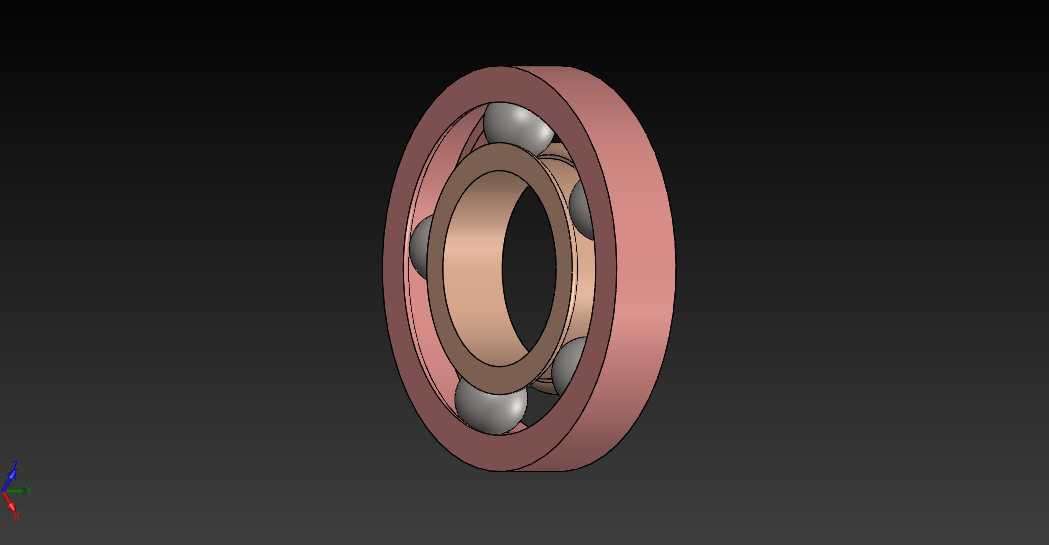

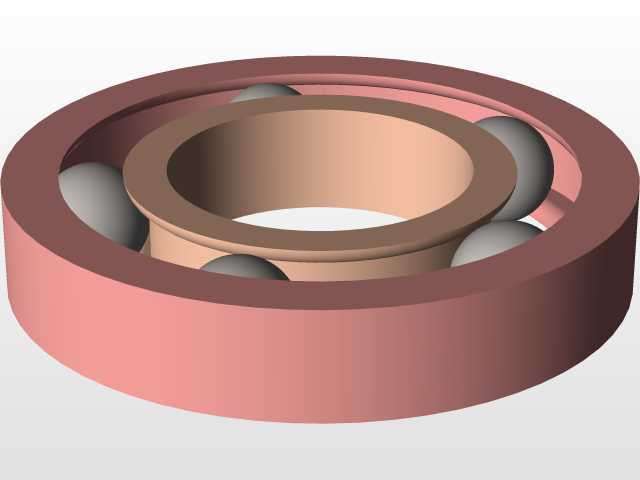

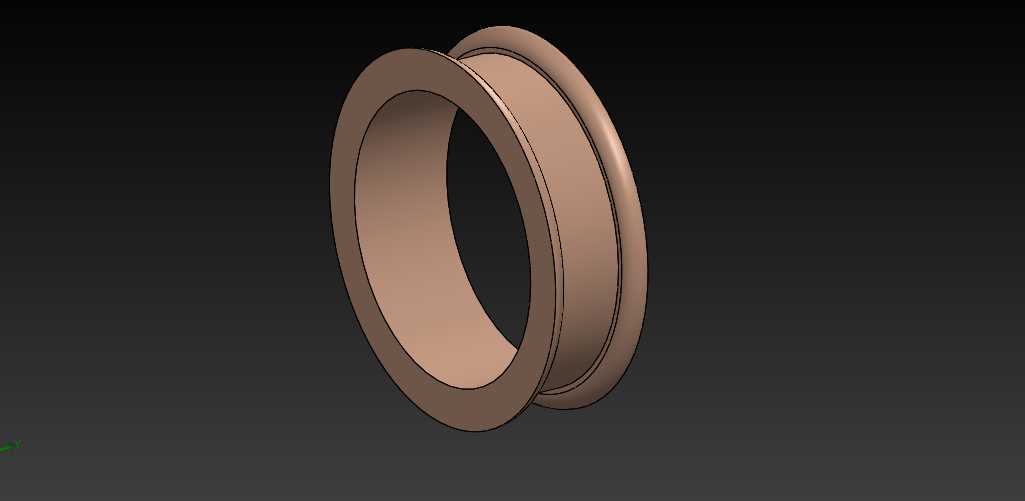

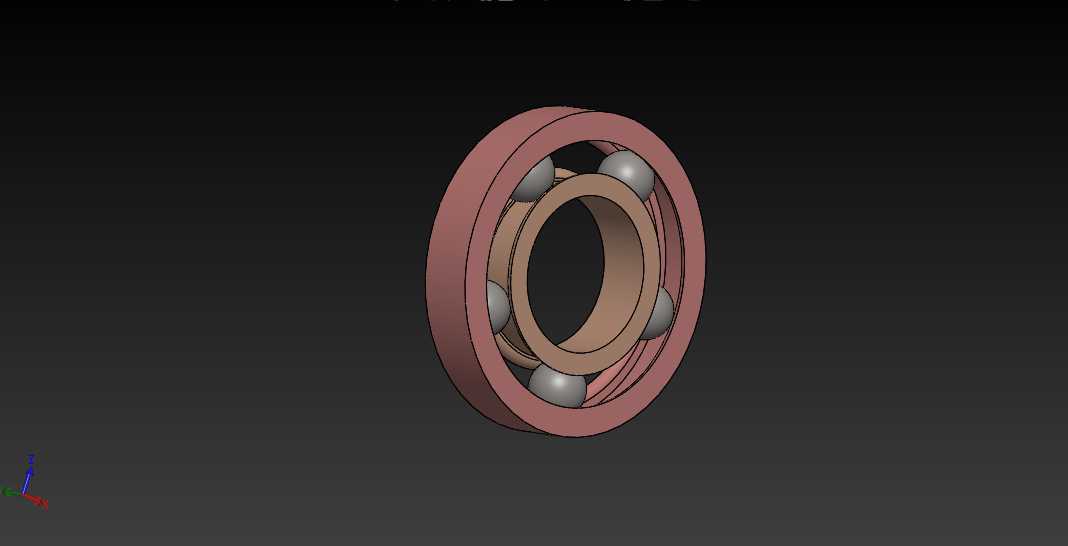

　　在各类旋转传动设备的支承结构中，滚动轴承是承担径向载荷、降低轴系运转摩擦阻力的核心基础部件，这套滚珠轴承的三维装配模型，完整还原了深沟球轴承从单零件到总成装配的全部结构细节，可直接用于设备轴系的虚拟装配校核、运动仿真验证环节。日常做设备结构设计时，很多新手容易忽略轴承安装边界的匹配问题，这套模型在建模阶段就严格遵循常规深沟球轴承的配合公差逻辑，内圈与轴的配合面、外圈与轴承座孔的配合面都预留了符合机械设计手册要求的公差参考基准，做轴系设计时直接调用，就能快速核对轴肩高度、座孔挡边尺寸是否符合安装要求，避免出现装配时内圈无法贴紧轴肩、外圈拆卸空间不足的常见问题。从结构组成来看，模型拆分了内圈、外圈、滚动钢球三个独立零件，

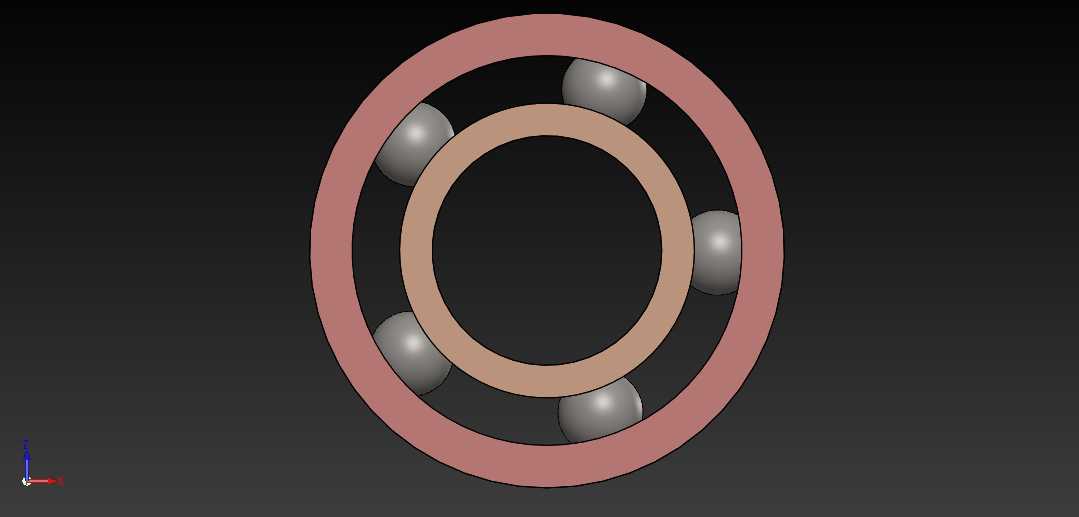

　　同时还原了装配后各部件的相对位置关系：内圈的外滚道、外圈的内滚道曲率完全匹配钢球的球面半径，钢球沿滚道圆周方向均匀排布，运转时钢球在滚道内做纯滚动，将轴与座孔之间的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的功率损耗。不同于很多简化版的轴承模型只做外观示意，这套模型的滚道曲率、钢球直径、内外圈壁厚比例都参照通用深沟球轴承的尺寸比例搭建，做运动仿真时可以直接添加接触约束，模拟轴承在径向载荷下的受力变形情况，也能验证高速运转时钢球的自转、公转运动轨迹是否存在卡滞风险。在实际工业场景中，这类轴承的应用覆盖极广，从小功率电机的输出轴支承、输送机滚筒的转轴固定，到机床主轴的前端支承、减速机内部的齿轮轴定位，只要存在旋转运动的轴系结构，

　　几乎都离不开这类滚动轴承的支承作用。做设备选型配套时，设计人员往往需要先在三维环境中完成轴承与周边零件的干涉检查，这套装配模型可以直接导入装配体，核对轴承的宽度尺寸是否满足轴系的轴向定位要求，密封结构的安装空间是否充足，润滑脂的填充腔体是否预留足够容积。很多现场运维中出现的轴承过早失效问题，追根溯源往往是设计阶段的安装边界考虑不周，比如轴肩圆角半径大于轴承内圈的倒角尺寸，导致轴承安装后无法贴紧定位面，运转过程中出现窜动；或是轴承座孔的挡边高度过高，拆卸轴承时拉马无法勾住外圈端面，只能暴力拆解损坏配合面。这套模型在细节上还原了内外圈的倒角尺寸、滚道的边缘退刀结构，设计时可以直接参照这些结构尺寸，调整周边零件的圆角、挡边参数，

　　从设计源头规避这类装配和运维隐患。从建模逻辑来看，每个零件的特征搭建都遵循机械加工的工艺顺序：内圈和外圈的建模先做基体回转，再切除滚道结构，最后添加倒角、圆角特征，和实际车削、磨削加工的工序完全对应，钢球则采用标准球体特征，尺寸精度符合滚动体的公差等级要求。做有限元受力分析时，可以直接给各零件赋予对应的轴承钢材料属性，在滚道与钢球的接触位置添加接触对，模拟不同径向载荷下的接触应力分布，校核轴承的额定静载荷、额定动载荷是否满足设备的使用寿命要求。不同于定制化的专用轴承，这类通用深沟球轴承的结构已经形成标准化的尺寸系列，这套模型的参数化结构可以通过修改内外圈直径、钢球数量、轴承宽度，快速衍生出不同尺寸规格的轴承模型，适配不同轴径、不同载荷等级的轴系设计需求，大幅提升通用传动结构的设计效率。在装配逻辑上，模型采用自下而上的装配方式，先完成单个零件的建模校验，再按照实际装配顺序添加配合约束：内圈与轴的同轴配合、外圈与座孔的同轴配合、钢球与内外滚道的相切配合，完全还原实际轴承的装配关系，导入装配体后不会出现配合错乱、零件错位的问题，可直接用于生成工程图、做爆炸视图展示装配流程，也能用于设备运维培训中的结构讲解，帮助一线运维人员直观理解轴承的内部组成，掌握正确的安装、拆卸操作要点。
