工字结构钢丝卷绕承载卷筒设计

　　在金属线材加工、线缆生产、钢丝制品制造的车间产线里，这类钢丝卷绕用的工字卷筒是流转环节里最常见的承载工装，和普通塑料线盘不同，全金属结构的卷筒要适配大吨位钢丝的收卷、转运、放线全流程，从拉丝机出线端的成品收卷，到下游钢帘线、弹簧钢丝、焊丝生产环节的上料放线，再到仓储跨车间的周转吊运，整个生命周期里要反复承受动态载荷、磕碰、挤压，结构设计的合理性直接影响产线运转效率和作业安全。

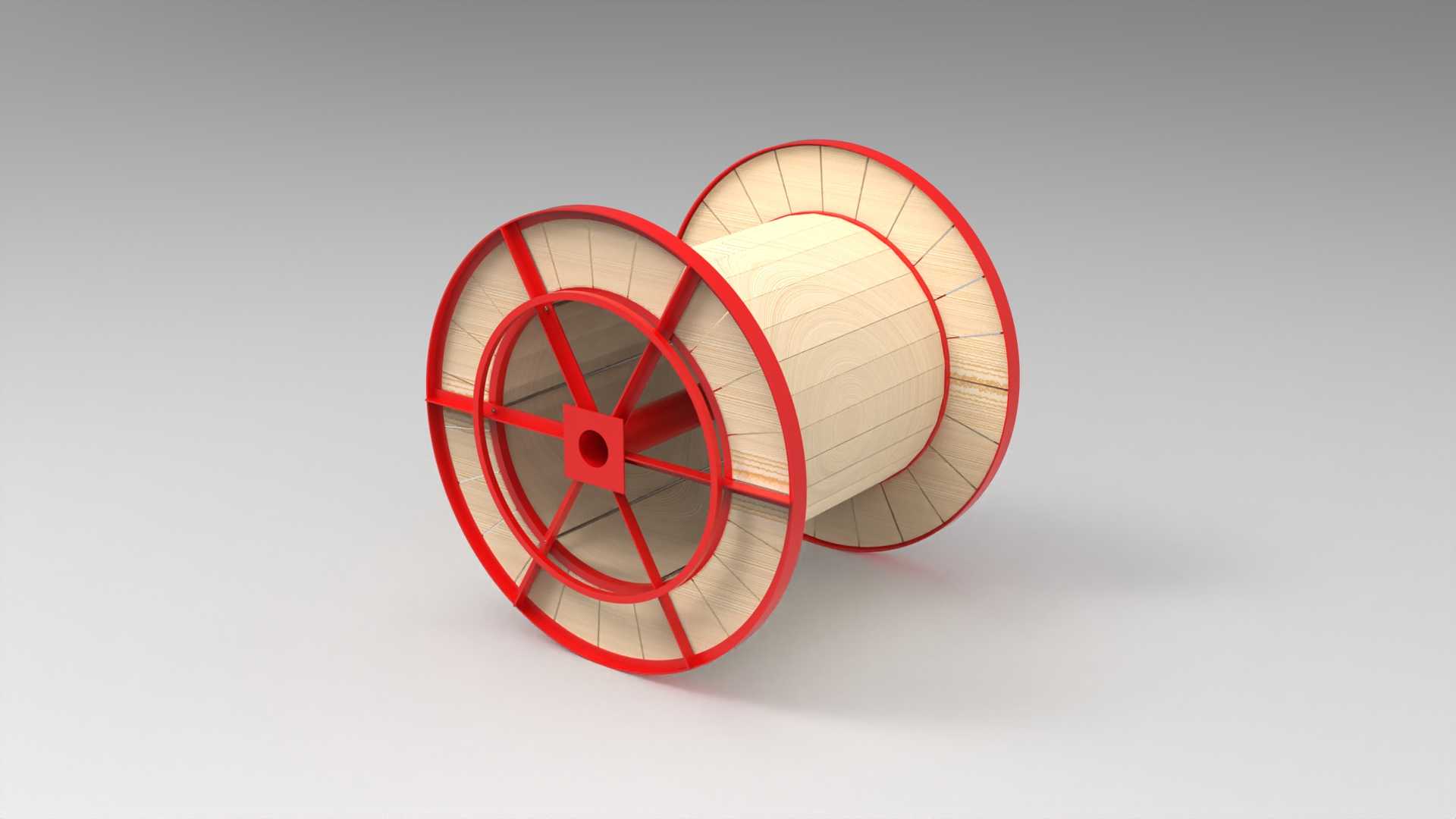

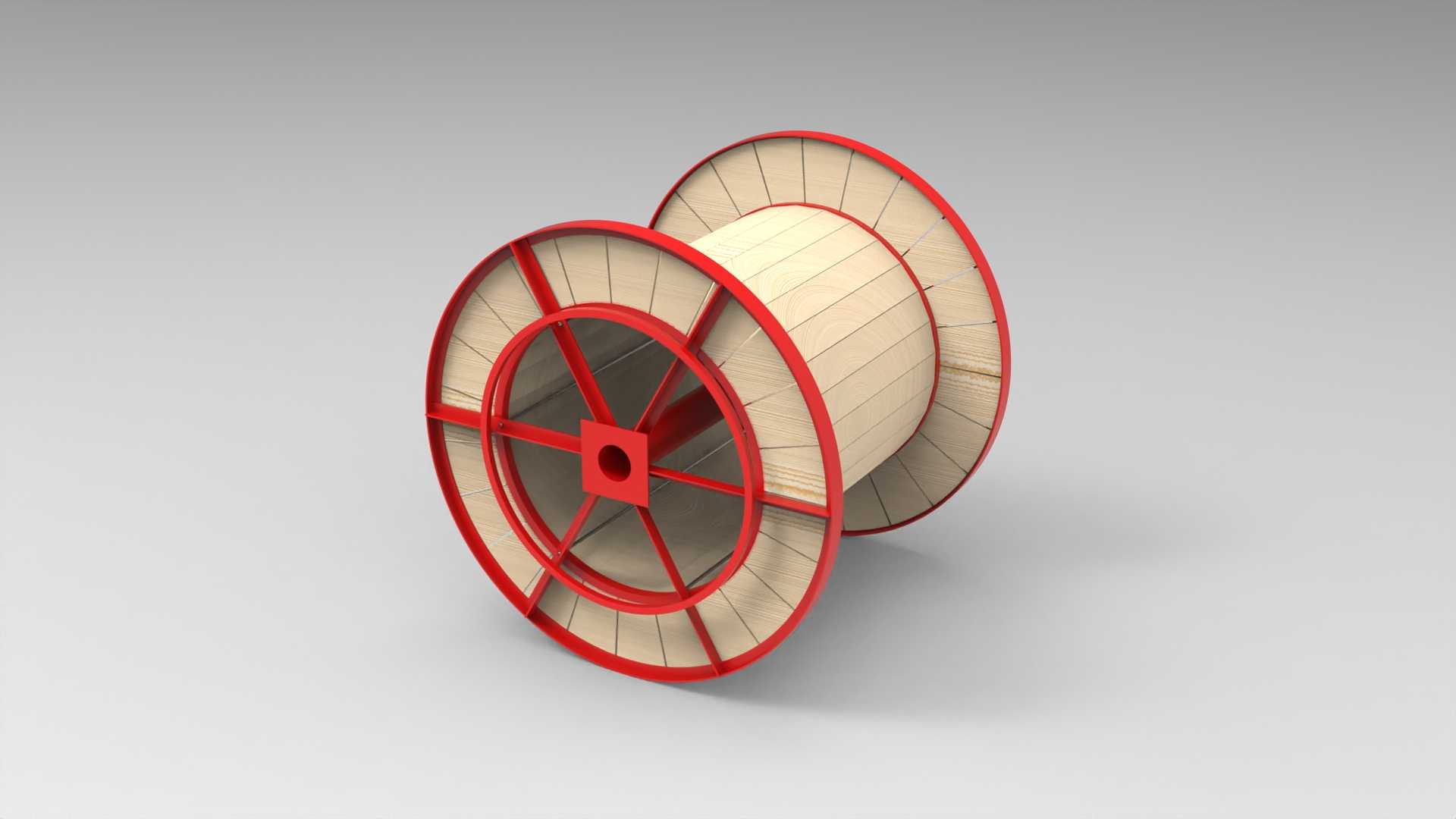

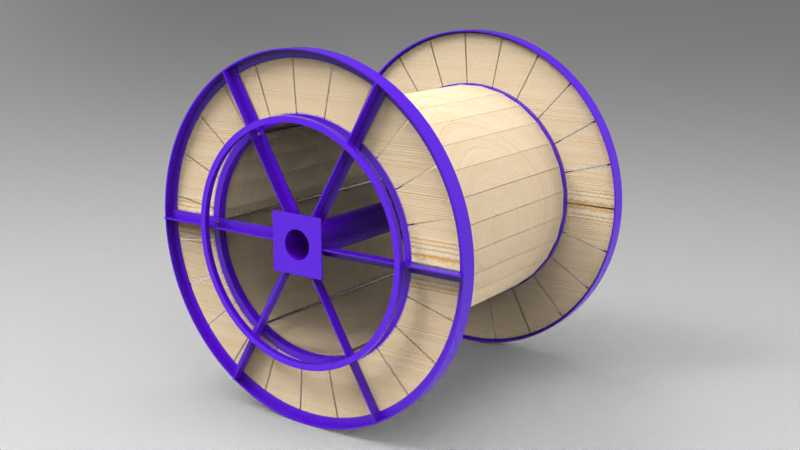

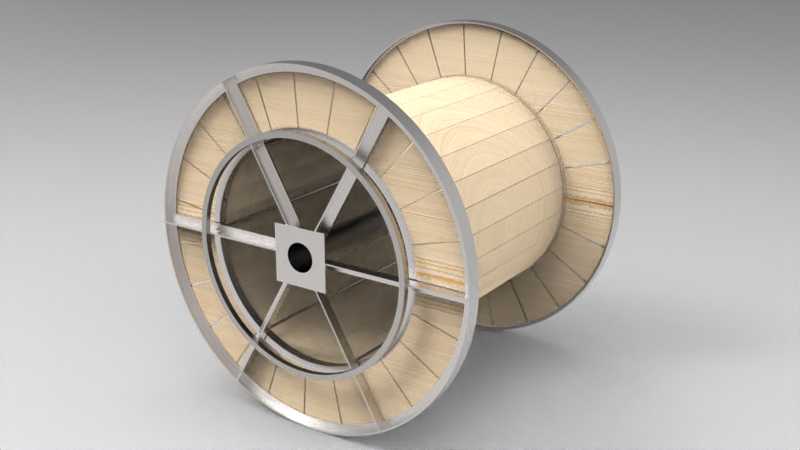

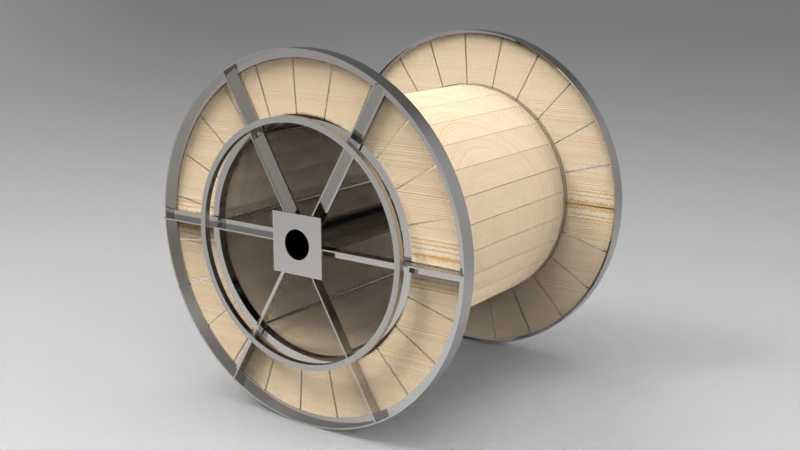

　　从结构功能上看，两端的辐板采用多辐条支撑结构，没有做成整面实心圆盘，核心是在保证径向支撑强度的前提下尽可能降低卷筒自身重量，毕竟大规格钢丝满卷重量能达到数吨，卷筒自重每降低一部分，就能减少无效的吊运负载和仓储堆载压力。辐条采用均匀周向排布，每根辐条的截面做了等强度优化，从靠近中心轴套的位置向外缘辐板处平滑过渡厚度，避免应力集中在辐条和轴套、外缘的连接位置，毕竟收卷过程中钢丝层是从内到外逐层缠绕，径向压力会逐层传递到辐板上，多辐条结构能把周向的压力均匀分散到每根支撑筋上，不会出现局部辐板变形导致钢丝乱线、卡线的问题。

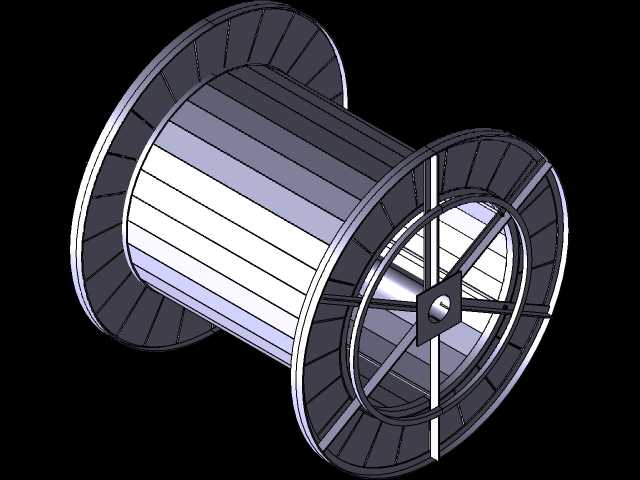

　　卷筒中间的筒体部分是直接和钢丝层接触的工作面，设计时做了分段式的圆柱面拼接，不是整根无缝钢管直接裁切，这种结构一方面能降低大直径筒体的加工难度，另一方面分段筒体的接缝处可以预留微小的变形余量，在满卷钢丝的径向挤压下不会出现筒体鼓胀的问题。筒体的表面粗糙度控制在合理区间，既不会因为过于光滑导致底层钢丝打滑松脱，也不会因为粗糙度过高刮伤钢丝表面的镀层或氧化膜，影响后续拉拔、捻制工序的成品质量。

　　中心的安装方孔是整个卷筒的定位基准，和收放线设备的主轴配合时，方孔结构比圆孔键连接的传递扭矩能力更强，能承受高速收卷时的大扭矩负载，不会出现启动、急停时卷筒和主轴相对打滑的情况。方孔周边做了加厚的轴套补强，轴套的厚度比辐板厚30%左右，因为这个位置是整个卷筒的应力集中区，吊运时的起吊力、收卷时的扭矩、堆垛时的轴向压力都会汇聚在中心轴套位置，加厚处理能避免长期使用后轴套变形、方孔磨损导致的定位失效。

　　设计时的尺寸边界需要匹配上下游设备的通用参数，两端辐板的外径要和收卷机的护架内圈尺寸留够10-15mm的安全间隙，避免高速旋转时辐板蹭到设备护架产生异响和磨损；筒体的有效宽度要匹配常规钢丝收卷的定长重量，保证满卷后钢丝层的最外圈距离辐板外缘留够20mm以上的余量，防止转运过程中钢丝层松散从侧边脱出；中心方孔的尺寸采用行业通用的标准规格，不需要额外做过渡套就能直接适配大部分拉丝机、放线架的主轴，减少车间里的工装适配成本。

　　实际使用场景里，这类卷筒还要适配多层堆垛的仓储需求，两端辐板的外缘做了外翻的加强卷边，堆垛时上层卷筒的轴套下端面刚好落在下层卷筒的轴套上端面上，重量直接通过中心轴套传递，不会压到辐条或者筒体部分，避免长期堆垛导致的结构变形。另外辐板上预留的镂空位置除了减重，还能方便叉车的货叉或者吊具的挂钩穿入，不需要额外配置专用吊具就能完成吊运作业，适配车间里通用的起重设备，降低工装的专用配套成本。

　　从结构可靠性的角度考虑，所有焊接位置都做了焊后去应力处理，因为卷筒在反复承受交变载荷的过程中，如果焊接残余应力没有释放，很容易在辐条和轴套、辐板的连接焊缝处出现疲劳裂纹，导致整个卷筒报废。设计时焊缝的高度也做了明确要求，不是满焊堆高，而是采用连续角焊缝，焊脚高度按照连接件厚度的0.7倍设置，既保证连接强度，又不会因为焊缝过高产生额外的应力集中点。

　　和一次性的木质线盘、轻量化的塑料线盘相比，这种全金属结构的钢丝卷筒可以反复循环使用，正常维护下使用寿命能达到5年以上，适合钢丝生产企业的高频次周转场景，虽然前期制造成本比一次性线盘高，但长期摊销下来的单位使用成本远低于一次性工装，而且金属结构的抗磕碰能力更强，在车间转运、堆垛过程中不容易出现破损，能避免因为线盘破损导致的整卷钢丝报废问题，减少生产过程中的物料损耗。
