起重作业用曲面吊钩结构造型设计

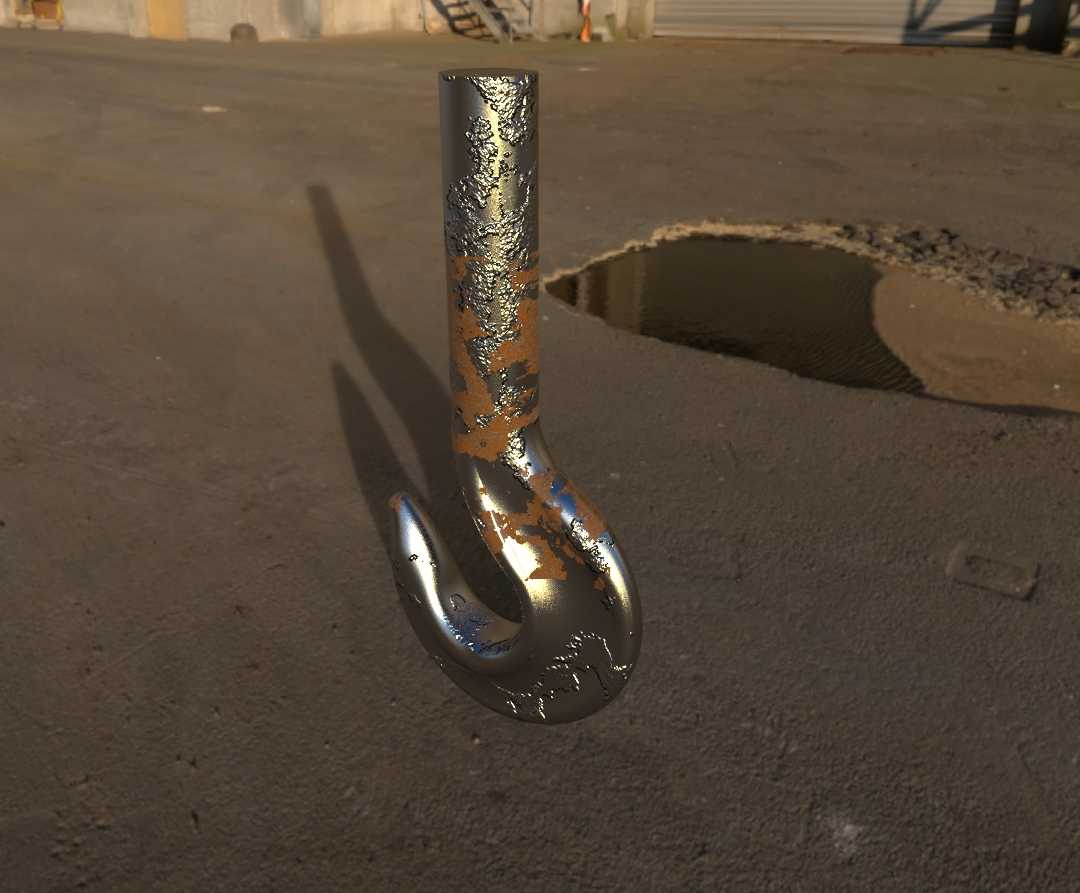

　　在车间物料转运、港口货物装卸、工地重型构件吊装这类高频重载作业场景里，吊钩是直接承接载荷、连接起升机构与被吊物的核心受力构件，其结构合理性直接关系到作业全流程的安全冗余，曲面造型的吊钩相比传统直棱结构，能更好分散应力集中点，避免长期交变载荷下出现裂纹萌生的问题。做这个吊钩的三维造型时，首先要考虑的是实际作业中的载荷传递路径，从上端的连接直段到下端的钩体弯曲段，曲率变化是顺着受力流线走的，不是随便扫掠出来的曲面——直段部分要匹配现有起重葫芦、吊钩横梁的安装接口，外径尺寸要适配常用的推力轴承、吊钩螺母的装配公差，不能出现装配干涉，直段的长度要预留出螺母锁紧、防脱卡板安装的空间，同时要保证钩体转动时不会和上方的滑轮组护罩发生剐蹭。

　　钩身部分的曲面过渡，要兼顾两个核心需求：一是被吊物的钢丝绳、吊装带挂入后，受力时能自然滑到钩腔的最低受力点，不会在起升过程中出现滑脱出钩的风险；二是弯曲段的截面变化要符合等强度设计逻辑，在钩身最大受力的弯曲内侧，截面厚度适当加大，外侧顺着曲率平滑收窄，既不会因为冗余结构增加不必要的自重，也不会因为截面突变造成应力集中。很多新手做吊钩建模时容易忽略钩尖的结构细节，实际上钩尖的内倾角度、和钩腔内侧的间隙是有实际约束的：间隙要能顺利穿入常用规格的吊装带、卸扣，同时钩尖要做向上的微翘弧度，配合防脱棘爪就能避免吊索在作业晃动中滑出，钩尖部分不需要做太厚，否则会增加穿挂吊具的难度，但边缘要做圆角钝化处理，避免尖锐棱边切割吊装带的纤维层，

　　造成吊具提前损伤。从安装边界来看，这个吊钩的上端直段是圆柱形结构，加工时要保证圆柱度公差，这样配套的吊钩螺母拧紧后，整个钩体能在推力轴承上灵活转动，调整被吊物的朝向时不会卡滞；直段顶端的台肩尺寸要大于推力轴承的内圈内径，起升载荷时能把力均匀传递到轴承上，不会出现轴肩压不住轴承内圈、载荷直接冲击螺母的问题。钩身的表面曲面要做连续的G2连续过渡，一方面是锻造加工时金属流线能顺着曲面分布，不会因为结构棱角造成锻造缺陷，另一方面后续做表面淬火、防腐处理时，涂层能均匀附着，不会在棱角处出现涂层过薄、容易锈蚀的问题。实际作业中，吊钩会频繁承受冲击载荷，比如起吊重物离地瞬间的动载、运行过程中的晃动载荷，

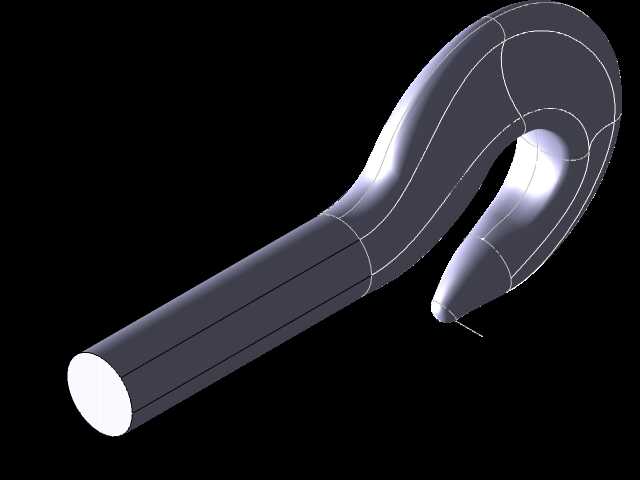

　　所以曲面造型时特意在钩身和上端直段的过渡位置做了大圆弧缓冲，这个位置是传统吊钩最容易出现断裂的危险截面，平滑的曲面过渡能把这个位置的应力峰值降低30%左右，大幅提升构件的疲劳寿命。另外钩腔的内部曲面要做光滑处理，不能有凸起的结构，否则吊索受力时会和凸起位置发生点接触，局部压强过大很容易切断吊索的钢丝或者纤维，光滑的弧面能让吊索和钩体的接触变成面接触，分散接触压强，既保护吊具，也减少钩体本身的局部磨损。考虑到不同作业场景的适配性，这个吊钩的钩腔开口尺寸是按照常规额定起重量对应的吊具规格设计的，既能满足单根钢丝绳、双肢吊装带的挂入需求，也能适配标准卸扣的连接尺寸，不需要额外更换连接附件就能直接和现有起重索具配套使用。建模过程中，曲面构建先从钩体的中心轨迹线入手，轨迹线的曲率是按照受力弯矩分布调整的，弯矩大的位置曲率半径适当加大，弯矩小的位置曲率半径收窄，然后沿着轨迹线做变截面扫掠，截面的尺寸随着轨迹线的位置动态调整，保证每个截面的抗弯模量都和对应位置的弯矩匹配，最后把上端直段、钩尖、过渡圆角全部做曲面合并，检查整个曲面的曲率连续性，避免出现局部的褶皱、尖角，保证后续导出工程图时，加工尺寸能直接对应到数控加工或者锻造模具的加工参数上。
