双板对夹式轴类定位工装夹具结构

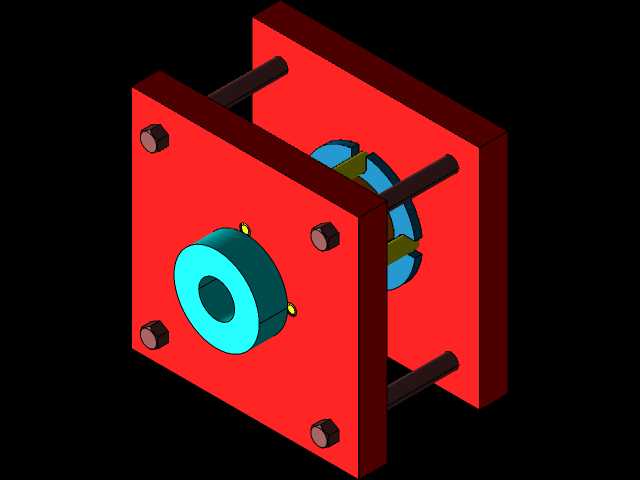

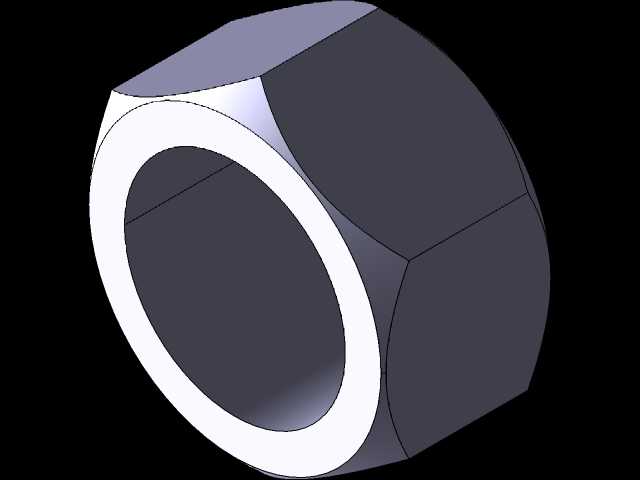

　　这套夹具结构主要面向轴类零件的机加工、部件压装、同轴度检测工序做定位装夹使用，在中小型零部件加工车间的钳工工位、普通车床辅助装夹、压装机配套工装场景中适配性较强，不需要额外制作复杂的专用定位基座，可直接通过底板的四个安装孔固定在工作台面或者设备T型槽上，安装边界控制在200mm见方的范围内，不会占用过多工位操作空间。从结构布局来看，整体采用双立板对夹的框架形式，两块平行的红色安装立板通过四根对称布置的光杠做连接支撑，光杠两端分别穿入立板对应的预制孔内，靠端部的内六角圆柱头螺钉锁死，保证两块立板的平行度公差控制在0.02mm以内，避免装夹过程中因为立板倾斜导致零件定位偏移。前侧立板中心安装的青蓝色轴套是核心定位部件，

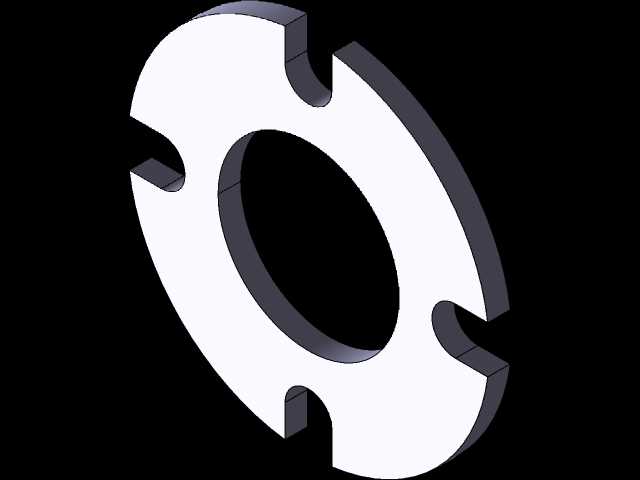

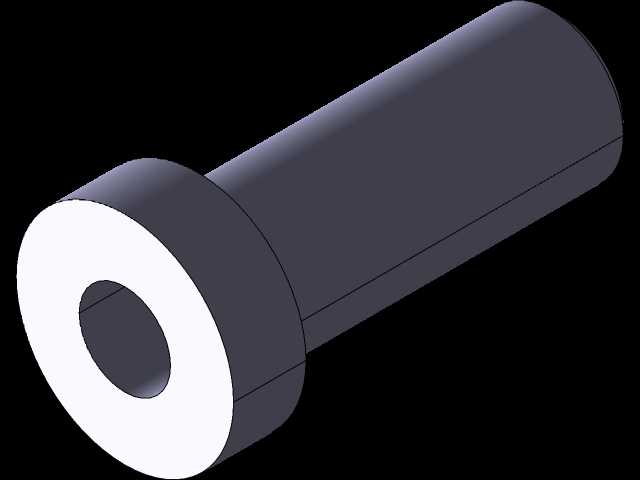

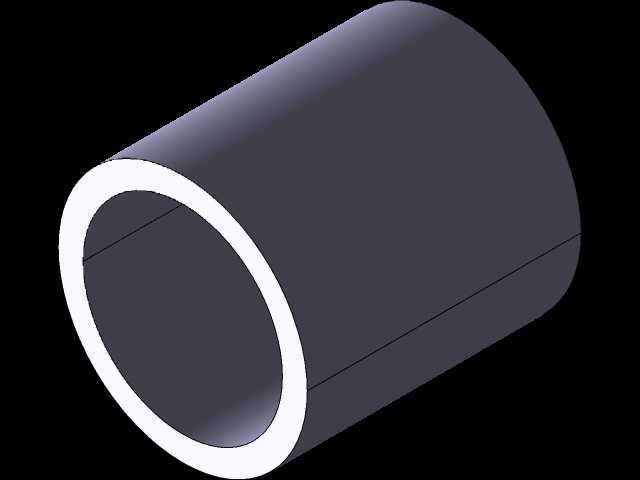

　　轴套内孔根据待装夹轴件的外径做匹配加工，内孔表面做了粗糙度Ra1.6的精车处理，减少轴件装入时的刮蹭损伤，轴套法兰端面上均匀布置了三个紧定螺钉孔，待轴件穿入定位孔后，拧紧三个成120度分布的紧定螺钉，就能从圆周方向均匀顶紧轴件外壁，不会出现单点顶紧导致的轴件偏斜问题，同时也能抵消加工或者压装过程中产生的轴向窜动力。两块立板中间的蓝色定位环是辅助支撑结构，针对长度较长的轴类零件，轴件穿过前侧轴套后可以穿入中间定位环的内孔，形成前后两点支撑的定位形式，有效降低长轴装夹时的悬臂挠度，避免加工过程中轴件出现振颤影响加工精度，定位环通过三个径向的支撑块固定在立板之间的光杠上，支撑块上预留了调节螺钉，

　　可以根据待加工轴件的长度调整定位环在光杠上的轴向位置，适配不同长度规格的轴类零件装夹需求。设计过程中特意将所有连接螺钉的布置位置做了避空处理，前侧立板上的四个安装螺钉分别布置在立板四个角位，距离中心定位孔的距离足够大，扳手操作时不会和中心的轴套、轴件产生干涉，操作人员站在工位正面就可以完成所有螺钉的松紧操作，不需要侧身或者探身到夹具侧面操作，降低装夹操作的动作幅度。立板的厚度选择了15mm的Q235钢板材质，经过调质处理后刚性足够，承受10kN以内的轴向压装力时不会出现立板变形，四根连接光杠采用45号钢调质制作，直径16mm，对称分布在中心孔四周，受力均匀，不会出现单根光杠受力过载弯曲的问题。这套夹具没有采用复杂的气动、

　　液压夹紧结构，纯机械手动锁紧的形式维护成本极低，日常使用只需要定期给光杠表面涂抹少量润滑脂，避免定位环滑动时出现卡滞即可，不需要配套气源、液压站等辅助动力设备，适合没有集中动力供给的零散工位使用。针对不同直径的轴类零件装夹需求，只需要更换前侧对应内孔尺寸的轴套和中间的定位环，不需要拆卸整个夹具的框架结构，换型时间可以控制在5分钟以内，适配多品种小批量的轴类零件加工场景，相比三爪卡盘装夹，这种对夹式结构的同轴度定位精度更高，装夹长轴时的支撑刚性更好，不会出现三爪卡盘装夹长轴时远端下垂的问题。在压装轴承、轴套等过盈配合部件的工序中，这套夹具可以保证压装力沿着轴件的中心轴线传递，不会因为压装力偏斜导致轴承内圈损伤、轴件压弯等问题，压装时轴件后端可以直接顶在后侧立板的中心位置，后侧立板中心做了平面精磨处理，平面度公差0.01mm，保证压装反力均匀传递。整个结构没有多余的冗余设计，所有部件都是标准化的机加工件，光杠、螺钉都是通用标准件，损坏后可以直接采购替换，不需要单独定制加工，后期维护成本极低，立板表面做了喷塑处理，日常使用中不容易生锈，切削液、润滑油沾到表面后也很容易擦拭清理，适合车间多油污、多切削液的工作环境。
