双工位锅具手柄铆接工装机架结构

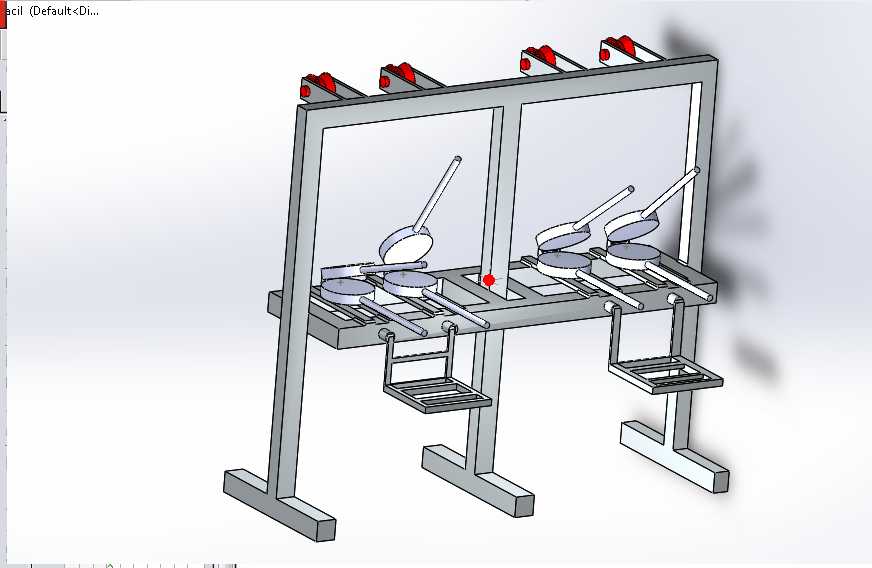

　　该结构为厨具生产线上用于锅具手柄装配铆接工序的双工位承载机架，主要应用于中小型厨具制造企业的锅具组装工段，适配直径200mm至320mm范围内的煎锅、汤锅类产品的手柄压装、铆接作业，可同时承载两组装配工位的作业负载，单工位额定承载重量不低于15kg，满足人工辅助上料、半自动铆接设备配套安装的使用需求。整体机架采用分体式H型支脚设计，底部支脚横向伸出长度为280mm，纵向支撑高度为1100mm，支脚与地面接触端面预留M12膨胀螺栓安装孔位，可直接固定于车间硬化地面，安装时需保证两支脚的水平度误差不超过0.5mm/m，避免上部工位平台出现倾斜影响装配精度。机架上部的工位承载平台采用双层框架结构，

　　下层框架为40*40mm标准方管焊接成型的主承载梁，上层铺设3mm厚冷轧钢板作为工位操作面，操作面上根据锅具定位需求开设多组T型槽，可快速更换不同规格的锅具定位治具，适配不同型号锅具的装配需求，T型槽的槽宽为8mm，槽间距为100mm，可兼容常规手动夹具、气动压紧缸的安装固定。两个工位之间设置竖向分隔梁，梁体上预留传感器安装孔与走线槽，可配套安装工件到位检测传感器、安全光栅等检测元件，分隔梁同时承担两个工位的侧向受力，避免单侧工位加载时出现框架侧向形变，经受力校核，单侧工位满负载时框架的侧向形变量不超过0.2mm，满足铆接作业的刚度要求。每个工位配套设置可抽拉式物料置物台，置物台采用网格板结构，镂空率达到60%，可放置待装配的手柄、

　　铆钉、紧固件等小零件，同时避免加工碎屑在台面积聚，置物台的抽拉行程为250mm，抽拉导轨采用三节式静音滑轨，额定承重5kg，抽拉到位后设置限位挡块，避免置物台脱出。机架顶部设置五组气动元件安装座，每个安装座的中心距为220mm，可直接安装标准缸径的压紧气缸、铆接动力头，安装座端面加工有定位销孔与螺纹孔，可实现动力头的快速定位安装，安装座的高度距离工位操作面为450mm，预留足够的操作空间与工件取放空间，操作人员取放工件时的操作高度符合人体工程学要求，站立作业时肘部与操作面的高度差控制在100mm至150mm范围内，降低长时间作业的疲劳感。机架的左右两侧设置操作按钮安装位，可安装双手启动按钮、急停按钮，

　　按钮安装位距离操作面的高度为150mm，符合安全操作规范，避免操作人员误触。整体框架的焊接处均做打磨去毛刺处理，表面喷涂哑光灰色防锈漆，涂层厚度控制在60μm至80μm，适应车间内多油污、多金属碎屑的生产环境，日常清理时可直接用擦拭布清理表面积聚的油污与碎屑，不会出现涂层脱落的问题。该结构在设计时充分考虑了现有车间生产线的布局需求，整体机架的宽度为1200mm，深度为650mm，可直接嵌入现有长度为6m的厨具装配流水线工位段，不需要对原有流水线的输送线高度、宽度做额外改造，机架的进料端与输送线对接处设置导向斜面，可使锅具从输送线平稳滑入工位定位治具，降低人工转运的工作量。在实际使用过程中，双工位的布局可实现一个工位进行铆接作业时，另一个工位同步进行工件上下料操作，将单工序的作业循环时间从原来的18秒压缩至12秒，有效提升单班产能，同时机架的模块化设计可根据生产需求快速拓展工位数量，只需要在原有框架基础上拼接同规格的工位段即可，不需要重新设计整体承载结构，降低产线升级的改造成本。
