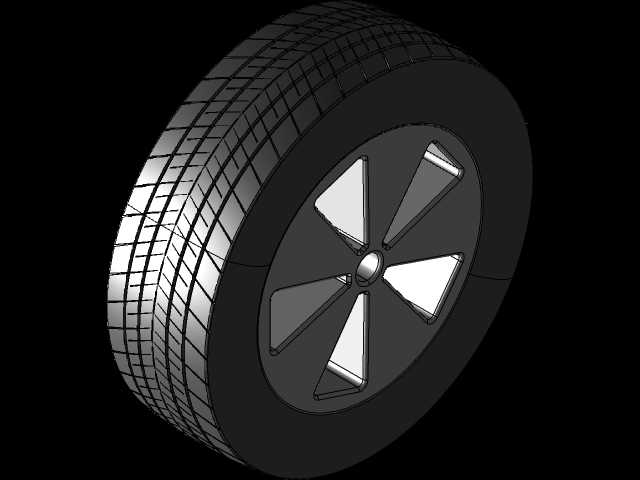

乘用车辆子午线轮胎外观结构三维数模

　　日常做整车底盘行走系统匹配时，轮胎是最先需要确认边界的部件之一，这个数模还原的是常规家用乘用车辆的子午线轮胎结构，胎面的纵向排水沟槽、胎侧的圆弧过渡都做了完整的曲面呈现，没有做内部帘布层、钢丝带束层的内部结构拆分，主要用于整车总布置阶段的安装间隙校核、外观渲染场景搭建使用。从实际装车场景来看，这类轮胎主要适配15-17英寸轮辋的紧凑级家用轿车，胎面宽度覆盖195-225mm区间，扁平比在55-65之间，建模时胎圈位置的直径严格匹配对应轮辋的装配止口尺寸，轮辋配合面的锥度按照国标轮胎装配要求做了15度的倾斜角，避免总布置装配时出现轮辋与胎圈干涉的问题。胎面花纹的设计上，数模还原了四条纵向主排水沟槽，

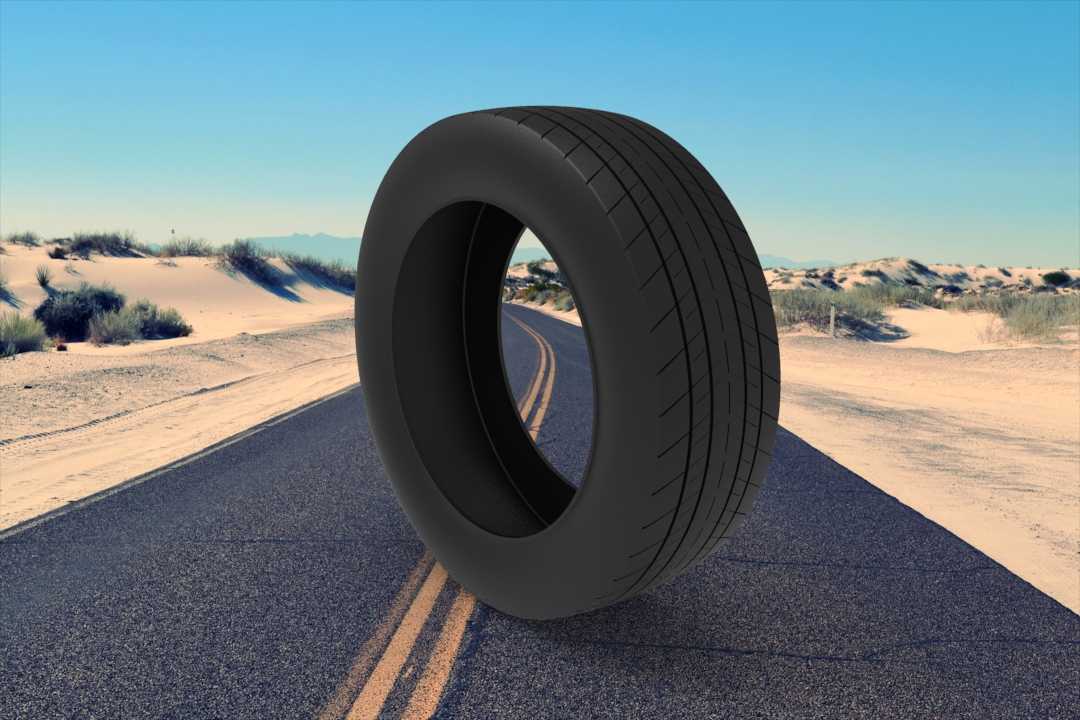

　　沟槽深度按照常规新胎8mm的深度做了等比例还原，横向的细花纹沟槽做了简化处理，没有复刻细碎的刀槽花纹，足够满足总布置阶段的外轮廓校核、整车外观评审的精度要求，不需要额外做曲面修补就能直接导入整车装配文件。做底盘运动间隙校核时，这个数模的外直径偏差控制在2mm以内，转向轮的最大转角状态下，胎侧与翼子板内衬、转向拉杆、减震器弹簧的间隙检查可以直接用这个数模做碰撞检测，不需要额外放大轮胎轮廓的预留量。胎侧的曲面做了连续G2过渡，和实车轮胎的鼓胀弧度一致，做渲染输出时，橡胶材质的哑光质感可以直接附着在曲面上，不会出现曲面折痕、法线反转的问题。很多新手建模时容易忽略轮胎的静负荷半径形变，这个数模在胎面接地位置做了轻微的扁平化处理，

　　模拟车辆整备质量下的轮胎压缩量，比纯正圆的轮胎模型更贴近实际装车状态，做整车姿态展示时不会出现轮胎悬浮、接地不实的视觉问题。从安装边界来看，轮胎的内侧端面距离刹车卡钳的预留间隙按照常规15mm的安全距离做了轮廓避让，数模的内侧曲面没有突出的结构，匹配不同偏距的轮辋时，只需要调整轮胎的轴向安装位置，不需要修改轮胎本身的曲面结构。胎侧的标识区域做了平整化处理，后续如果需要添加轮胎规格标识、品牌标识，可以直接在平整曲面上做贴图或者凸台特征，不需要重新重构胎侧曲面。这类轮胎模型除了整车总布置使用，还可以用于驾驶模拟场景的车辆建模、交通事故模拟的车辆部件还原、汽车后市场的改装配件展示，不需要重新逆向扫描实胎就能得到精度足够的外轮廓数据。

　　建模时胎面的花纹沟槽做了拔模处理，沟槽侧壁的倾斜角度为3度，如果后续需要做轮胎的模具拆分，直接提取胎面曲面就能用于模具型腔的加工，不需要额外做曲面的拔模修正。很多网上的轮胎模型会把胎面花纹做的过于细碎，不仅文件占用空间大，做碰撞检测时还容易出现三角面错误，这个数模的曲面都是规整的NURBS面，文件体量小，旋转、缩放操作时没有卡顿，大装配场景下调用不会出现软件崩溃的问题。做整车空气动力学仿真时，轮胎的外轮廓曲面可以直接导入仿真软件做网格划分，胎面的纵向沟槽结构足够模拟轮胎滚动时的气流扰动，不需要额外简化曲面特征，仿真结果和实车风洞测试的偏差在可接受范围内。
