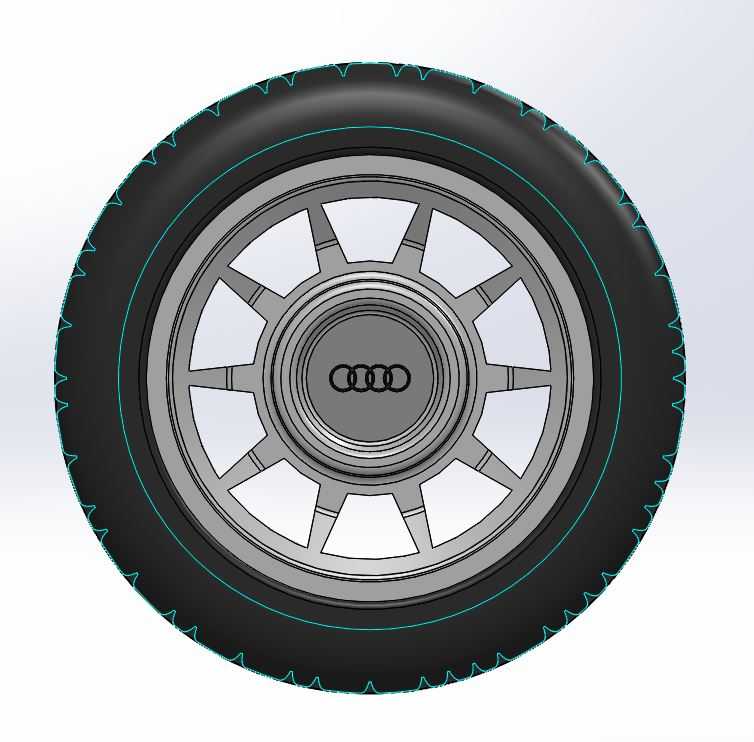

小型乘用汽车后轮带轮毂轮胎结构设计

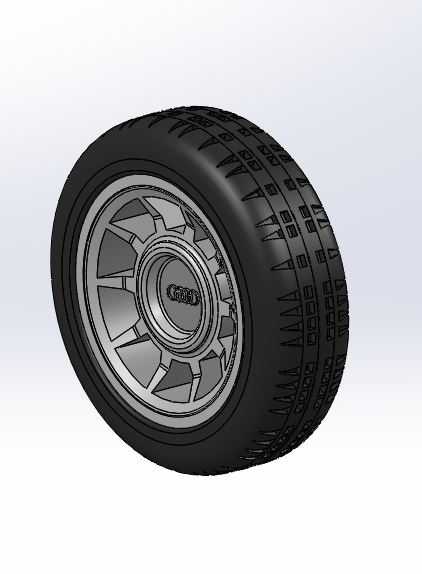

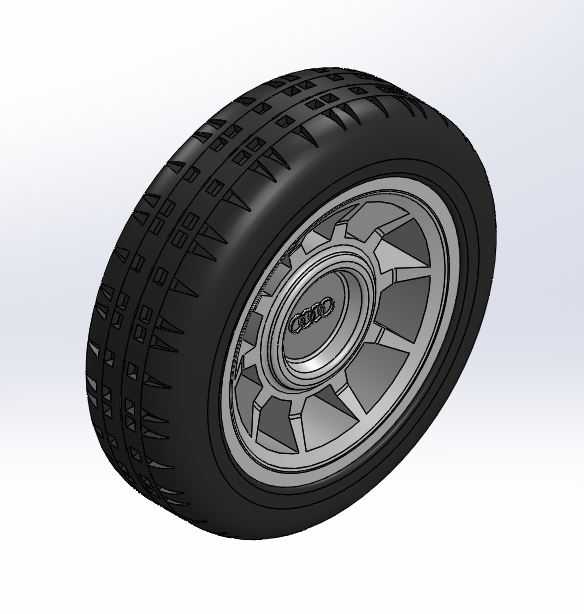

　　日常做乘用车底盘行走系统相关的三维结构设计时，车轮总成是绕不开的核心部件，这套小型汽车后轮的三维结构，完全围绕民用小型乘用车的日常使用场景搭建，适配普通家用紧凑级车型的非驱动后轮安装位，能覆盖城市铺装路面、轻度非铺装路面的常规行驶需求。从实际装车用途来看，这个后轮总成承担着整车后部载荷传递、路面冲击缓冲、行驶驱动力与制动力矩传递的核心作用，轮胎部分的橡胶胎体直接和路面接触，配合轮毂的刚性支撑，把路面的细碎颠簸通过胎壁的弹性形变初步过滤，再传递给悬架系统，最终保证行驶过程中的抓地力与行驶稳定性。设计过程中最先敲定的是轮胎的胎面花纹结构，胎面采用了交错排布的块状花纹加周向细沟槽的组合，块状花纹的边缘做了小角度的倒角处理，

　　既可以保证干燥铺装路面的接地面积，提升制动与加速时的摩擦系数，周向的沟槽又能在湿滑路面快速排走胎面和路面之间的积水，避免水滑现象的出现，胎侧的厚度做了针对性的加强，匹配小型车的整备质量，既不会因为胎侧过厚导致行驶路感模糊，也不会因为胎侧过薄在经过路面坑洼、减速带时容易出现鼓包损伤。轮毂部分的结构设计完全贴合轮胎的安装边界，轮辋的直径、胎圈座的宽度和倾斜角度都严格匹配对应规格轮胎的安装尺寸，保证轮胎充气之后能和轮辋紧密贴合，不会在大扭矩输出或者紧急制动时出现轮胎脱圈的风险；轮毂的辐条采用了多组变截面的支撑结构，在保证整体支撑强度的前提下，尽可能削减了非必要的材料厚度，降低轮毂自身的转动惯量，对于非驱动的后轮来说，

　　更低的转动惯量能有效降低行驶过程中的滚动阻力，间接提升整车的燃油经济性，同时辐条之间的镂空间隙也预留了足够的刹车系统散热空间，适配常规的盘式刹车结构安装，长时间制动产生的热量可以通过辐条间隙快速流通散出，避免刹车热衰减。做装配边界校核的时候，重点考虑了轮毂和后桥转向节、刹车总成的安装配合，轮毂中心的定位孔尺寸匹配对应车型的轴头直径，保证装车时的同轴度，避免高速行驶时出现车轮抖动的问题，周围的螺栓孔分布圆直径、螺栓孔的孔径都严格对应常规小型车后轮的固定螺栓规格，安装时不需要额外做转接法兰就能直接适配，轮胎的整体外径控制在紧凑级车型后轮的常规尺寸区间，不会因为外径过大导致轮拱内部的运动干涉，在车轮上下跳动、

　　转向（部分车型后轮带随动转向角度）的全行程内，轮胎和轮拱内衬、悬架摆臂、减震器之间都预留了足够的安全间隙，哪怕是在冬季换装防滑链的场景下，也不会出现部件之间的剐蹭。从结构细节来看，轮胎内部的胎体帘线层、带束层的结构在建模时也做了分层的结构体现，能直观展示不同层级的排布角度和厚度，方便后续做轮胎受力仿真、接地比压分析的时候直接调用模型，不需要再重新搭建内部结构；轮毂和轮胎接触的胎圈座位置做了防滑的凸台结构，和轮胎的胎圈钢丝圈位置精准配合，哪怕是在轮胎气压不足的情况下行驶，也能避免轮胎在轮辋上发生错位转动，保证气门嘴的位置不会出现偏移。实际工程应用里，这套模型既可以用于整车总布置阶段的行走系统装配校核，确认后轮和周边部件的间隙是否满足设计要求，也可以用于后续的轮胎动力学仿真分析，提取不同胎压、不同载荷下的轮胎接地特性参数，为整车的操控稳定性调校、悬架系统匹配提供准确的三维数模支撑，还能作为汽车结构教学、零部件展示的直观模型，清晰展示小型汽车后轮的总成结构组成，帮助新人快速理解车轮部件的装配关系和各部分的功能作用。建模过程中所有的配合面都做了公差带的预留，轮辋和轮胎的配合面按照过盈配合的要求设定尺寸公差，保证实际生产装配时的工艺可行性，不会出现三维模型能装配、实际生产装不上的问题，轮毂的安装面做了平面度的要求设定，保证装车之后轮毂和轴头的贴合面完全接触，避免长期行驶之后出现螺栓松动的隐患。
