法兰连接手动球形截止阀结构设计

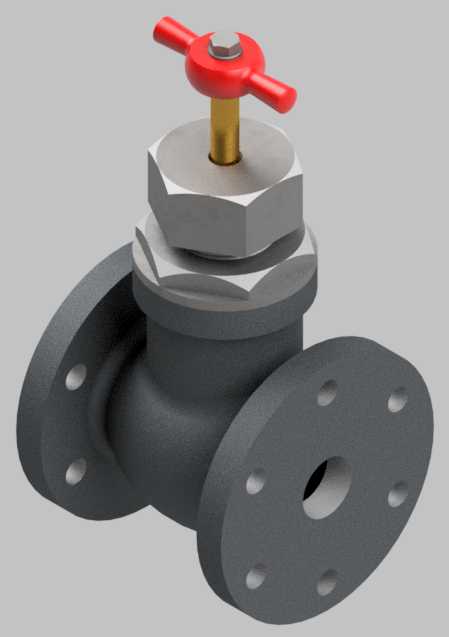

　　这款手动法兰式球形阀主要面向工业流体管路的通断控制场景，在民用给排水、暖通循环、化工低压输送、小型设备冷却回路等场景都有广泛适配性，区别于旋塞类直通阀，它的密封副结构能在频繁启闭工况下保持更稳定的截断性能，不会因为介质里的微小颗粒卡滞密封面导致内漏。从结构设计逻辑来看，整体采用上下分体式铸造阀体，两端带标准法兰连接盘，法兰盘上均匀布置6个螺栓过孔，安装时可匹配同压力等级的管路法兰，通过螺栓紧固配合密封垫片完成对接，安装边界需要预留足够的扳手操作空间，尤其是手轮上方和阀体两侧的法兰拆装空间，避免后期维护时无法拆卸紧固件。阀体中部的流道采用平滑过渡设计，相比直角式截止阀流阻更小，介质流经时的压力损失更低，

　　适合对管路压降有一定要求的循环回路。上部的阀杆密封采用多层填料压盖结构，通过六角锁紧螺母压紧填料，可在长期使用出现微渗时，适当拧紧压盖螺母补偿填料磨损量，不需要整体拆解阀门就能完成密封维护，大幅降低现场运维的工作量。顶部的T型红色手轮采用防滑结构设计，操作时不需要额外的辅助扳手，徒手就能完成启闭操作，手轮和阀杆之间通过扁方结构传动，不会出现长期使用后打滑的问题，手轮的转动圈数和阀瓣的升程做了匹配，全开状态下阀瓣完全抬离流道，不会对介质流动造成遮挡，全关状态下阀瓣压紧阀体底部的密封座，实现零泄漏截断。设计时特意将阀瓣的导向结构做了加长，避免在高压差工况下阀瓣出现偏磨，延长密封副的使用寿命，阀体的壁厚按照1.

　　6MPa公称压力做了冗余设计，可承受短时的水锤冲击，不会因为管路压力波动出现阀体开裂的问题。在实际选型适配时，这款阀门可适配水、低粘度油品、压缩空气等多种洁净介质，不适合带有纤维类杂质或者高粘度结晶介质的管路，否则容易造成阀瓣卡滞或者密封面划伤。建模过程中对所有配合面都做了公差匹配，比如压盖和阀杆的间隙控制在0.1-0.2mm之间，既保证阀杆转动灵活，又不会因为间隙过大导致填料被介质压力挤出，法兰的密封面采用突面结构，可适配橡胶垫片、四氟垫片等多种常用密封垫片，不需要定制特殊密封件，降低后期备件的采购成本。整体结构没有复杂的异形零件，所有零部件都可通过常规铸造、机加工工艺完成生产，不需要特殊的加工设备，适合批量生产制造，装配流程也十分简单，按照阀体-阀瓣-阀杆-填料-压盖-手轮的顺序即可完成总装，装配后只需要做水压密封测试就能出厂，生产质控环节的检测难度低。
