手动切换式多通路蒸汽换向阀结构

　　在蒸汽动力管路系统的工况适配设计中，这类带手动操作曲柄的多通路换向结构，主要解决动力机组停机状态下的蒸汽通路切换需求，区别于常规自动控制阀组依赖动力源驱动的逻辑，该结构完全依靠机械硬连接实现通路启闭，适配无外接控制动力、需要人工应急操作的管路场景，常见于固定式蒸汽动力机组、工业锅炉配套的蒸汽分配管路、中小型汽动设备的进汽支路中，当机组处于停机状态、高压曲柄处于机械死点位置时，操作人员可扳动外置长曲柄，直接驱动阀内部的阀芯组件动作，将锅炉输出的蒸汽直接导通至中压或低压阀壳对应的管路支路，跳过常规的高压缸进汽通路，实现暖管、旁路供汽或者停机状态下的蒸汽直供功能，避免停机阶段蒸汽在高压段管路滞留产生冷凝水冲击的问题。从结构设计逻辑来看，

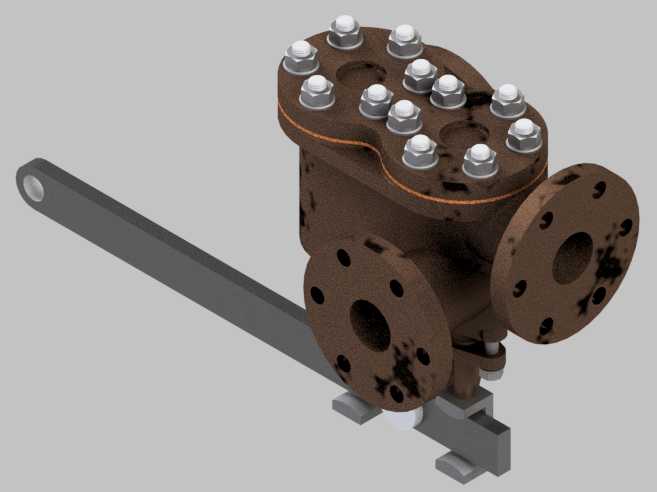

　　该阀整体采用上下分体式阀壳结构，上阀盖与主阀体之间通过沿结合面周向均匀布置的螺栓实现压紧密封，结合面处预留密封垫片安装槽，可适配金属缠绕垫或者耐温石棉垫实现高温蒸汽下的静密封，所有螺栓的预紧力矩按照蒸汽工作压力等级做匹配计算，沿阀盖轮廓非等距布置，对应阀壳内部的高压腔、低压腔不同承压区域调整螺栓间距，保证各腔室之间的密封比压均匀，不会出现局部密封失效导致的蒸汽串腔问题。阀的两个侧置法兰接口为同压力等级的管路连接端，法兰端面的密封水线、螺栓孔中心距、法兰厚度均匹配对应公称通径的管路法兰标准，安装时可直接与同规格的蒸汽管路法兰对接，不需要额外做转接结构，法兰与阀体采用一体化铸造成型，避免焊接结构带来的应力集中问题，

　　铸造后对法兰端面做精加工处理，保证端面平面度满足密封要求。外置的操作曲柄采用长力臂设计，操作端做圆滑过渡处理，操作人员扳动时的作用力经过力臂放大后，可轻松克服阀内部阀芯的密封摩擦力、蒸汽作用在阀芯上的不平衡力，不需要额外配备加力杆即可完成换向操作，曲柄与阀杆的连接部位采用方榫配合加锁紧销的结构，避免长期操作后出现曲柄打滑、空程的问题，阀杆穿出阀体的部位设置填料密封结构，可通过调整填料压盖的压紧量补偿填料磨损带来的泄漏，保证操作过程中阀杆处不会出现蒸汽外漏。阀底部设置安装支撑脚，安装时可通过支撑脚将阀体固定在邻近的设备基座或者管架上，抵消长曲柄操作时产生的倾覆力矩，避免管路接口承受额外的操作载荷，支撑脚与阀体同样为一体化铸造结构，

　　安装孔的位置、孔径按照常规的阀类安装间距做设计，适配大多数现场安装的基座尺寸。内部阀芯采用平面研磨配合的密封结构，换向时阀芯沿阀杆轴向做旋转或者升降动作，对应切换不同的通路开口，密封面经过硬化处理，可耐受长期蒸汽冲刷带来的磨损，保证多次换向操作后依然能满足密封要求，不会出现内漏问题。在三维建模过程中，该结构需要重点还原各部件的装配关系，包括阀盖螺栓的布置位置、法兰接口的尺寸参数、曲柄的操作行程、内部阀芯的运动轨迹，建模时需要考虑实际装配的干涉问题，比如曲柄转动过程中与阀体、相邻管路的安全间隙，螺栓安装时的扳手操作空间，阀杆动作时的行程限位，这些细节都直接影响该阀在实际安装使用中的可行性，不能仅做外观的曲面还原，需要完全匹配实际加工、装配、操作的尺寸边界，保证模型可直接用于后续的工程出图、结构校核、安装模拟等工作。
