船用燃油锅炉重型滤油器结构设计

　　做船舶辅机配套设计快十二年，经手的燃油过滤类部件少说也有三四十款，这次做的FFO重型船用滤油器，是给内河散货船燃油锅炉做的前置过滤配套，当初接需求的时候船东提的第一个要求就是耐晃、抗堵、拆洗快，毕竟江面上风浪虽然不比远洋，但靠离泊、过闸的时候船体横摇纵倾加起来能到二十多度，普通轻载滤油器经常出现密封漏、滤芯偏磨的问题，用不了三个月就得拆换密封件，船员维护起来特别麻烦。

　　先从安装边界说，这款滤油器的安装法兰采用PN16标准铸钢法兰，进出口通径匹配DN80的燃油输送管路，两个接口呈90度垂直布置，中心距控制在280mm，阀体底部预留了M12的安装支脚孔，支脚的定位尺寸是180mm*120mm，刚好适配锅炉间燃油管架的预留安装位，不用额外做转接支架，现场安装的时候直接穿螺栓固定就行，省了现场配焊的工序。阀体整体采用铸铜材质，不是普通的灰铸铁，毕竟船用环境湿度大，燃油里偶尔带的少量硫化物对铸铁腐蚀比较厉害，铸铜的抗腐蚀性能更好，而且重量比同规格铸钢件轻17%左右，对管架的承重压力更小。

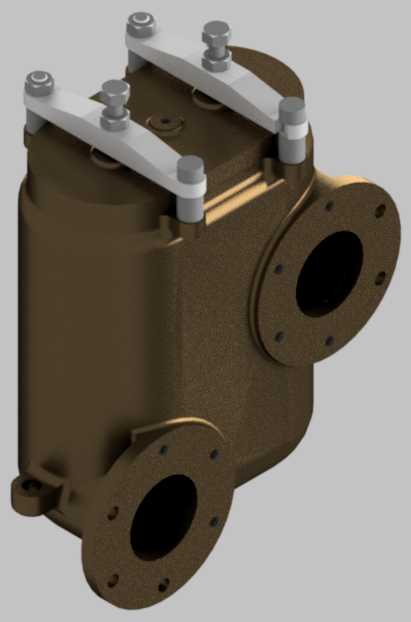

　　结构设计上，顶部的快开压盖是重点优化的部分，没有采用传统的螺栓一圈紧固的结构，而是用了三根对称布置的压条，每根压条用一个带锁紧螺母的压紧螺栓固定，船员拆洗滤芯的时候，不用把一圈螺栓全拧下来，只需要松开三个螺母，把压条转开就能直接掀开上盖，整个拆盖过程不用五分钟，比传统结构快了至少三倍，毕竟船上维护空间小，船员带个活动扳手就能操作，不用备一堆套筒。压盖和阀体之间的密封用的是耐油丁腈橡胶O型圈，密封槽做了2.5mm的深度设计，哪怕船体横摇到30度，密封面也不会出现偏隙渗漏，之前做过台架模拟试验，在0.4MPa的工作压力下，持续横摇纵倾复合振动72小时，密封面没有任何渗漏痕迹。

　　滤芯部分采用的是100目不锈钢编织网，适配燃油锅炉的燃烧器供油要求，能把燃油里携带的铁锈、油泥、焊渣这些杂质全部拦截下来，避免杂质堵塞燃烧器的喷油嘴，之前碰到过不少船因为滤油器过滤精度不够，喷油嘴堵了之后锅炉点火失败，在江面上漂着等维修的情况，这个精度刚好平衡了过滤效果和通流阻力，满负荷工作的时候油路压降不超过0.02MPa，不会影响燃油的正常输送。阀体内部的流道做了圆弧过渡处理，没有直角死角，油液进入滤腔之后不会形成涡流，减少了杂质在腔体内的沉积，每次拆洗的时候只要把滤芯拿出来冲干净，腔体内基本不会残留太多油泥，维护工作量小很多。

　　实际应用场景里，这款滤油器是装在燃油输送泵和锅炉燃烧器之间的管路上，属于燃油系统的最后一道过滤防线，除了正常过滤杂质之外，阀体底部还预留了排污螺塞，每次船舶靠港的时候，只要拧开螺塞就能把沉积在腔底的水和杂质排出去，不用拆盖就能完成日常排污，特别适合船员日常巡检维护。之前给几条3000吨级的散货船做配套试装，跑了两个航次大概八个月，船员反馈拆洗了两次滤芯，密封没漏过，通流也一直很稳定，没出现过供油不足导致的锅炉燃烧不稳的情况。

　　建模的时候特意把所有配合面的公差都做了明确标注，压盖和阀体的配合止口采用H7/f8的间隙配合，既能保证装配的时候轻松对位，又不会因为间隙太大导致密封偏移，压条的铰接位置做了耐磨衬套，反复开合也不会出现磨损松旷的问题，毕竟船上的设备都是要用上十几年的，每个易损位置的寿命都得考虑到。另外整个阀体的外形没有突出的尖锐棱角，所有棱边都做了R3的圆角处理，一方面是避免安装的时候划伤船员，另一方面也减少了运输安装过程中的磕碰掉漆问题，铸铜件本身虽然抗腐蚀，但磕碰出凹坑之后容易应力集中，圆角处理之后整体结构强度也更均匀。

　　从油路设计的角度，滤腔的容积做了12L的设计，比同通径的普通滤油器大了近40%，哪怕滤芯表面附着了一定厚度的杂质，也能保证足够的通流面积，不会短时间内就出现压降过大的问题，延长了滤芯的清洗周期，船员不用频繁拆洗。进出口法兰的密封面采用凸面设计，配套耐油石棉垫片，安装的时候只要对角均匀拧紧螺栓，就能保证密封可靠，不会因为管路的振动出现渗漏。之前做流场仿真的时候，特意调整了进出口的角度，让油液进入滤腔之后是顺着滤芯圆周切线方向进入，形成轻微的旋流，既能让杂质均匀附着在滤芯表面，不会局部堵死，又能利用旋流把部分大颗粒杂质甩到腔壁，最后沉积到排污口位置，提升了过滤的效率。
