船用动力机组配套安装基座结构

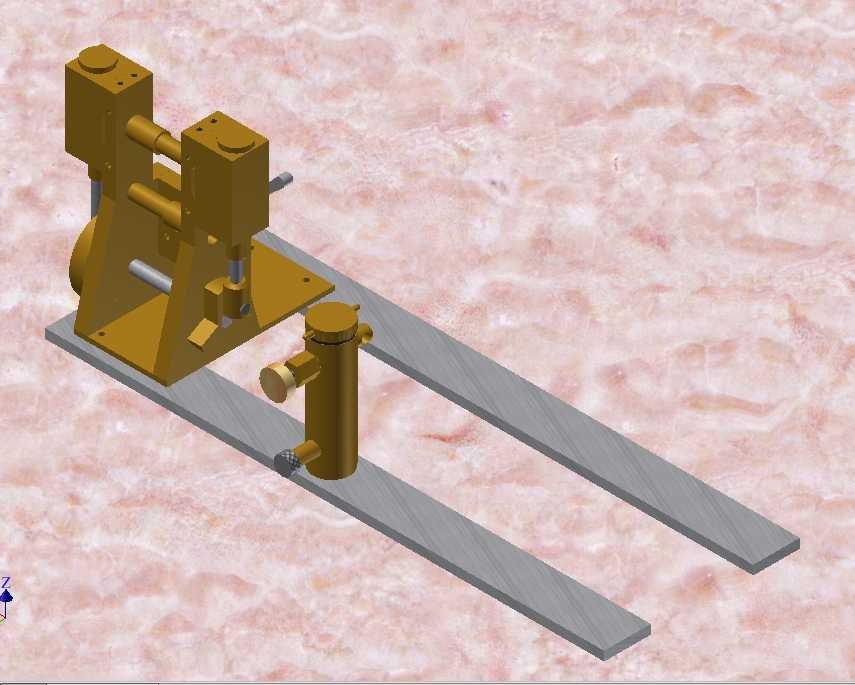

　　这套结构针对内河及近海小型作业船舶的动力舱布置需求设计，核心解决紧凑舱室下双缸动力单元与附属过滤组件的集成安装问题，适配船长12米以内的作业艇、交通艇及小型工程船舶的动力输出场景。在船舶动力舱的实际布局中，舱室底部通常为带轻微拱度的船体内底板，常规落地式安装架容易出现贴合不良、应力集中的问题，这套结构采用两根平行的长条形安装滑轨作为底部承载主体，滑轨截面为等厚矩形钢结构，长度方向预留多组等距安装孔位，可沿船体纵向调整安装位置，适配不同舱室的纵向空间余量，同时能抵消船体航行中因波浪载荷产生的微小形变，避免动力单元本体受附加应力影响。

　　上部的双缸动力模块采用立式并列布置，两个缸体通过中间的连接支架刚性固定，支架与底部安装板之间设置了加强筋结构，筋板沿动力输出的受力方向布置，可承受活塞往复运动产生的交变侧向力，避免长期运行后安装位置出现偏移。动力模块的输出端朝向船体艉部方向，预留的轴伸长度可直接匹配联轴器与艉轴系统对接，无需额外加装过渡连接座，减少动力传递路径上的损耗点。旁侧布置的过滤组件通过独立的L型支架固定在滑轨侧面，位置处于动力模块的进油管路侧，管路走向可直接沿支架表面排布，减少管路弯折角度，降低油路阻力，同时过滤组件的安装高度略低于动力模块的油底壳位置，可借助重力实现停机状态下的油路回流，避免长期停机时滤芯内部积油变质。

　　设计过程中优先考虑了舱内维护的操作空间，两个缸体之间预留了足够的扳手操作间隙，可在不拆卸周边管路的情况下完成缸盖螺栓紧固、喷油器调校等日常维护作业；过滤组件的滤芯更换方向朝向舱内巡检通道侧，更换滤芯时无需探身到动力模块内侧，降低狭小舱室的维护操作难度。安装边界方面，两根滑轨的中心距按照小型船舶动力舱的常规龙骨间距设置，可直接架设在舱内纵向龙骨上，无需额外在船底板上焊接过渡垫板，减少船体结构的焊接变形风险；整体结构的最高点距离滑轨安装面的高度控制在常规小型船舶动力舱的净空范围内，不会与舱内甲板下方的加强结构产生干涉，横向宽度也预留了与舱壁之间的安全间隙，满足船舶动力设备安装的防火、检修间距要求。

　　结构的受力计算中，重点校核了滑轨在船舶横倾15度、纵倾5度工况下的承载能力，安装板与滑轨的连接螺栓采用剪切力承载设计，可承受船舶恶劣海况下的冲击载荷，避免动力单元出现移位。动力模块与安装板之间的连接位置设置了定位销孔，初次安装校准轴线后可通过定位销锁定位置，后续检修拆装后无需重新校准轴系对中，大幅缩短坞修时的动力系统装配周期。旁侧的过滤组件支架与滑轨之间采用可拆卸螺栓连接，可根据不同船型的管路走向需求调整安装在滑轨左侧或右侧，提升结构的通用适配性，无需针对不同船型重新设计支架结构。
