链轮链条传动装配组件结构设计

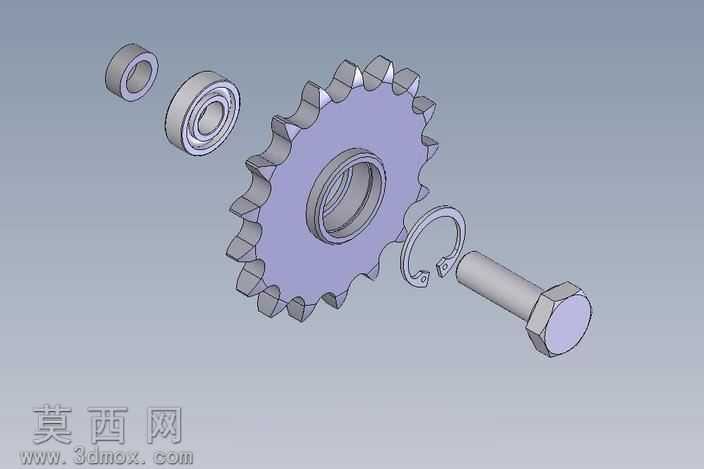

本作品为链轮链条传动装配组件的三维建模设计，整体采用参数化建模思路完成各零件的独立构建与整体装配校验。建模过程中首先对核心传动件链轮进行参数化绘制，依据链传动啮合标准确定链轮齿形轮廓、节距、齿根圆与齿顶圆尺寸，通过拉伸、阵列特征完成链轮基体与齿部结构的构建，对链轮中心的轴承安装位进行公差适配设计，保证与轴承外圈的配合精度。配套的滚动轴承采用标准件建模逻辑，分别构建内圈、外圈、滚动体与保持架结构，还原深沟球轴承的装配关系，保证转动副的运动合理性。紧固件部分采用六角头螺栓标准参数建模，对螺栓头部的六角轮廓、螺杆光杆段与螺纹段进行区分绘制，配套的轴用弹性挡圈按照标准卡槽尺寸构建，保证卡簧能够嵌入链轮侧部的卡槽内实现轴向定位，避免链轮与轴承在传动轴上发生窜动。整体装配过程严格按照机械装配工艺顺序进行，先将轴承压入链轮中心安装孔，再将链轮组件套入对应传动轴，随后装入轴用弹性挡圈完成轴向固定，最后穿入六角螺栓实现组件与相邻传动结构的连接锁紧。材质渲染阶段，链轮采用合金结构钢材质，赋予表面调质处理后的哑光金属质感，轴承部件为轴承钢材质添加抛光金属光泽，螺栓与卡簧采用发黑处理的碳钢材质，通过不同材质的质感区分清晰展现各零件的功能属性。设计过程中重点校验了各零件之间的干涉情况，保证链轮齿形与配套链条的啮合间隙合理，轴承转动无卡滞，挡圈卡槽深度符合安装要求，螺栓穿装孔位对齐无偏差，整套模型可直接用于链传动机构的结构验证、装配工艺演示以及后续的工程图纸导出，能够为输送设备、传动机构的设计提供精准的三维参考依据。
