40齿锥齿轮精密机械传动结构设计

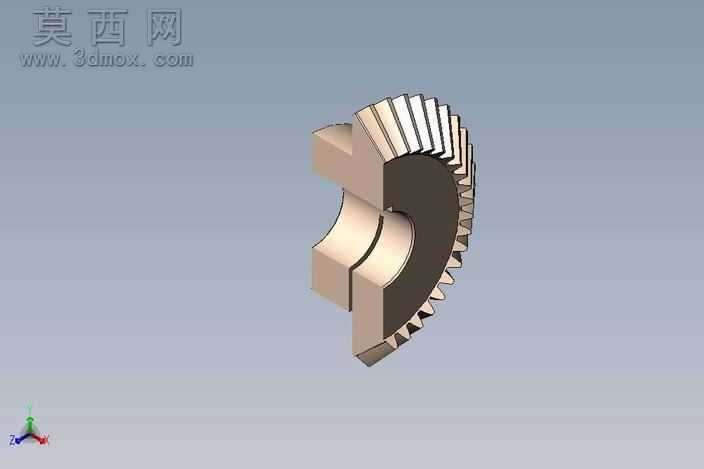

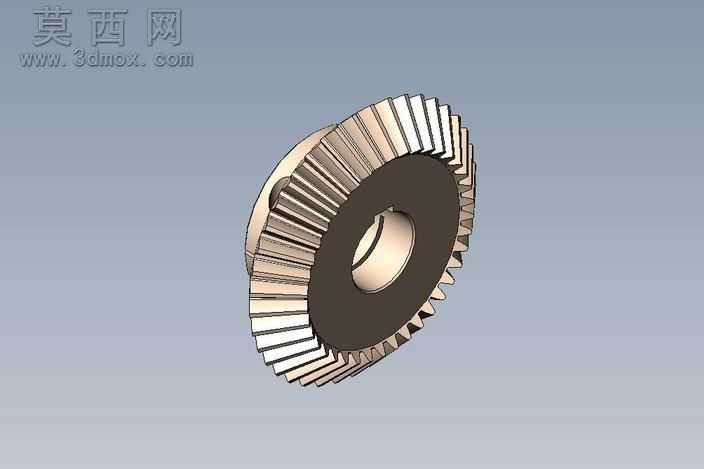

本作品为40齿锥齿轮三维建模设计，整体采用参数化建模思路完成，建模过程中严格遵循锥齿轮的啮合传动几何规范，精准还原了锥齿轮的节锥、齿顶锥、齿根锥等核心几何特征。建模阶段首先通过草图绘制确定齿轮的基准轴线与节锥角度，基于渐开线齿廓生成逻辑完成单个轮齿的曲面构建，通过圆周阵列操作完成40个轮齿的均匀排布，保证每个轮齿的齿形、齿距参数完全一致，满足传动过程中的啮合精度要求。模型中部的安装轴孔采用台阶式结构设计，预留了轴件配合与轴向定位的结构空间，轮毂部分做了加厚处理，提升齿轮整体的结构强度与安装稳定性。材质渲染阶段，轮齿部分采用金属钢材质，添加了细微的机加工纹理质感，还原真实机加工齿轮的表面特征，轮毂部分采用哑光金属材质，区分不同结构区域的视觉表现，整体渲染效果清晰呈现齿轮的结构层次与细节特征。该锥齿轮作为相交轴传动场景的核心零件，可用于传递两相交轴之间的运动与动力，建模过程中对齿面的接触区域做了结构优化，能够有效降低传动过程中的齿面磨损，提升传动效率与运行平稳性。整体模型结构完整，几何参数准确，可直接用于机械传动系统的装配验证、运动仿真以及工程出图参考，适配各类需要相交轴动力传递的机械设备传动场景。
