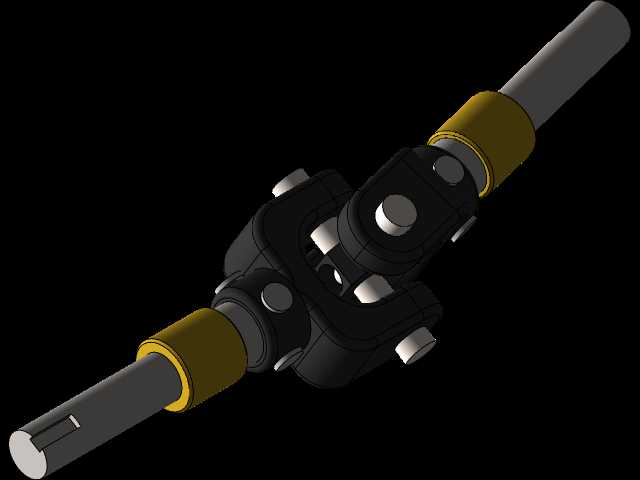

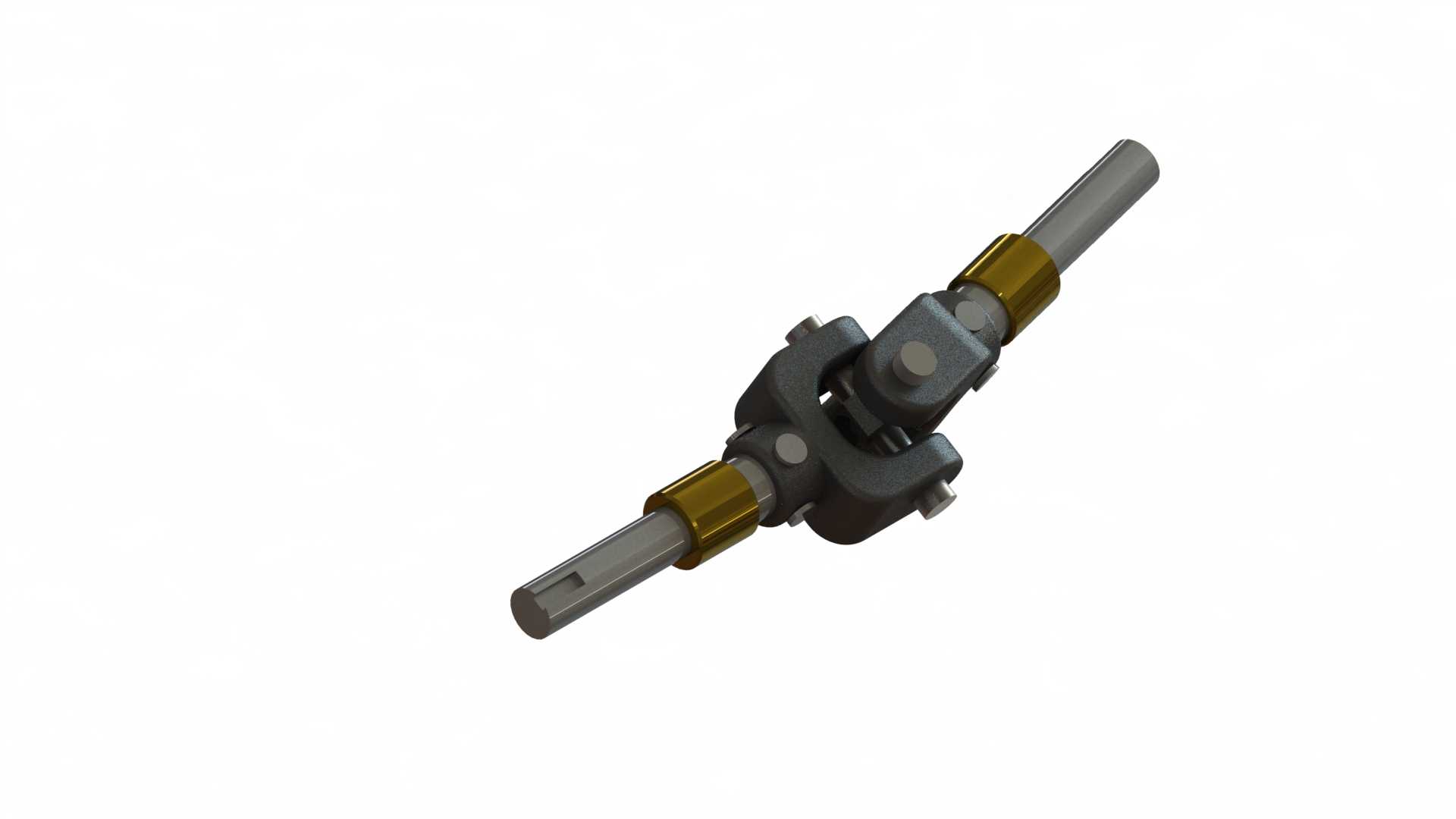

汽车传动系统双十字轴万向节结构

　　在前置后驱车型的底盘传动布局里，这类双十字轴万向节常布置在变速器输出端与驱动桥主减速器输入端之间，用来补偿车辆行驶过程中悬架跳动带来的轴间角度偏移与轴向窜动，避免硬连接状态下轴系因附加弯矩出现的疲劳断裂问题。很多工程新人做传动系选型时容易忽略万向节的夹角校核，实际上单组十字轴万向节的主动轴与从动轴存在夹角时，从动轴会做周期性的不等速转动，转速波动幅度随轴间夹角增大而提升，当夹角超过设计允许阈值时，不仅会产生明显的传动冲击与振动，还会连带损伤两端连接的花键、轴承等部件，因此长轴距车型的传动轴通常会采用两组万向节配对使用的结构，通过合理布置中间传动轴的相位，抵消单节万向节带来的转速波动，保证动力输出的平顺性。

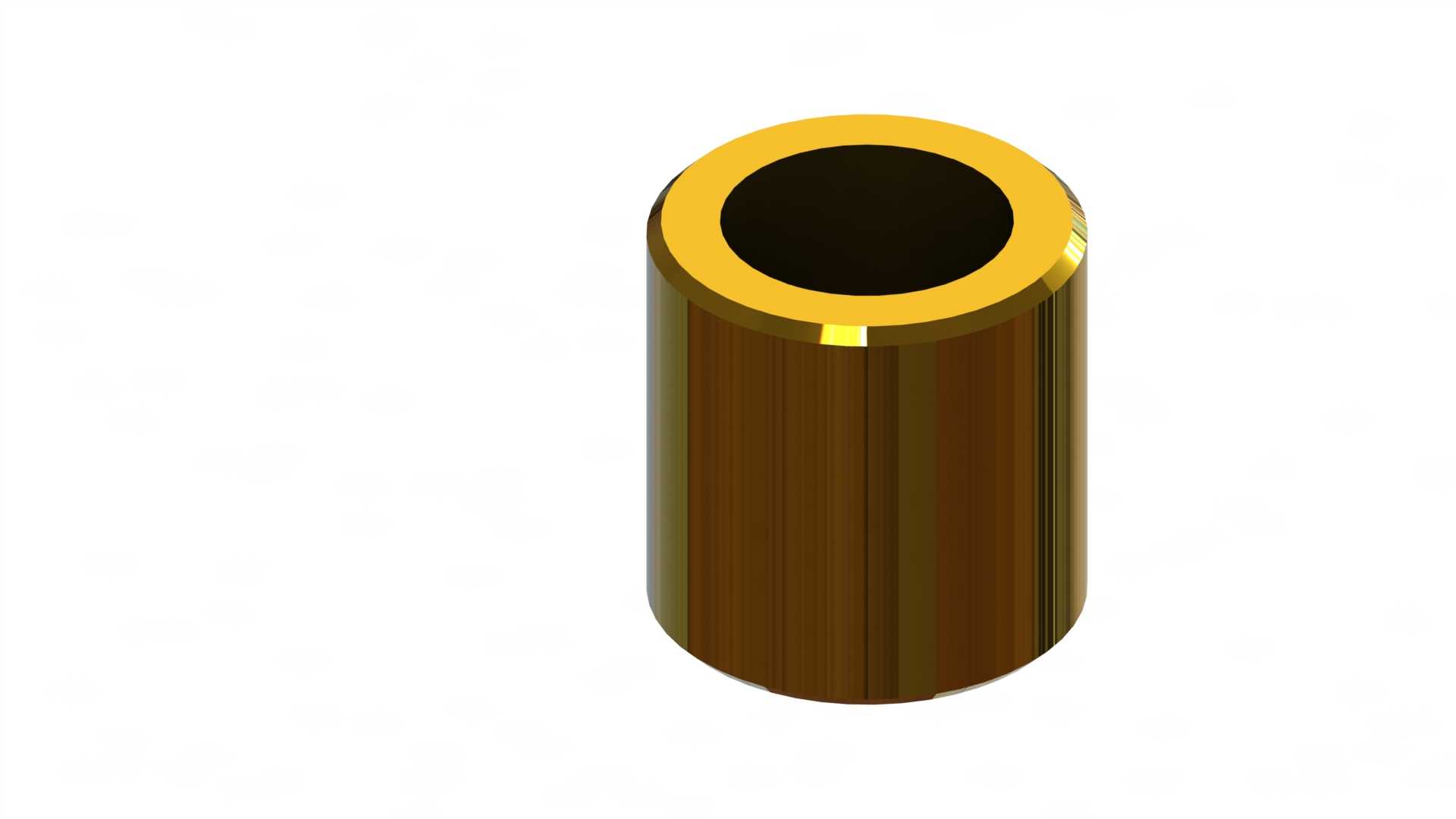

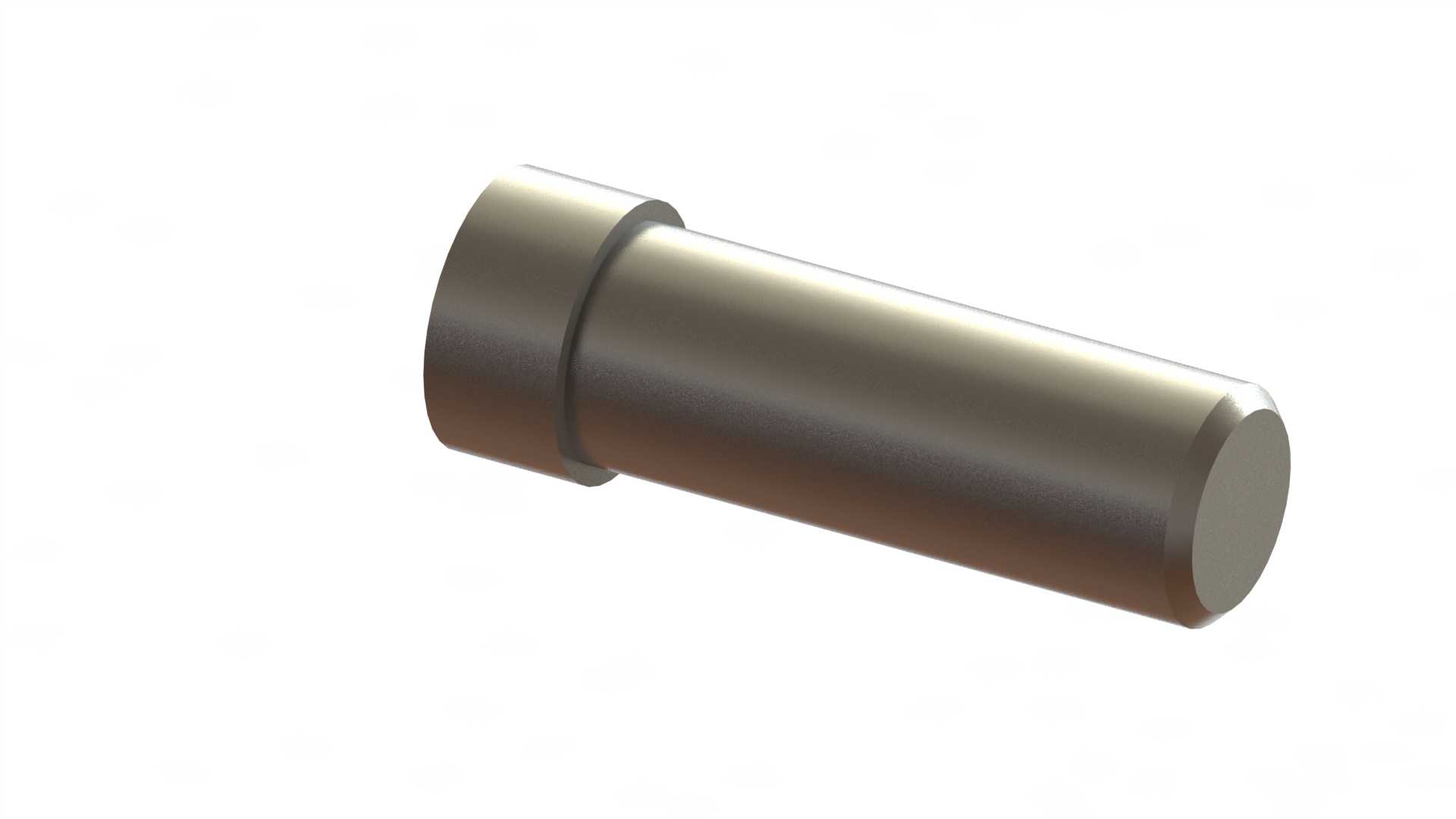

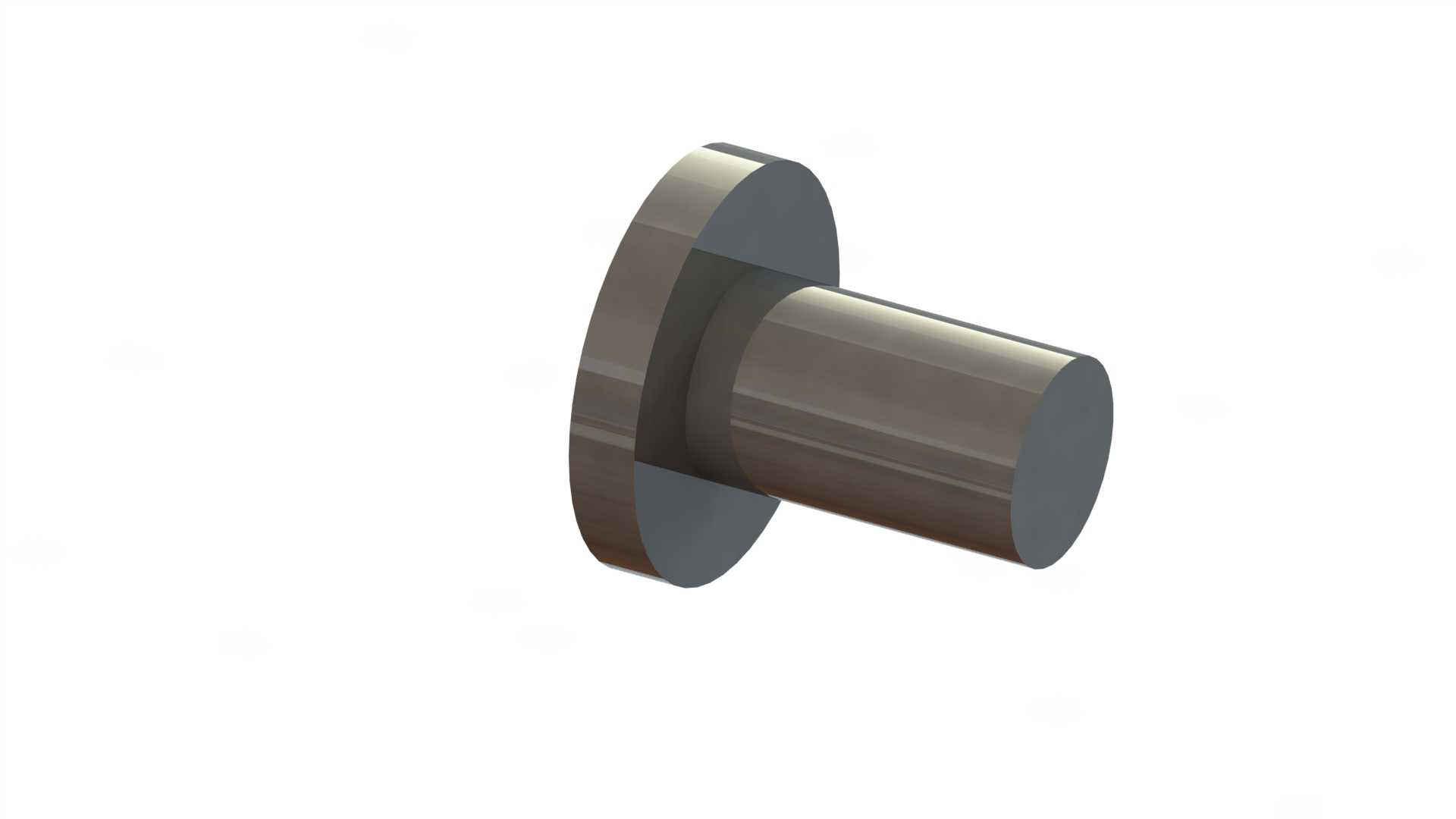

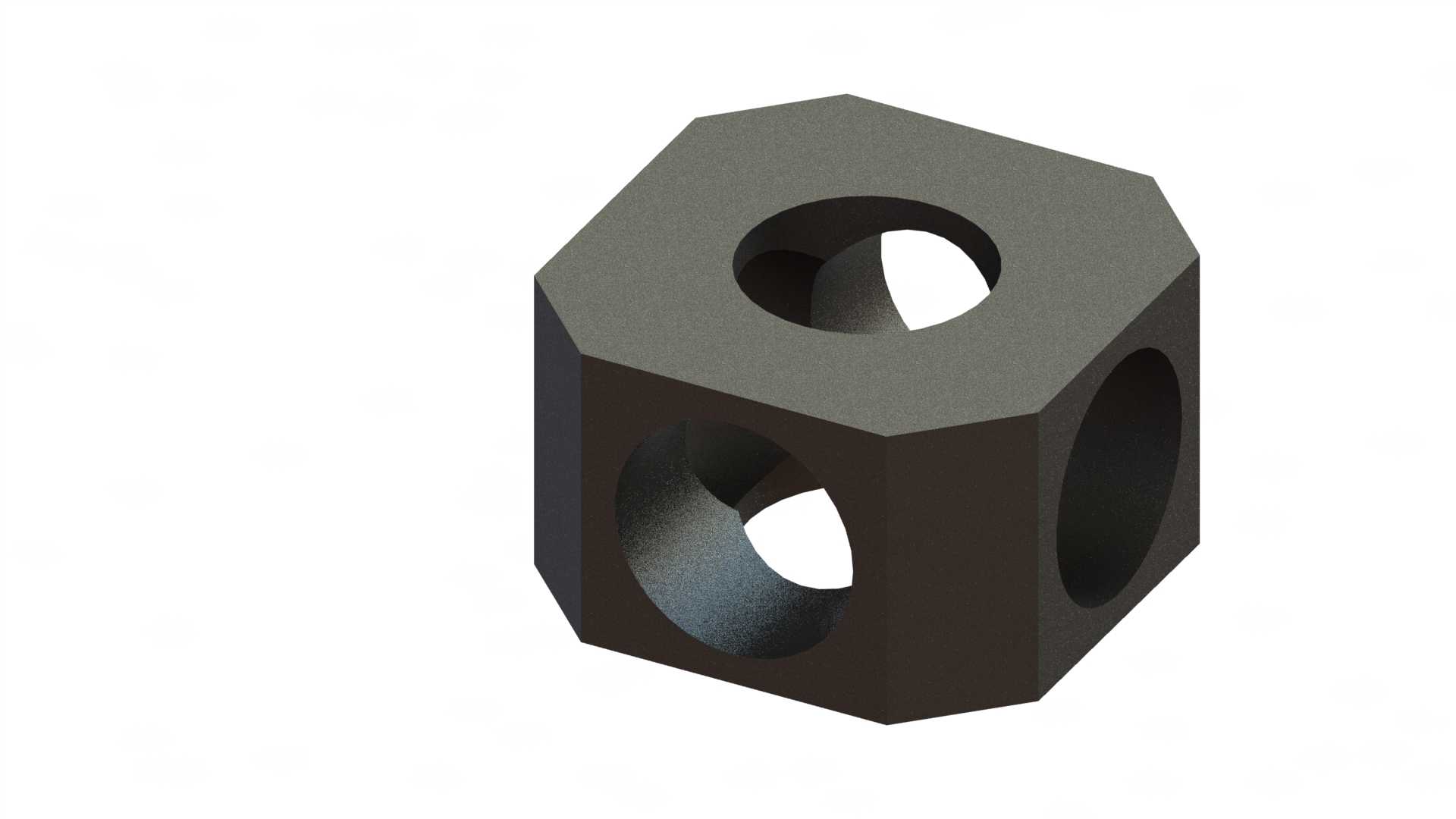

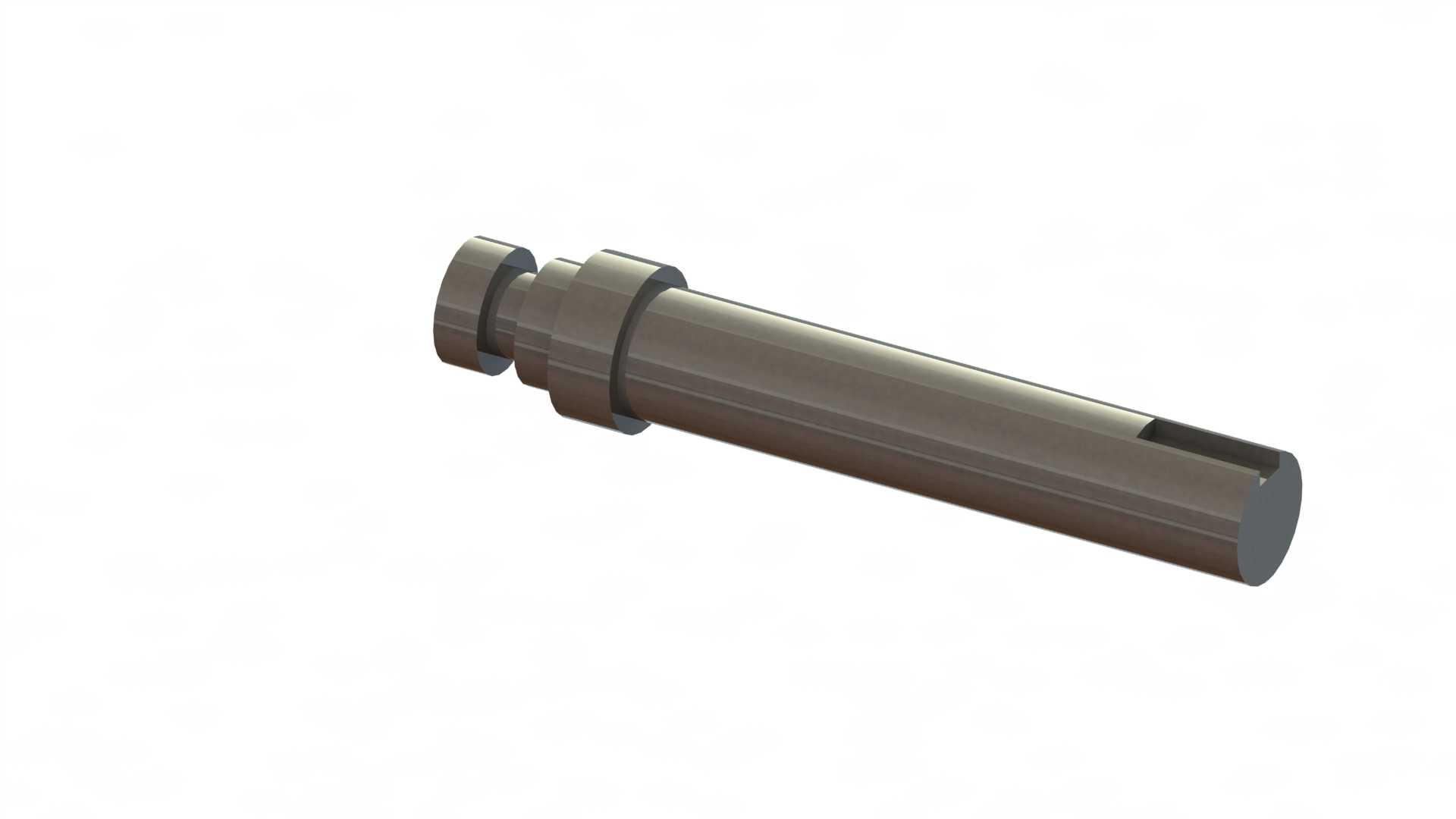

　　从结构设计逻辑来看，这套万向节的十字轴轴颈与万向节叉的配合处采用滚针轴承承载，相比滑动摩擦结构能大幅降低传动过程中的摩擦损耗，轴承外侧设置的密封结构可以阻挡路面泥水、灰尘进入轴承滚道，同时避免内部润滑脂甩出，适配车辆底盘复杂的使用工况。两端的轴头采用花键连接结构，既可以传递足够的扭矩，也能在装配时调整轴向安装长度，补偿制造与装配过程中产生的尺寸公差，轴颈处的铜质衬套起到轴向定位与耐磨作用，减少轴件往复窜动时的磨损量。

　　做三维建模时需要重点关注几个安装边界参数：首先是万向节的最大允许摆角，常规车用十字轴万向节的单节最大摆角通常在15°到20°区间，建模时要做运动干涉检查，确认万向节叉在最大摆角状态下不会与相邻部件发生磕碰；其次是十字轴的轴颈中心到万向节叉安装端面的距离，这个尺寸直接影响传动轴的总长度计算，一旦尺寸偏差过大，会导致装配时花键啮合长度不足，大扭矩传递时出现花键脱开或断齿问题；另外还要注意两端轴头的花键参数匹配，包括模数、齿数、压力角以及花键的有效配合长度，保证与对接部件的花键套完全适配，避免出现装配卡滞或传动间隙过大的问题。

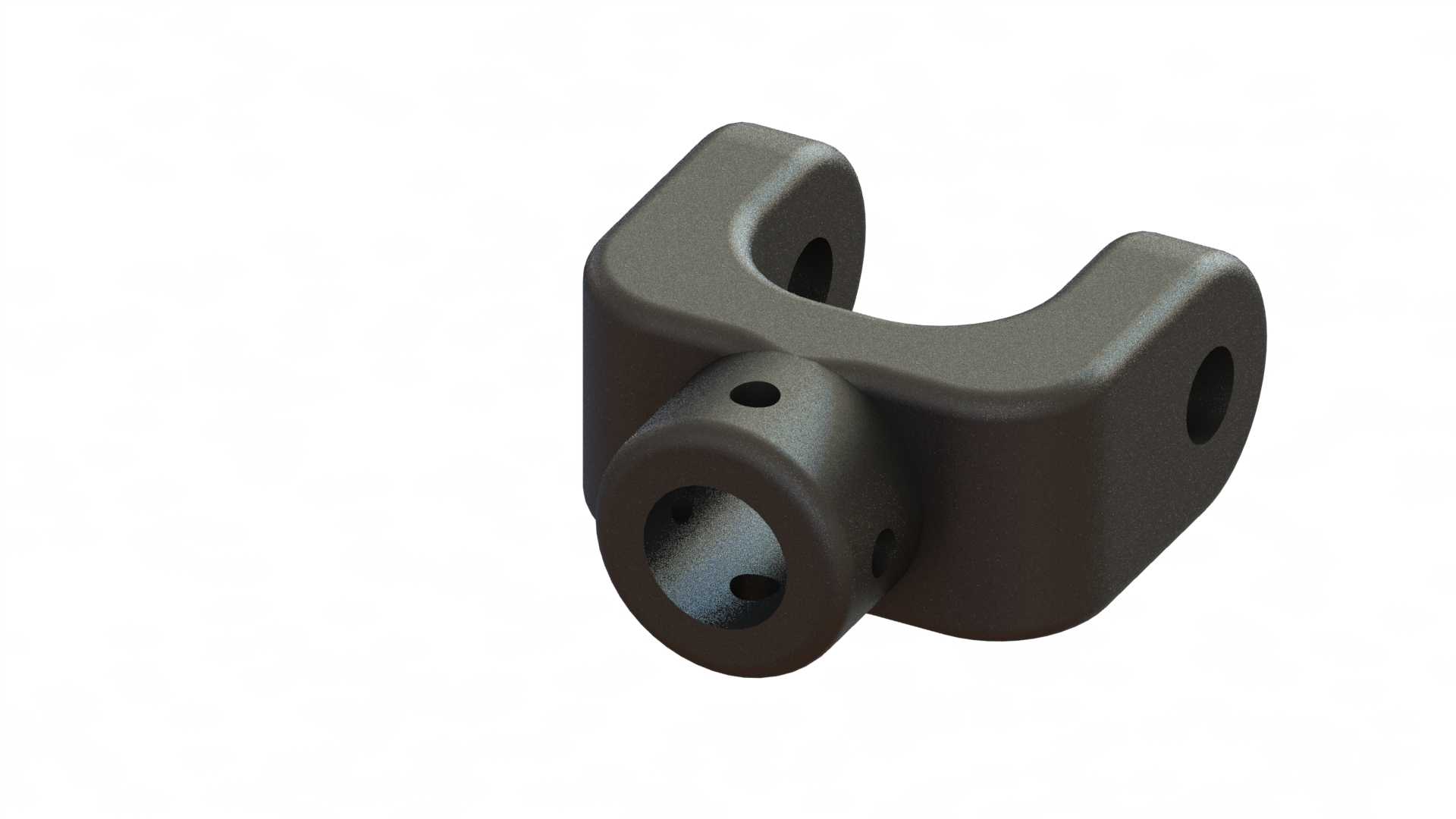

　　在非道路机械、工业设备的传动系统中，这类万向节也有广泛应用，比如工程机械的工作装置驱动、机床的进给传动链路，只要存在两轴轴线不共线、工作过程中相对位置会发生变化的动力传递场景，都可以根据传递扭矩、转速、工作摆角范围选择对应规格的万向节结构。设计时还要考虑动平衡要求，长传动轴搭配万向节的结构在高转速工况下，不平衡量会引发明显的整车振动，因此建模阶段就要预留动平衡校正的工艺位置，通常是在万向节叉或传动轴管上设置平衡块安装点，方便后续工艺环节做动平衡调校。另外，十字轴的材质通常选用渗碳钢制作，表面渗碳淬火后获得足够的硬度与耐磨性，芯部保留足够的韧性来承受冲击载荷，建模时可以在技术要求里明确对应的热处理工艺参数，保证零件的力学性能匹配使用需求。很多新手建模时容易忽略万向节叉的拔模角度与圆角过渡，实际上万向节叉属于锻造零件，非加工面需要设置符合锻造工艺要求的拔模斜度，轴颈根部的圆角过渡可以大幅降低应力集中系数，避免大扭矩传递时出现根部断裂的失效问题。在装配关系上，要注意滚针轴承的定位方式，通常采用孔用弹性挡圈或者轴承盖固定轴承外圈，防止轴承在工作过程中从万向节叉的安装孔中脱出，建模时要准确还原挡圈槽的尺寸与位置，保证挡圈装配后能完全贴合轴承端面，起到可靠的轴向定位作用。
