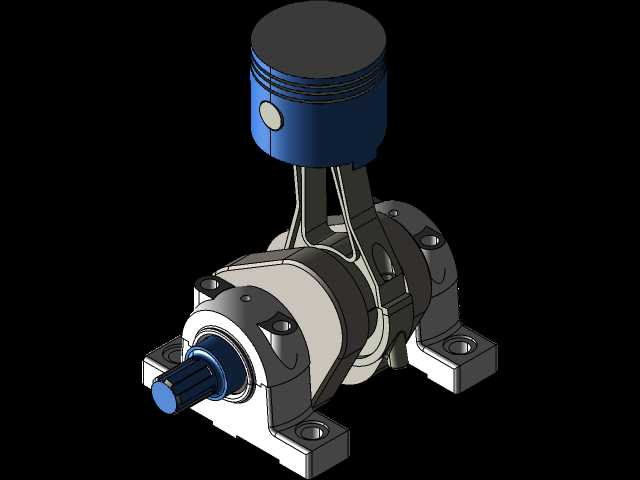

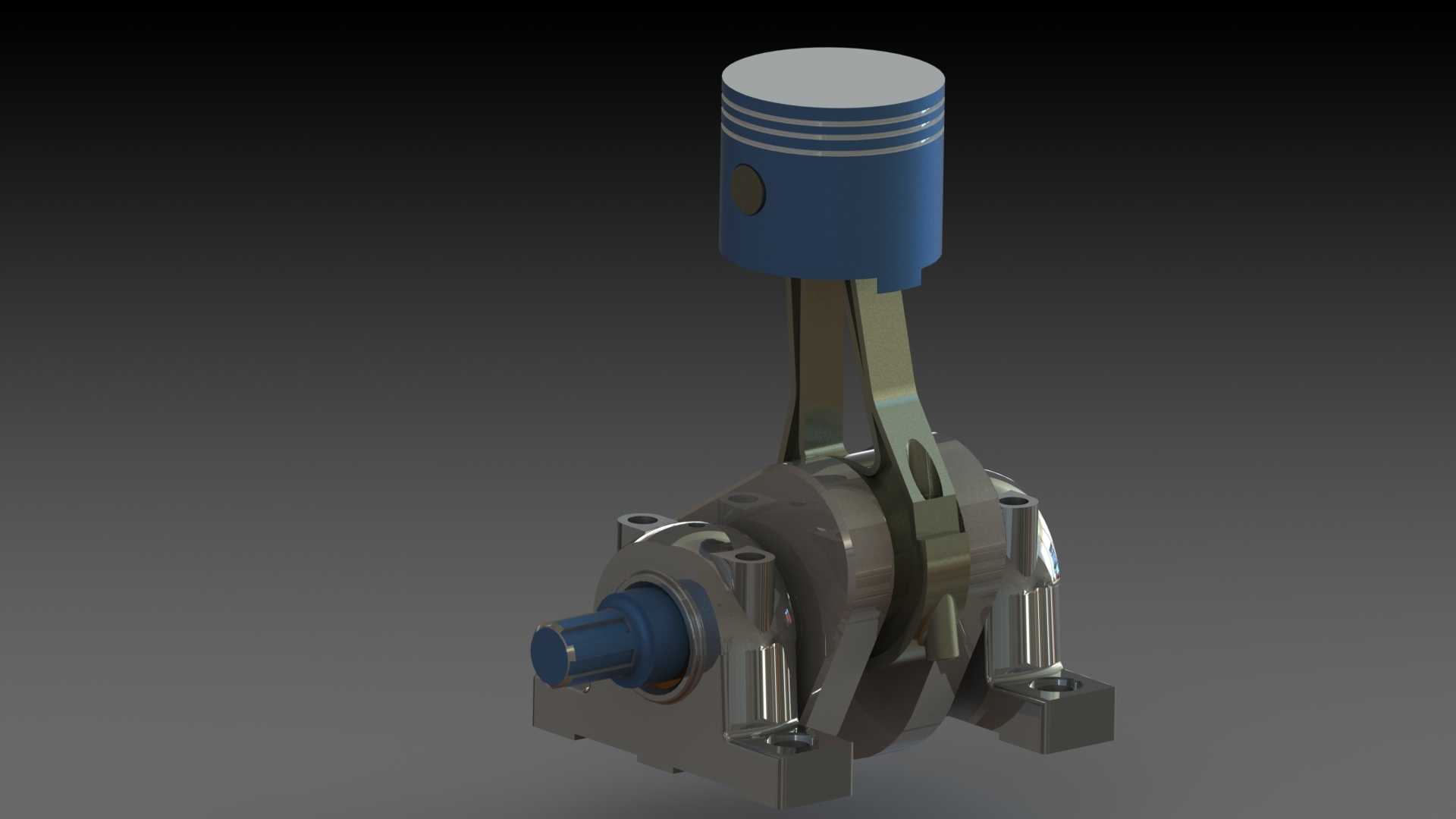

往复式动力传动曲柄滑块组件

　　在往复式动力设备的传动链路里，这套曲柄滑块组件承担着运动形式转换的核心作用，不管是把活塞端的直线往复推力转化为曲轴端的旋转扭矩输出，还是反过来将旋转动力转化为直线往复动作，都需要依托这套结构的精准配合完成动力传递。日常接触的小型空压机、柱塞泵、内燃动力单元里，都能找到同原理的结构，只是根据输出功率、工况载荷的不同，各部件的尺寸、材质、配合公差会做针对性调整。

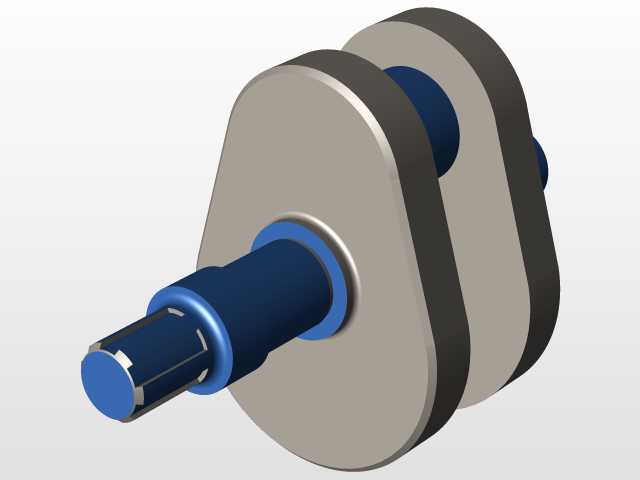

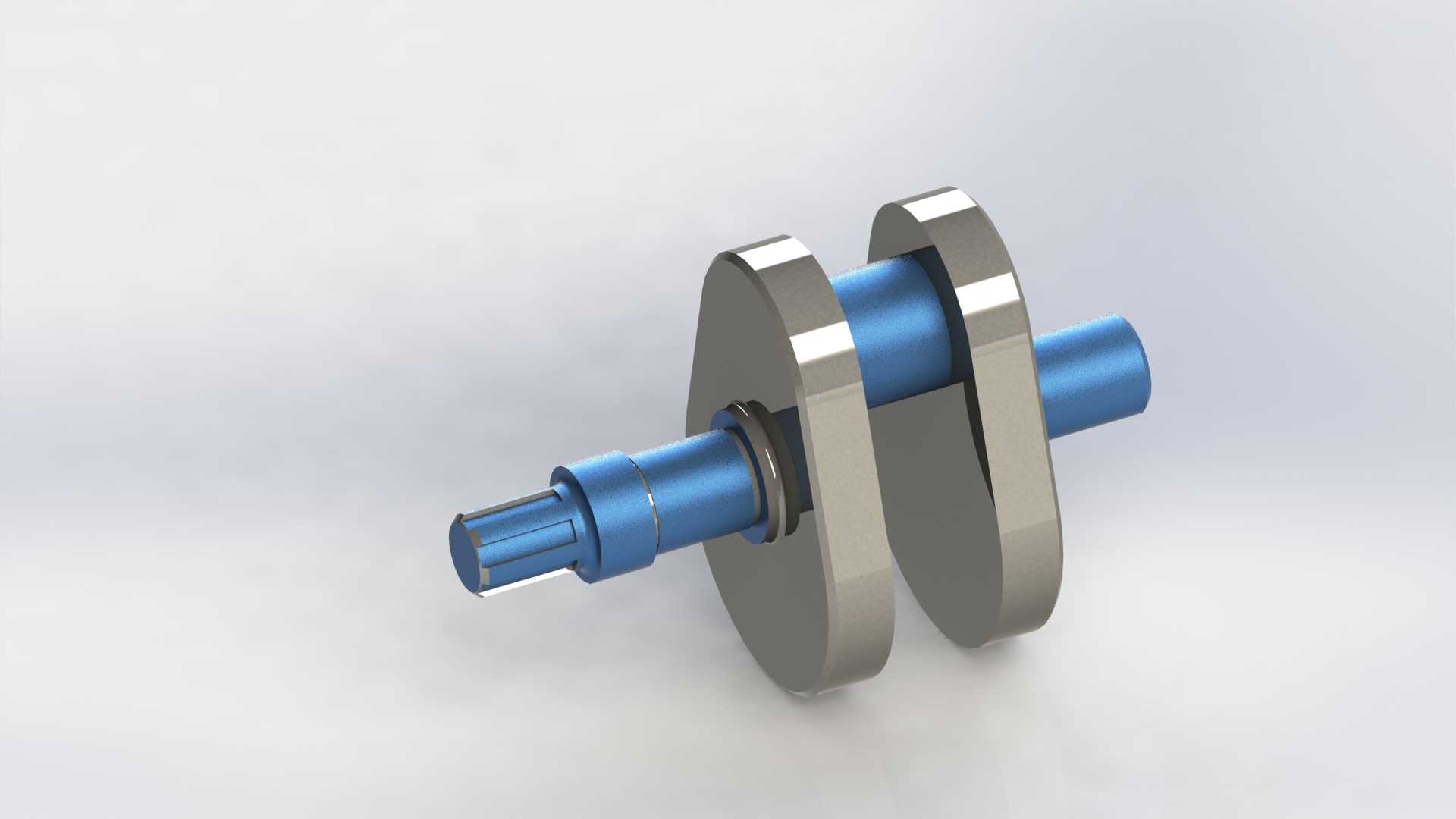

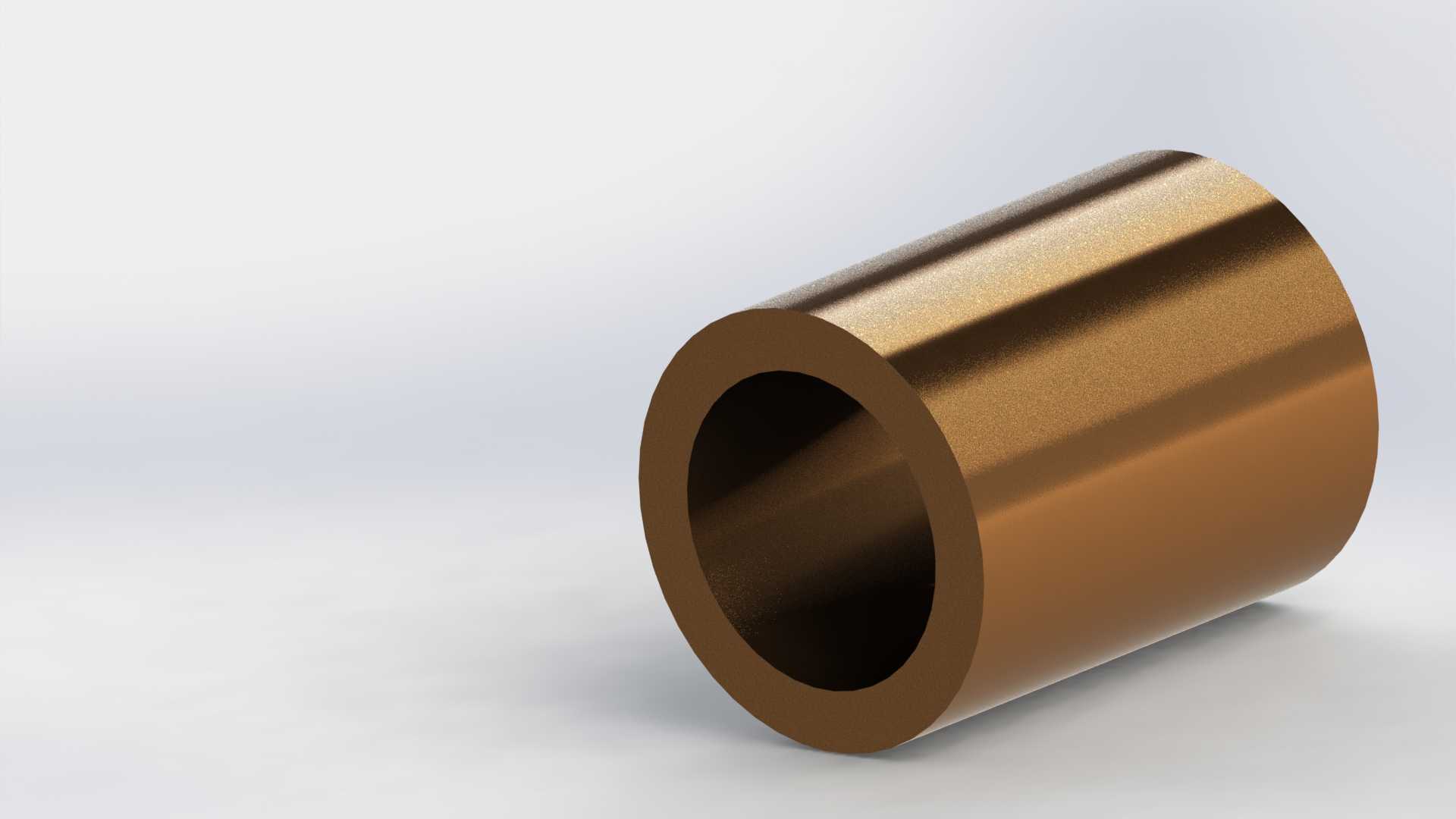

　　从结构设计逻辑来看，这套组件的设计首先要卡死运动干涉边界：活塞在缸套内做直线往复运动时，连杆的摆动角度必须控制在合理区间，避免活塞侧推力过大造成缸套偏磨，同时曲轴的曲柄销回转半径直接决定了活塞的行程长度，这一参数需要和配套缸体的长度尺寸严格匹配，预留出活塞上下止点的安全间隙，既不能让活塞运动到上止点时碰撞缸盖，也不能让下止点位置时活塞脱出缸套导向段。曲轴两端的支撑轴颈需要和轴承座的安装孔同轴度控制在合理公差范围内，避免运转过程中出现额外的径向跳动，加剧轴瓦磨损。

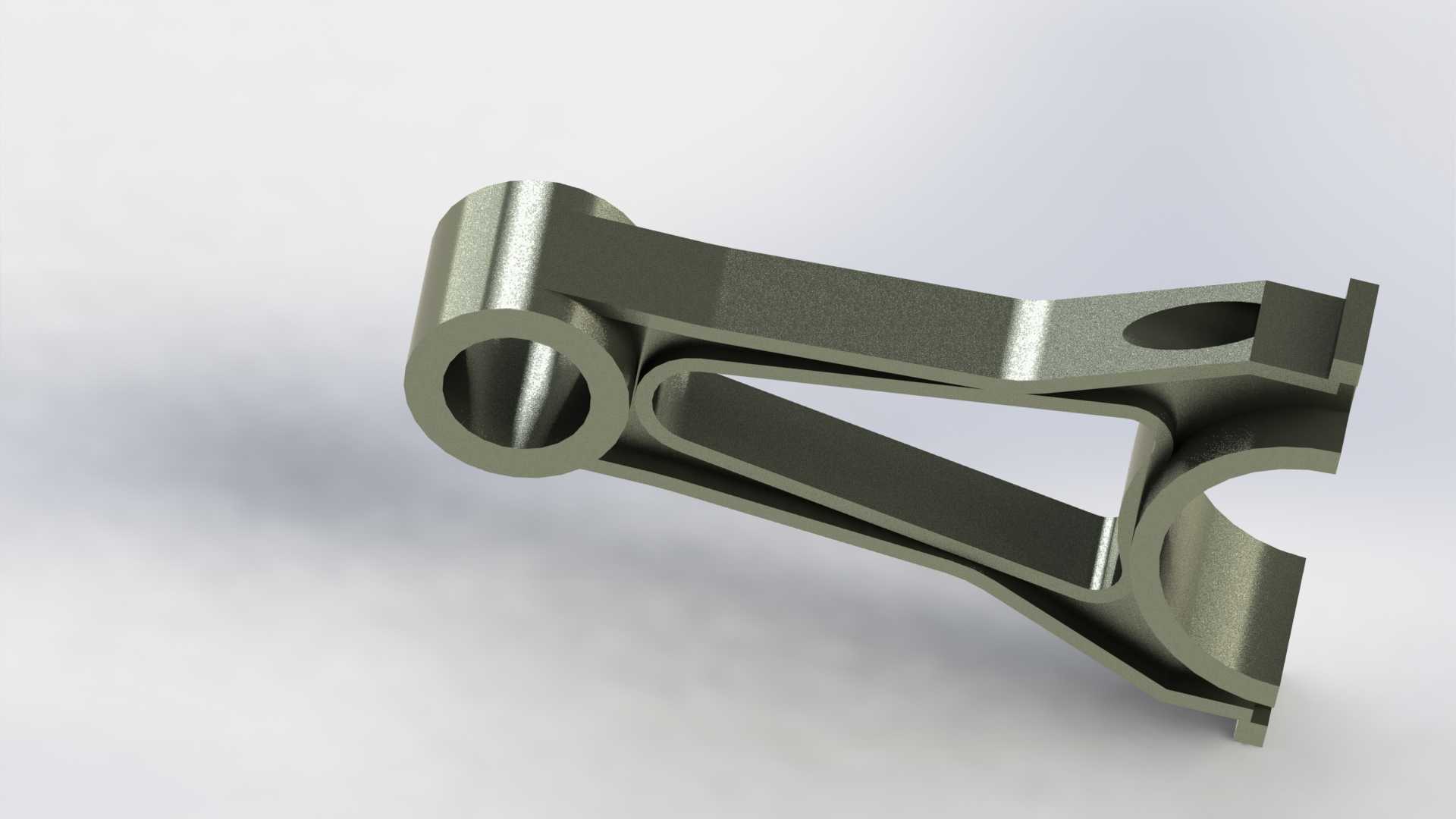

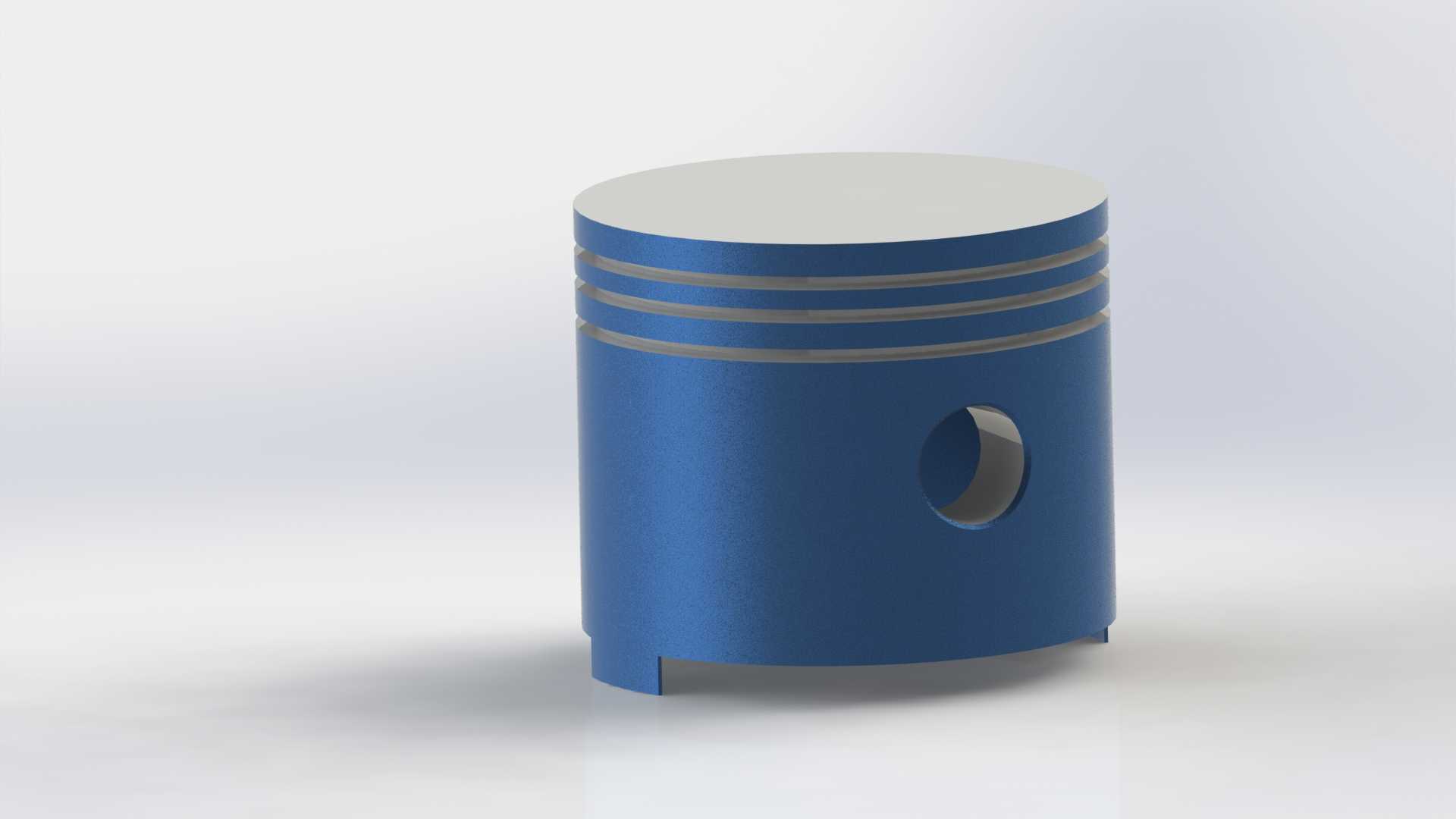

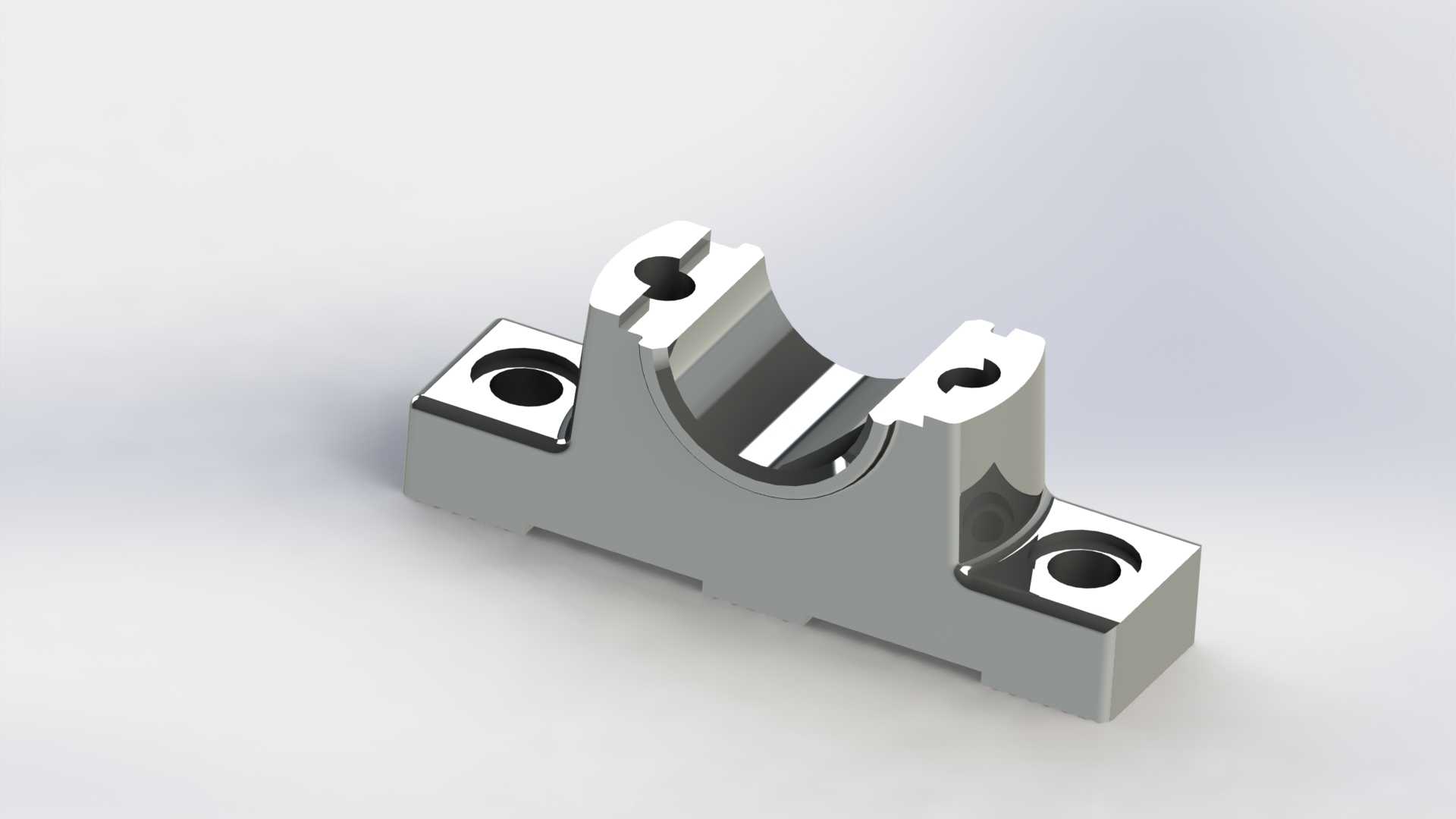

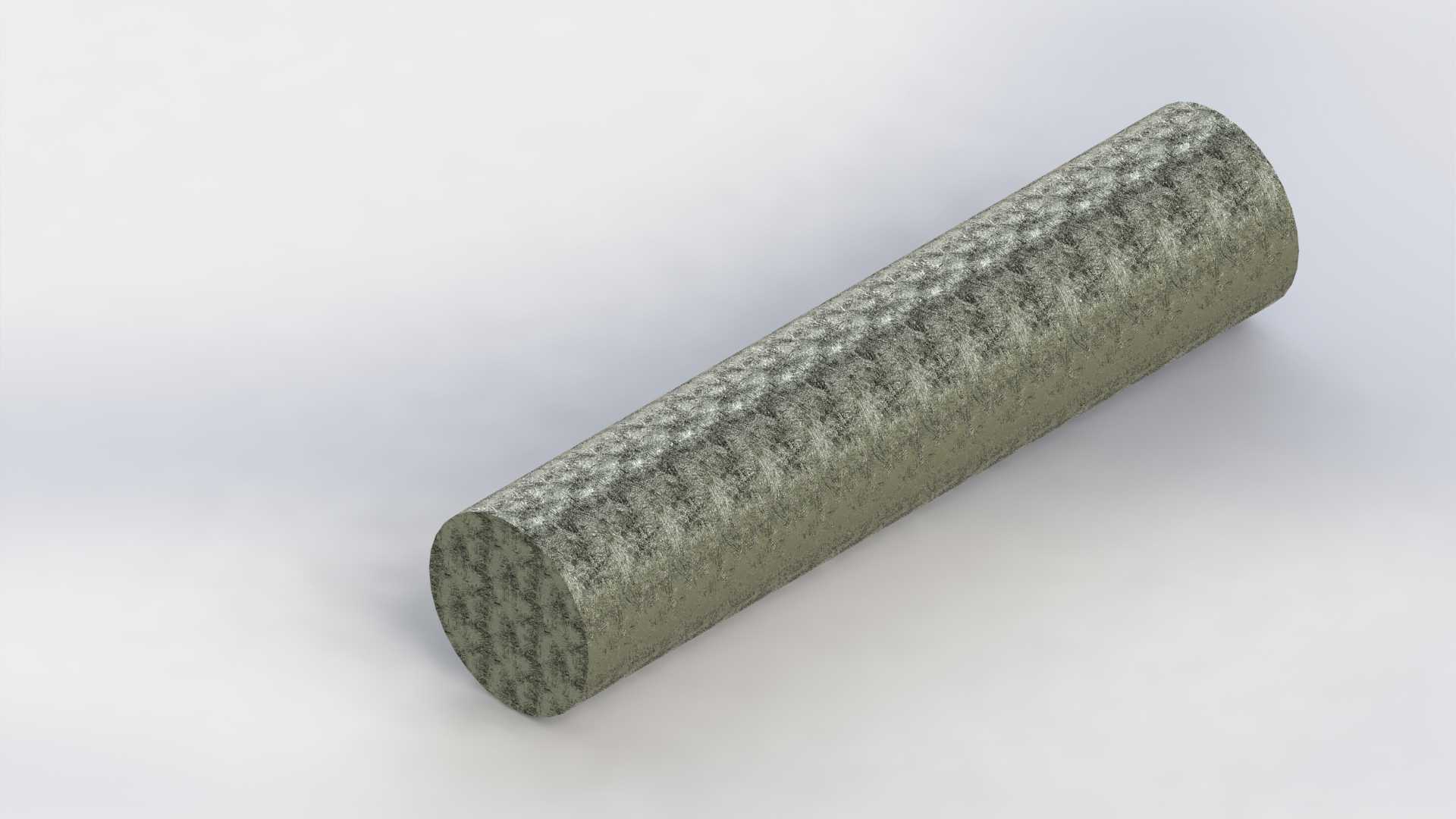

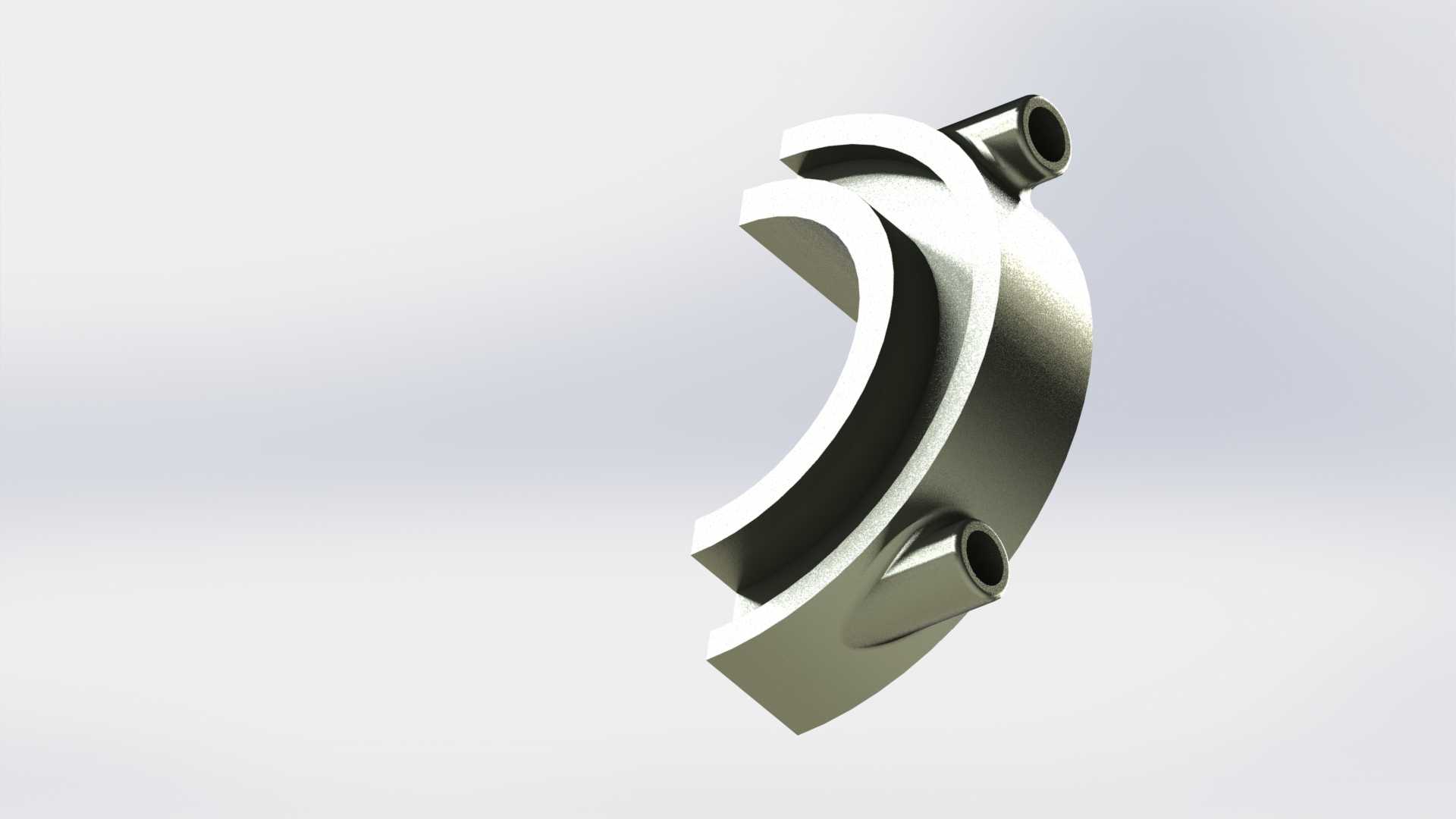

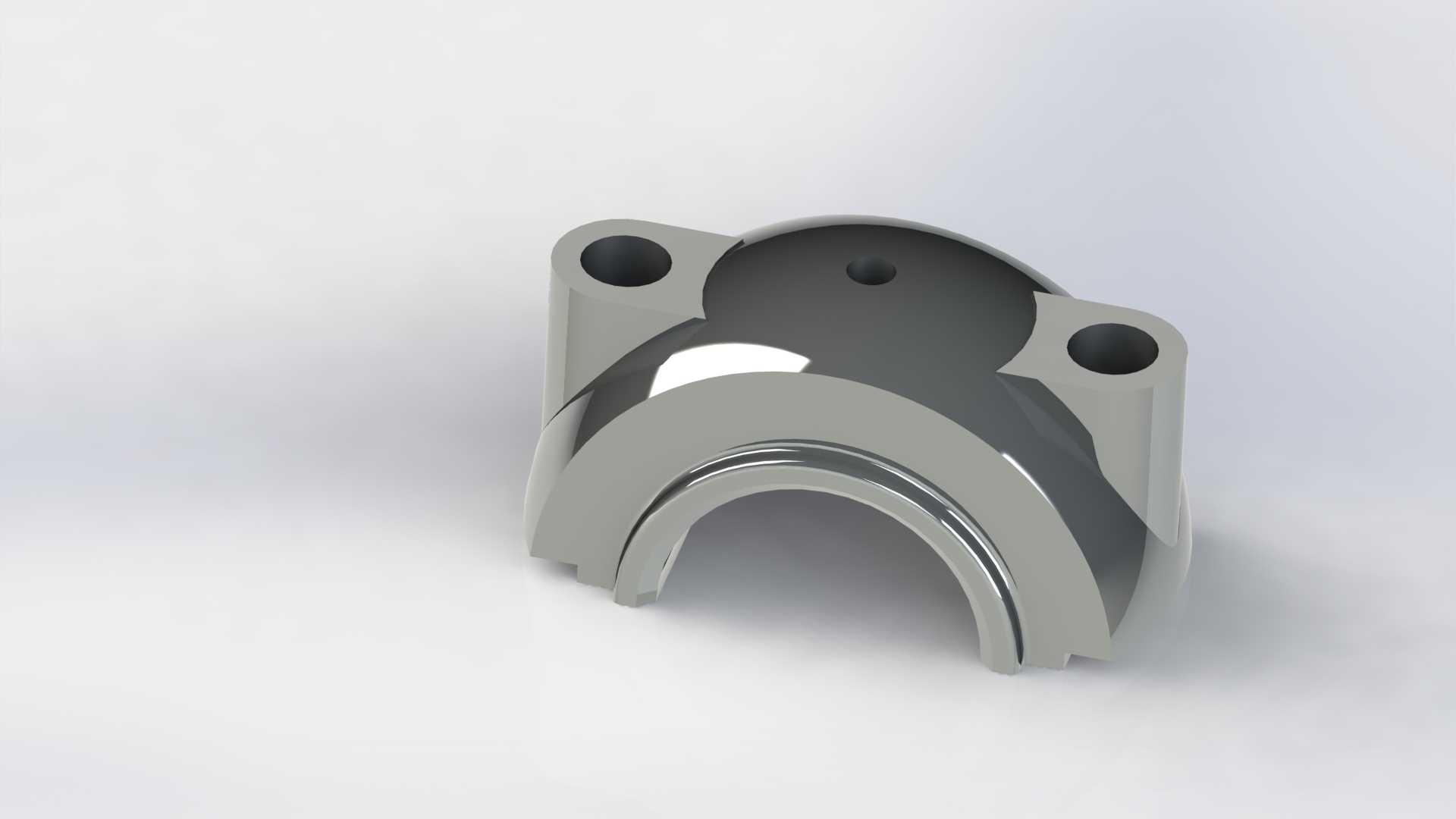

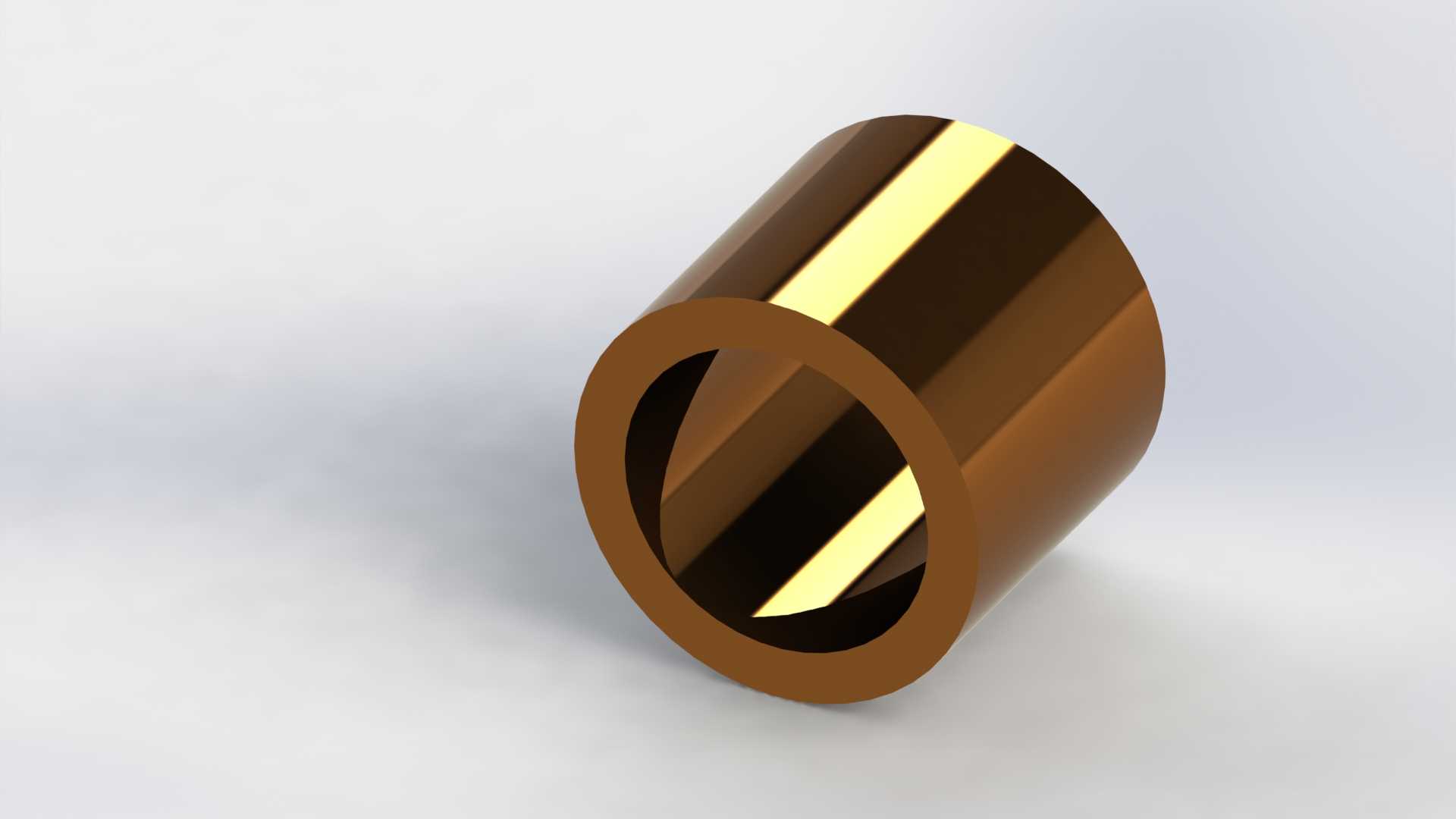

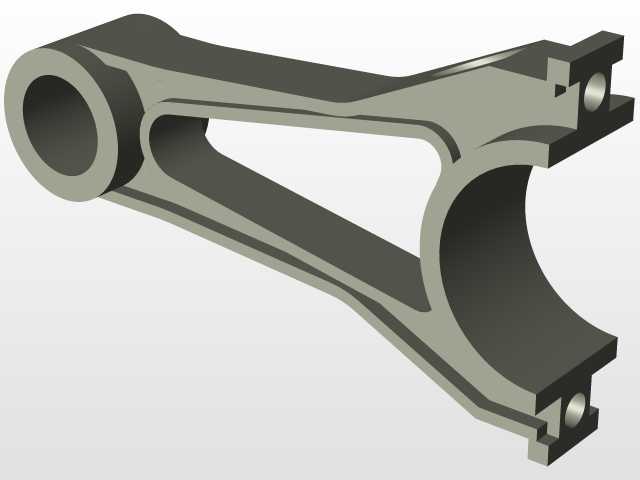

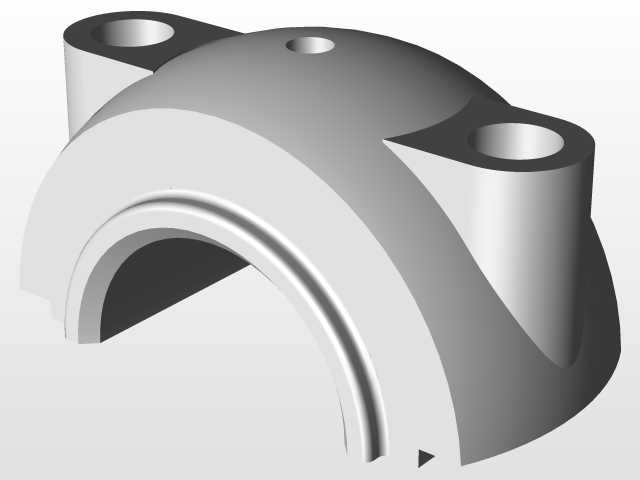

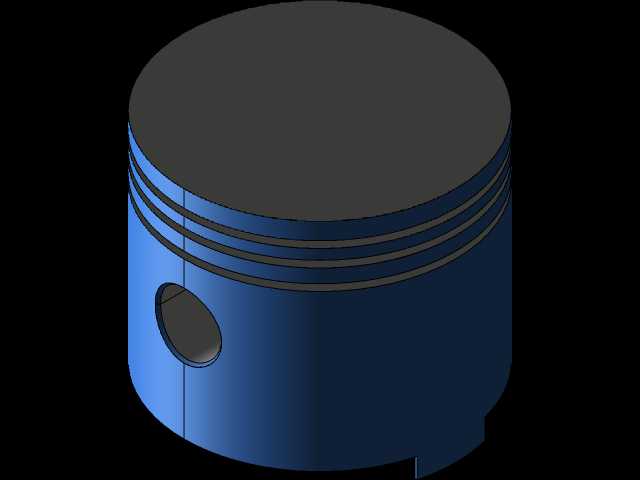

　　实际装配过程中，活塞部分的环槽结构是为了安装密封环，在做直线往复运动时隔绝腔室两侧的压力差，保证动力转换过程中的容积效率；连杆两端的铰接结构，一端通过活塞销和活塞连接，另一端和曲轴的曲柄销配合，铰接位置需要预留合理的配合间隙，既要保证转动灵活无卡滞，也要避免间隙过大造成运转冲击、产生异响。底部的两个支撑座是整套机构的安装基准，安装面的平面度、两个轴承孔的同轴度、安装孔的位置度都直接影响整套机构的运转平顺性，设计时需要将安装孔的位置尺寸和配套设备的机架安装位做匹配，保证装配时不需要额外修配就能完成定位固定。

　　在工况适配层面，这套结构的受力特点决定了各部件的强度校核方向：活塞主要承受轴向的推力，连杆在摆动过程中会同时承受轴向拉压和交变的弯曲载荷，曲轴的曲柄位置需要承受持续的扭转力矩和旋转离心力，因此各部件的过渡圆角位置都做了应力缓释设计，避免应力集中造成的疲劳断裂。做运动仿真时需要重点验证不同转速下的滑块运动速度、加速度变化曲线，确认机构运转时的惯性力处于可控范围，必要时可以在曲轴对应位置设计平衡重结构，抵消往复运动和旋转运动产生的不平衡力，降低设备运转时的振动水平。

　　从安装边界来看，整套组件的宽度方向尺寸由曲轴支撑座的外侧间距决定，高度方向尺寸需要覆盖曲轴回转的最低位置到活塞运动上止点的最高位置，长度方向尺寸要考虑连杆摆动到最大角度时的外侧轮廓，避免和周边的机架、管路等部件发生运动干涉。如果是应用在泵类设备上，活塞端会直接和泵腔的工作介质接触，这时候活塞的材质、密封结构还需要考虑介质的腐蚀性、温度特性，调整对应的材料选型和密封形式；如果是应用在内燃动力设备上，还需要配合配气机构、喷油点火结构的时序，匹配活塞的运动相位，保证整个动力循环的顺畅运行。
