小型发动机装配转运定位托盘结构

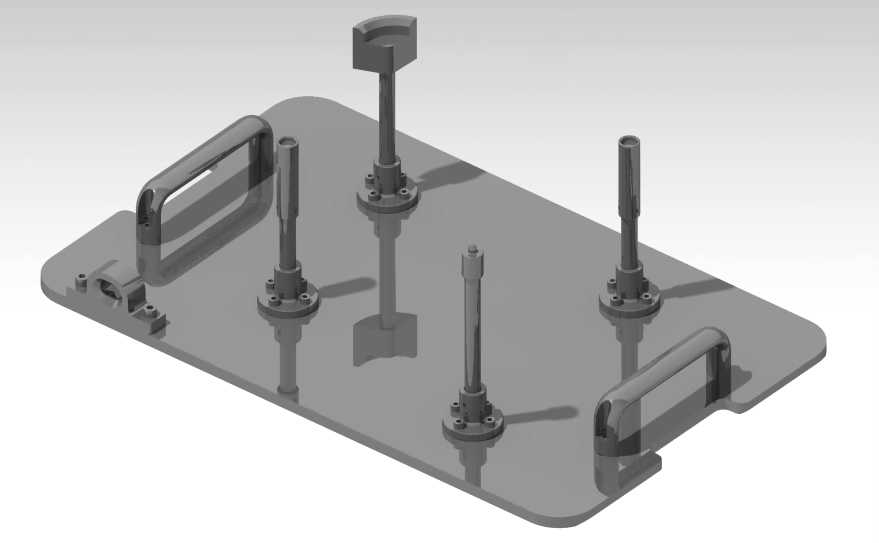

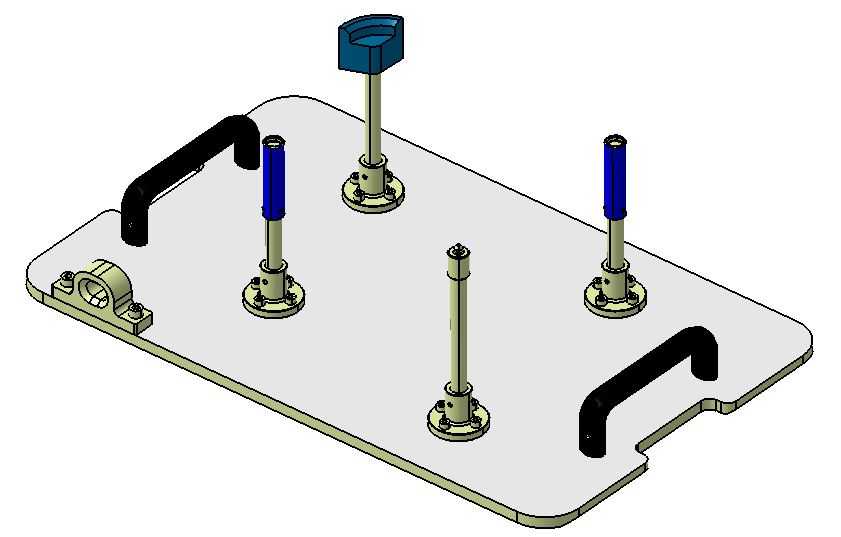

　　在小型内燃机的分装、总装以及厂内工序转运环节，这类专用托盘是衔接各工位流转的核心工装载体，区别于通用平板托盘，它的所有定位结构都围绕小型发动机的装配基准做了匹配设计，能避免转运、装配过程中工件移位带来的装配误差，也能减少工件磕碰损伤的概率。从结构布局来看，托盘主体采用带圆角的矩形平板基材，两侧对称设置了内嵌式提手结构，提手的握持空间做了圆弧过渡处理，既满足人工短距离搬移的操作空间需求，也不会因为突出结构占用过多线边存放、输送线流转的空间，平板边缘做了薄边倒角处理，避免操作过程中锐边划伤操作人员。托盘上的定位立柱是核心功能结构，每根立柱的安装位置都对应小型发动机缸体、端盖等部件的基准工艺孔位，立柱底部采用法兰式安装结构，

　　通过紧固件固定在托盘平板的预设安装孔上，这种可拆卸式的结构设计，一方面可以根据不同型号小型发动机的孔位差异更换对应规格的定位立柱，提升托盘的通用适配性，另一方面当立柱出现磨损、磕碰变形时，可以单独更换备件，不需要整体报废托盘，降低工装的长期使用成本。立柱的主体段做了等直径设计，和工件工艺孔的配合间隙控制在合理的装配公差范围内，既不会因为间隙过大导致工件定位偏移，也不会因为间隙过小造成工件取放卡顿，影响装配节拍；立柱顶端做了导向锥段，方便操作人员快速将工件对准定位柱放置，减少对位调整的辅助时间。其中一根加高的带缺口定位柱做了防错设计，只有工件按照正确的装配角度放置时，才能完全落位到托盘上，从源头上避免工件反装、

　　错装带来的后续工序质量问题。托盘平板上的定位柱安装孔位按照坐标式布局排布，所有安装孔的位置度公差严格匹配发动机装配的基准要求，保证工件放置到托盘上后，关键装配面的水平度、各部件的相对位置精度满足装配作业要求，不管是在托盘上完成附件装配、螺栓紧固，还是通过输送线流转到下一工位，工件的位置状态都能保持一致，不需要重复对位找正。在实际应用场景中，这类托盘既可以用于装配线旁的工序间临时存放，配合工作台完成小型发动机的油封、管路连接、附件安装等装配作业，也可以适配常规的辊道输送线，完成不同装配工位之间的自动流转，托盘底部的平面度经过精加工处理，在输送线上运行时不会出现卡滞、跳动的问题。两侧的提手结构除了满足人工搬移需求，也可以配套简易的吊装、

　　提升工装，实现整托盘工件的跨区域转运。从安装边界来看，托盘的整体外廓尺寸适配常见的小型发动机装配线工位间距，以及标准周转箱的存放尺寸，不需要对现有装配线、输送设备做改造就可以直接投入使用，定位立柱的高度根据小型发动机的主体高度做了匹配，既保证足够的定位深度，避免工件倾倒，也不会因为立柱过高干涉装配工具的操作空间，比如在拧紧发动机底部连接螺栓时，立柱的高度不会阻挡扭矩扳手的操作行程，操作人员可以在不拆卸工件的前提下完成各方位的装配作业。托盘的平板表面做了耐磨处理，长期使用过程中不会因为工件反复取放、工具剐蹭出现明显的凹痕、毛刺，避免这些表面缺陷影响工件放置的水平度，也方便日常的清洁维护，装配过程中滴落的机油、清洗剂可以直接擦拭清理，不会残留污渍影响后续使用。和通用的木质、塑料托盘相比，这种金属材质的专用装配托盘刚性更好，长期承重不会出现变形，定位精度保持性更强，适合在量产装配环节长期循环使用，能有效降低装配过程中的辅助作业时间，减少因为工件定位不准带来的装配质量问题，也能避免工件在转运过程中因为固定不牢出现磕碰掉漆、配合面损伤的问题。在做这类托盘的三维建模过程中，需要重点校核各定位立柱的相对位置度，和发动机工件的数模做虚拟装配验证，确认工件放置后各定位柱和工艺孔的配合状态，同时要模拟装配工具的操作空间，避免结构干涉，还要校核提手位置的人机工程合理性，保证人工搬移时的受力均衡，不会出现托盘倾斜导致工件滑落的风险。
