带脚轮的驾驶室转运承载小车结构

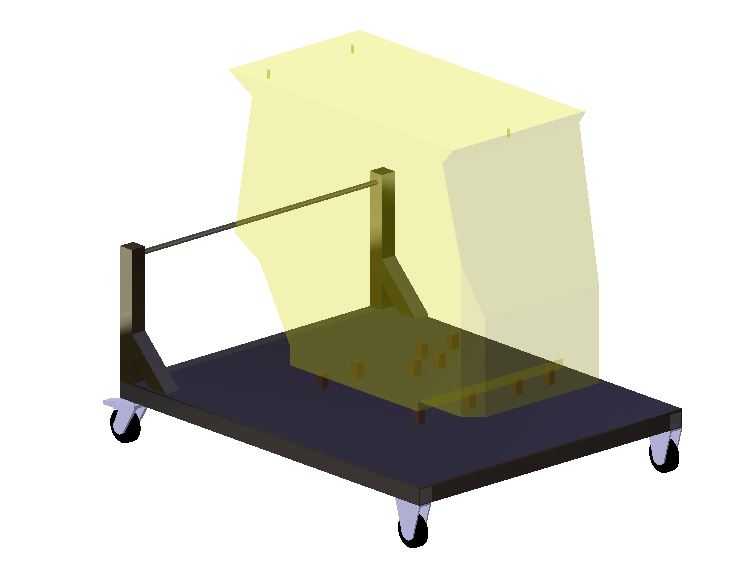

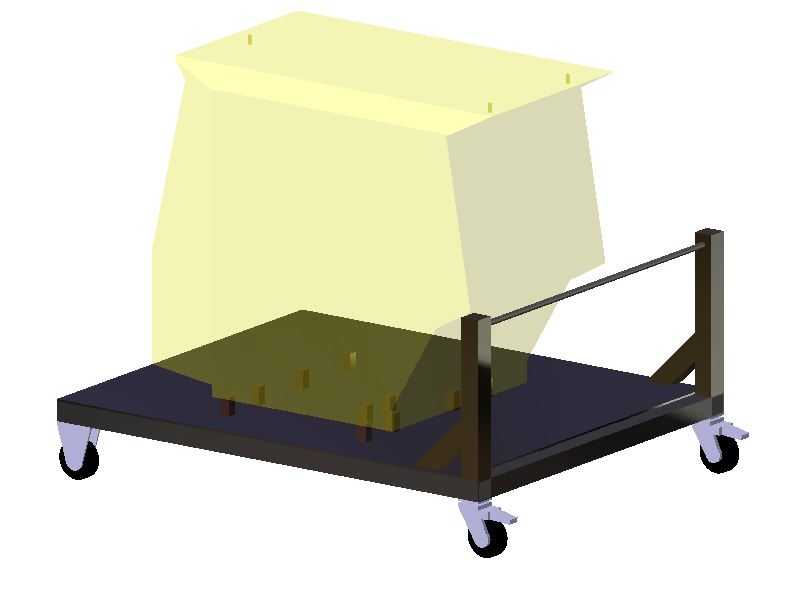

　　在工程机械、商用车驾驶室总成的生产转运环节，这类带脚轮的承载小车是焊装、涂装、总装车间内部工序流转的核心辅助工装，主要承担驾驶室白车身、涂装后壳体的工位间转移、临时暂存功能，替代传统的固定式工位架，适配多品种小批量的柔性生产需求，可在车间环氧地坪、硬化水泥地面上灵活推行，无需额外吊装设备辅助短距离移位。从结构设计逻辑来看，整车采用框架式承载底座，底部选用四个万向带刹车脚轮，其中两个脚轮配置刹车锁定结构，停靠作业时可踩下锁止片固定整车位置，避免装配作业时车体滑移；底座框架采用矩形钢管焊接成型，框架上表面铺设整块承载平板，平板上根据驾驶室底部的定位凸台位置，预留了对应的定位避让槽与支撑凸点，确保驾驶室落位后不会出现横向、纵向窜动，

　　支撑点完全匹配驾驶室底部的加强筋位置，避免壳体局部受力产生变形。上部的防护栏采用单侧开合的横杆结构，横杆通过两端的立式支架固定在底座侧边，推行时可作为扶手使用，同时能对驾驶室侧边形成防护，避免转运过程中驾驶室侧面与周边设备、墙体发生剐蹭，防护栏的高度经过匹配设计，刚好处于驾驶室侧围下部位置，不会遮挡驾驶室本体，也方便作业人员观察落位状态。设计过程中优先考虑了承载边界，底座的整体长宽尺寸完全覆盖驾驶室底部的最大投影轮廓，单边预留50mm的安全余量，避免驾驶室边缘超出底座范围造成磕碰；脚轮的单轮额定载荷经过核算，四个脚轮的总承载能力预留1.5倍安全系数，可覆盖不同配置驾驶室的重量波动，即使搭载部分预装内饰件的驾驶室总成，

　　也不会出现脚轮变形、推行卡滞的问题。定位支撑结构的高度统一控制在同一水平面，平面度公差控制在1mm以内，避免驾驶室落位后出现倾斜，导致车门、覆盖件的装配基准偏移；底座下部预留了100mm的离地间隙，可适配车间常见的手动液压叉车叉取高度，当需要跨车间长距离转移时，可直接用叉车托起整个小车转运，无需额外吊装驾驶室本体，减少吊装过程中的磕碰风险。这类转运小车的推行把手高度设置在距离地面900mm位置，符合人体工程学作业高度，作业人员推行时无需弯腰发力，长时间转运作业也不易产生疲劳；整车所有焊接位置都做了打磨去毛刺处理，外部棱角做了圆角过渡，避免转运过程中刮伤作业人员或者驾驶室漆面。在实际生产场景中，这类小车可直接对接焊装线的下线工位，

　　驾驶室焊接完成后通过行吊直接落放到小车上，作业人员可直接推行到涂装前处理工位，完成涂装工序后再通过该小车转运到总装工位待装，全程无需二次吊装换位，大幅降低了驾驶室壳体的磕碰损伤率，同时减少了行吊的占用时间，提升车间内部的物流周转效率。针对不同型号的驾驶室，只需更换底座上的定位支撑块即可实现通用，底座框架、脚轮、防护栏部分可完全复用，大幅降低了工装的制作成本，也减少了车间内工装的存放占用空间。
