汽车产线用静止滑轨固定框架结构

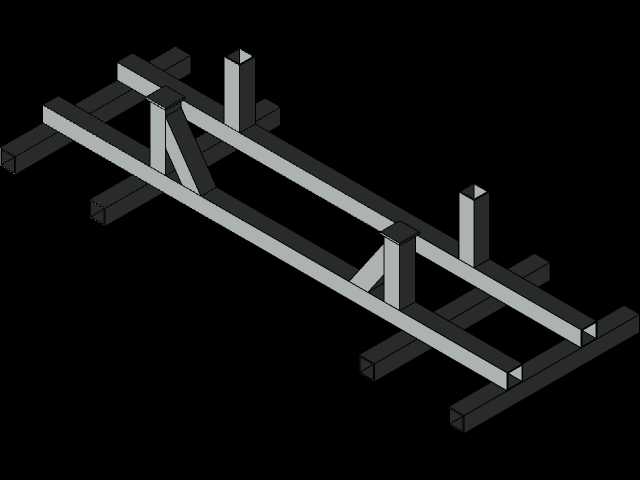

　　在汽车零部件焊装、总装工位的物料滑移输送场景中，这类静止滑轨固定框架是承载滑移工装、保障工位物料精准停靠的核心支撑部件，区别于带动力的往复输送滑轨，该类静止滑轨无需配置驱动单元，仅作为滑移载体的停靠基准与承载基座，适配工位间短距离无动力滑移的工装输送需求，常见于白车身侧围分焊工位、内饰件预装工位的工装停靠位，用来承接沿滑轨推送过来的带件工装，限制工装的横向与垂向窜动，保障作业过程中工装位置稳定，避免工件偏移影响装配或焊接精度。从结构设计逻辑来看，该框架采用型材组焊的框架式结构，主承载梁采用弧形变截面设计，对应中部集中承载的受力工况，相比等截面直梁，弧形梁在相同型材规格下可提升中部垂向承载能力，减少重载下的跨中挠度，

　　避免滑轨安装面因框架变形出现平直度超差，导致滑移工装卡滞。框架上设置的多组竖向立柱为滑轨安装提供定位基准，立柱与主横梁之间设置三角加强筋，对应滑移工装停靠时的冲击载荷与长期静载下的应力集中区域，通过加强筋分散立柱根部的焊接应力，避免长期承载后出现焊缝开裂的问题。从安装边界来看，该框架总长度方向尺寸覆盖600mm量程范围，宽度方向适配常规双列滑移滑轨的安装孔距，底部支脚设置安装孔位，可通过膨胀螺栓或T型螺栓与工位地坪、铝型材工作平台固定，安装时需保证两侧滑轨安装面的平面度公差控制在0.2mm/m以内，平行度公差不大于0.3mm，避免滑移工装在推入过程中出现别卡。结构受力层面，该框架的安全系数分布通过有限元分析验证，

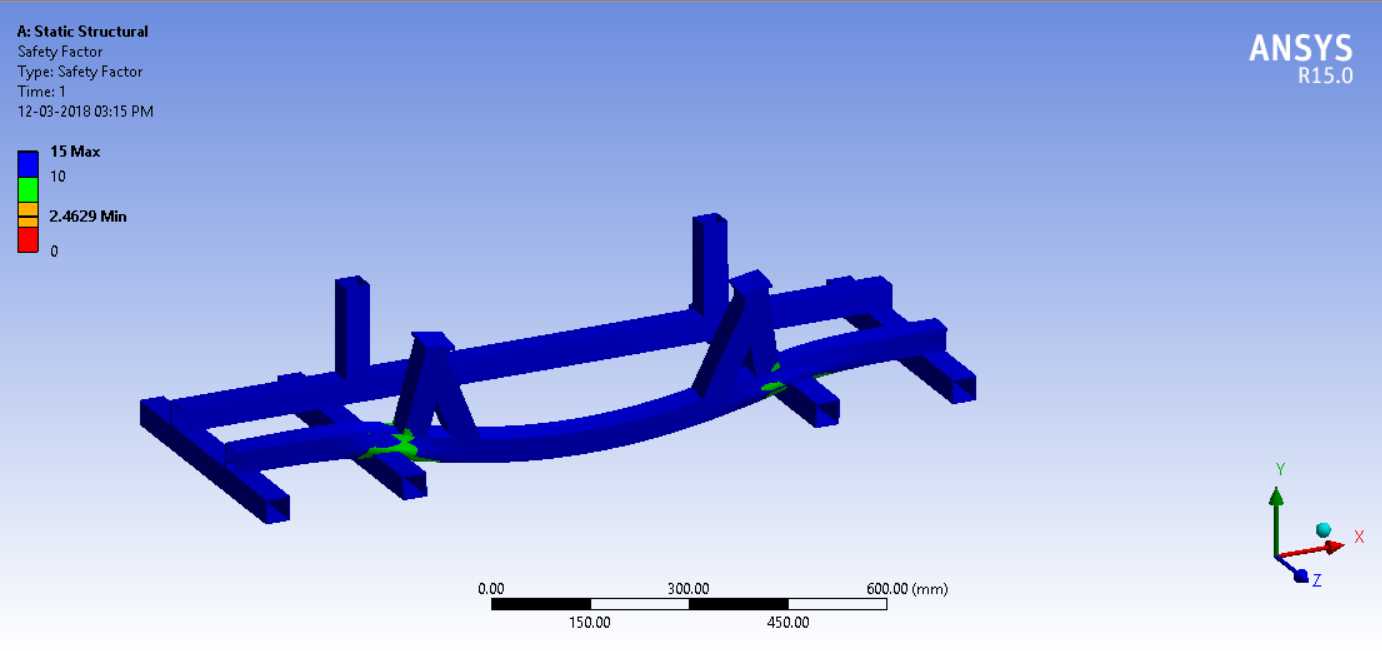

　　最小安全系数出现在主横梁与立柱连接的筋板端部，对应长期承载下的疲劳薄弱区域，设计时针对该区域做了焊缝倒角处理，减少应力集中系数，最大安全系数出现在支脚与安装面接触区域，该区域应力水平极低，可满足长期重载下的结构强度要求。实际应用中，该框架可适配带防滑定位销的滑移工装，当工装沿滑轨推送至停靠位时，框架上预设的定位块可与工装上的限位槽配合，实现工装的快速锁止，无需额外设置夹紧机构即可满足工位作业的定位精度要求，适配汽车零部件预装过程中频繁推拉工装的作业节奏，减少工装定位的辅助时间。框架的型材选型结合工位承载需求确定，主承载梁采用矩形型钢组焊，相比板材焊接的箱型梁，矩形型钢的焊接变形量更小，后期校形工作量更低，适合批量工位的快速搭建。

　　在滑轨安装面的加工处理上，框架焊接完成后需对滑轨安装基准面做铣削处理，去除焊接变形带来的平面度误差，保障滑轨安装后工作面的平直度，避免滑移过程中出现阻力波动。针对车间内焊渣飞溅、切削液滴落的工况，框架表面做喷塑防锈处理，相比普通喷漆层，喷塑层的耐磨与抗腐蚀性能更优，可适应车间复杂作业环境下的长期使用，减少后期维护除锈的工作量。
