工字钢截面参数规范与结构设计参考

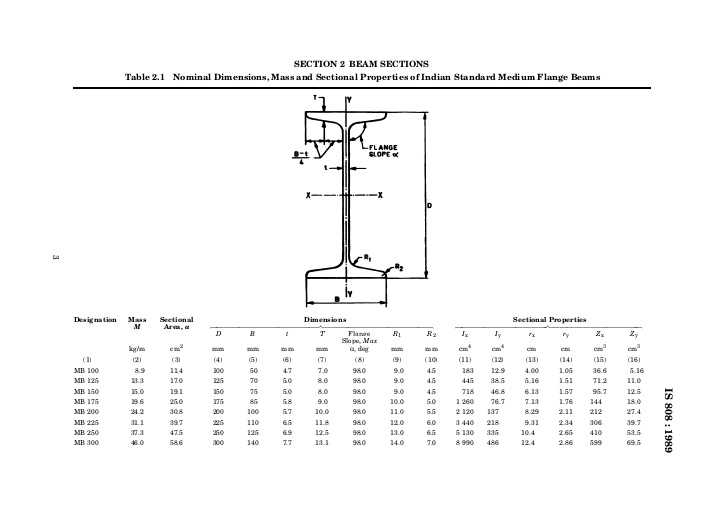

　　在厂房承重骨架搭建、重型设备支撑机架设计、大跨度栈桥结构布设这类场景里，工字钢作为核心受弯构件，其截面参数的规范性直接决定整套结构的安全冗余与材料利用率，不少刚入行的结构设计人员容易忽略截面细节的尺寸边界，导致后期安装时出现翼缘与连接板不匹配、加劲肋焊接空间不足的问题。这套工字钢规范参考资料，把不同规格工字钢的截面轮廓尺寸、各部位形位公差、截面特性参数做了系统梳理，从翼缘的斜度控制、腹板与翼缘的过渡圆角半径，到截面惯性矩、回转半径、截面模量这些结构计算必备参数，都对应到具体的截面标注位置，设计人员在做受力验算时可以直接对应取值，不用再反复核对不同标准的参数差异。做三维建模的时候，很多人习惯直接调用标准件库的模型，

　　但遇到特殊承重需求需要调整截面尺寸时，往往不清楚各部位尺寸的比例约束，比如翼缘厚度与腹板厚度的匹配关系、翼缘外伸宽度与厚度的比值限值，这些参数直接影响构件的局部稳定性，要是盲目改尺寸，很容易出现翼缘局部失稳的问题，这份规范里明确了不同受力工况下的尺寸边界，做参数化建模时可以把这些约束条件写入建模逻辑，避免生成不符合构造要求的截面。在设备机架设计场景中，工字钢的安装边界往往需要和其他构件配合，比如和H型钢做拼接时的坡口尺寸、和立柱连接时的节点板预留尺寸，这些细节在常规的标准件模型里不会体现，规范里标注的截面各部位详细尺寸，能帮设计人员在装配阶段提前预判干涉问题，比如腹板上穿螺栓的最小边距、翼缘表面焊接连接板的可用平面范围，

　　都可以通过截面标注的尺寸直接核算，不用等模型做完再反复调整。不少现场施工反馈的安装问题，追根溯源都是设计阶段没有把控好截面的尺寸公差，比如工字钢翼缘的斜度偏差导致连接板无法贴合，或者腹板的波浪变形超过限值影响构件的整体受力，这份规范里给出的形位公差要求，可以作为三维建模时的公差标注依据，在出工程图时直接把对应的公差要求标注到位，减少生产加工阶段的沟通成本。做结构受力计算时，截面特性参数的准确性直接影响计算结果，很多人在做非标工字钢设计时，随意估算截面惯性矩，导致计算出来的挠度和实际受力偏差很大，规范里给出的截面特性计算逻辑和对应参数值，能帮设计人员快速校核非标截面的受力性能，在保证承重能力的前提下优化材料用量，避免不必要的材料浪费。

　　在大跨度梁结构设计中，工字钢的侧向长细比控制是很容易忽略的点，规范里结合截面的回转半径参数，给出了不同支撑间距下的构件选型参考，设计人员可以根据实际的支撑布置情况，快速匹配合适的工字钢规格，不用反复试算调整。另外在做三维装配模拟时，工字钢的端部切割尺寸、与其他构件的连接节点构造，都需要以截面的准确尺寸为基础，要是截面尺寸有偏差，后续的节点设计、螺栓排布都会出现连锁错误，这份规范里的截面标注足够细致，从翼缘的边缘圆角到腹板的厚度公差都有明确数值，能保证建模时的截面轮廓和实际生产的型材尺寸一致，减少后期施工阶段的设计变更。对于做设备支撑底座的设计人员来说，工字钢的截面高度直接影响底座的整体高度，翼缘宽度决定了地脚螺栓的布置空间，这些尺寸边界在选型阶段就要明确，规范里的参数表可以直接作为选型依据，结合设备的动载荷、静载荷参数，快速筛选出满足承重要求且安装空间适配的规格，避免出现选型过大导致成本浪费，或者选型过小留下安全隐患的问题。
