双列直插式电子集成电路封装结构

　　在电子设备的整机结构设计环节，直插式集成电路是PCB板级装配中应用极广的基础半导体器件，这类器件的三维建模精度直接影响后续电路板布局、外壳干涉检查、装配工艺验证的全流程效率。不同于表贴封装的器件，双列直插结构的引脚采用贯穿PCB板孔的焊接方式，在工业控制板卡、老式家电主控板、教学实验电路、电源管理模块中仍有大量存量应用场景，尤其在对焊接强度、抗振动性能要求较高的工业类设备里，这类封装的器件比薄型表贴芯片具备更可靠的机械连接性能，能承受更大幅度的温度循环应力与机械冲击载荷。

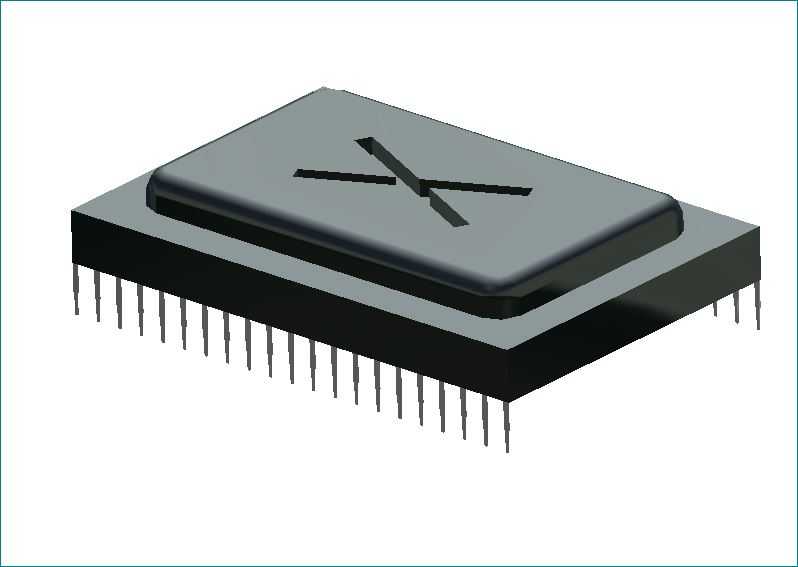

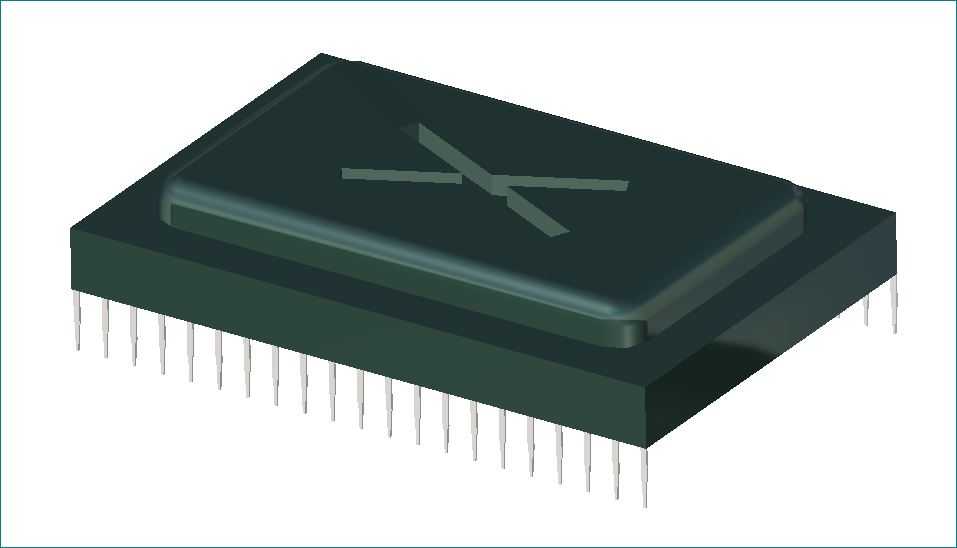

　　从实际功能来看，这类集成电路内部承载了经过晶圆切割、键合封装的半导体芯片，通过两侧平行排布的金属引脚实现内部电路与外部PCB走线的电气连接，可实现信号放大、逻辑运算、电源稳压、信号切换等不同的电路功能，是电子系统里实现核心电气功能的载体。建模过程中首先要明确封装的外形边界，主体塑封部分采用矩形带边角圆弧过渡的结构，顶部的标识区域做了轻微的凹陷特征还原，对应实际器件表面的丝印标识位置，塑封本体的厚度需要匹配常规波峰焊工艺的器件高度上限，避免在装配后与设备外壳、散热片、相邻接插件产生空间干涉。

　　引脚部分的设计是这类器件建模的核心细节，每一侧的引脚采用等间距排布，引脚伸出塑封本体的长度、引脚自身的截面尺寸、引脚的弯折角度都严格对应实际量产器件的尺寸规范，引脚末端做了微小的倒角处理，还原实际器件引脚便于插装的导向结构，同时在建模时保留了引脚与塑封本体结合处的过渡特征，避免出现结构上的直角硬连接，和实际器件的包封结构保持一致。塑封本体的表面做了细微的哑光质感处理，还原环氧塑封材料的实际表面状态，金属引脚部分保留了金属镀层的质感特征，和实际器件的可焊性镀层外观匹配。

　　在安装边界的考量上，建模时预留了PCB板安装后的引脚伸出长度空间，器件本体底部与PCB板面的间隙符合实际装配的支撑高度要求，这个间隙既可以保证焊接时焊锡的良好浸润，也能避免器件本体直接贴紧PCB板面导致的焊接清洗困难、应力集中拉扯引脚等问题。在做整机结构校验时，这类模型可以直接导入装配环境，验证器件周边的走线空间、散热空间是否充足，比如当器件需要额外加装散热片时，可以通过模型快速核对散热片的安装卡扣是否会和周边的电容、电阻、接插件产生位置冲突，也能提前确认器件上方的设备外壳内壁是否预留了足够的安全距离，避免装配时出现压损器件的问题。

　　对于刚接触电子结构设计的工程师来说，这类基础元件的精准建模能帮助建立板级器件的尺寸规范意识，很多新手在做PCB布局时容易忽略器件的实际三维高度，只关注二维的 footprint 尺寸，往往到了样机装配阶段才发现器件和外壳干涉、或者和相邻的高元件件产生位置冲突，导致需要重新改板，拖慢项目进度。而精准的三维模型可以在设计阶段就完成全空间的干涉检查，把装配问题提前在虚拟环境中排查完毕。另外在做教学演示、虚拟装配仿真时，这类还原度较高的元件模型也能让学习者更直观地理解直插器件的装配流程、焊接位置的空间关系，比单纯的二维原理图更具实操参考价值。

　　不同于定制化的专用芯片封装，这类通用双列直插封装的尺寸具备行业通用性，建模时遵循通用的封装尺寸规范，可以适配同封装不同功能的多款器件的装配校验需求，不用针对每一款同封装芯片重复建模，能大幅提升结构设计的复用效率。在做设备的维修性仿真时，也可以通过模型模拟器件的插拔、焊接操作空间，确认器件周边是否预留了足够的烙铁操作位置，避免后期维修时出现操作空间不足、拆卸器件容易烫坏周边元件的问题。
