洗衣机外壳注塑成型模具三维结构设计

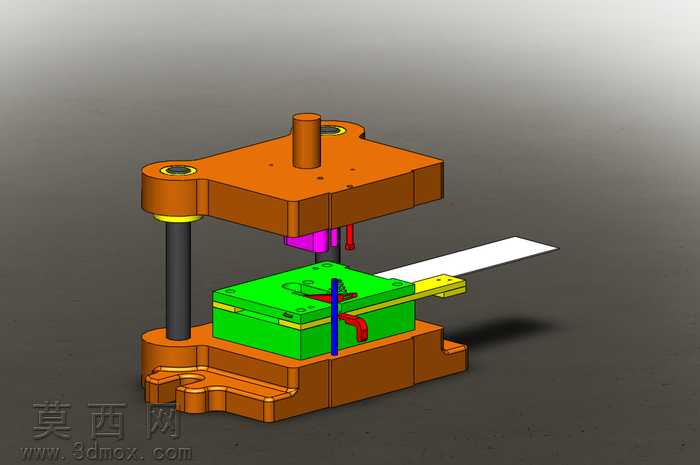

本套洗衣机模具采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循注塑模具设计规范，对各零部件的装配公差、配合间隙进行了精准设定，确保模具开合模动作顺畅无干涉。模型整体采用分层式模架结构，上下模座通过导柱导套实现精准导向，导向部件采用耐磨钢材材质设定，表面做硬化处理模拟，可有效提升模具长期使用的定位精度与使用寿命。模腔部分针对洗衣机塑料外壳的成型需求做了针对性结构设计，型腔表面按照塑件外观要求做了高光质感模拟，型芯部分对应塑件内部的卡扣、安装柱等结构做了精准的特征还原，同时预留了合理的脱模斜度，避免成型后塑件出现粘模、拉伤等问题。浇注系统采用侧浇口进料方式，流道布局经过优化设计，可保证熔融塑料在型腔内的流动均衡，减少塑件成型后的翘曲、缺料等缺陷。冷却系统围绕模腔与型芯做了环绕式水路布局，可实现成型过程中的均匀快速降温，有效缩短注塑成型周期，提升生产效率。顶出机构采用顶针与推板结合的组合式顶出结构，顶出力分布均匀，可避免顶出过程中塑件出现变形、顶白等外观缺陷。渲染阶段对不同零部件做了差异化材质区分，模架部分采用橙色金属烤漆质感模拟，导柱导套采用发黑处理钢材质感，型腔部分采用高亮模具钢材质，活动部件采用不同色彩区分，可清晰直观地展示各部分的结构关系与动作逻辑。整体设计充分考虑了家电类注塑件的批量生产需求，结构布局合理，各功能系统完善，可直接用于模具结构评审、生产加工参考以及注塑工艺调试的三维参照。
