铃木GS750发动机机油滤清器螺塞结构设计

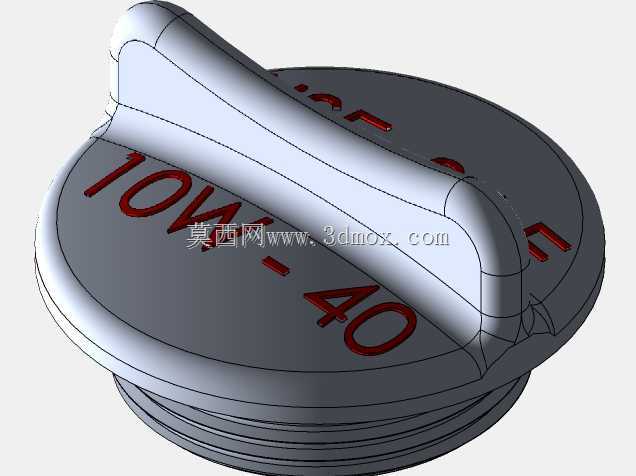

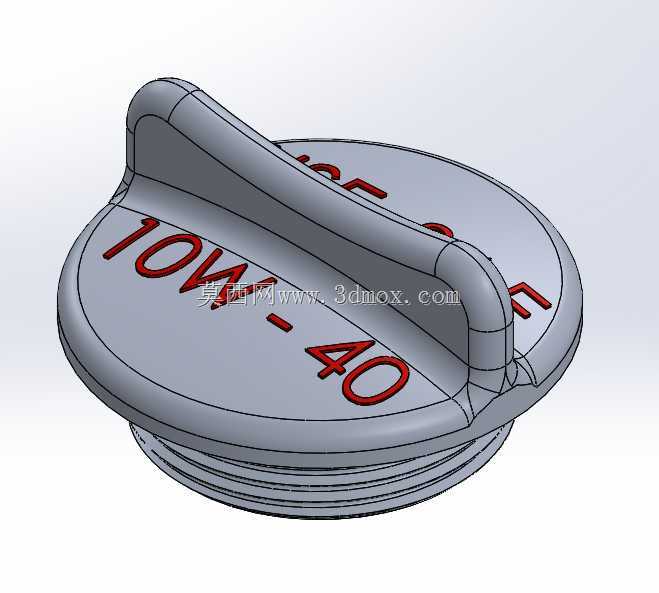

　　在摩托动力单元的润滑系统布局里，机油滤清器端的螺塞是承担密封、辅助操作、标识功能的关键小尺寸结构件，这类零件看似不起眼，却直接影响日常维保操作的便利性与润滑回路的密封可靠性，尤其在大排量街车的高转速运行工况下，螺塞的结构合理性会直接关联机油渗漏风险、维保操作效率。这款适配铃木GS750机型的螺塞，安装位置位于发动机外侧机油滤清器的加注/检修端口，日常维保场景中，技师无需借助额外专用工具，直接握持顶部的一体式握持筋即可完成旋紧与拆卸操作，相比需要套筒或扳手配合的沉头螺塞，这种外露式握持结构能大幅缩短换油、机滤更换作业的操作时长，也能避免野外应急维保场景下因工具缺失无法完成操作的问题。从功能特性来看，该螺塞下部设置多圈连续外螺纹结构，

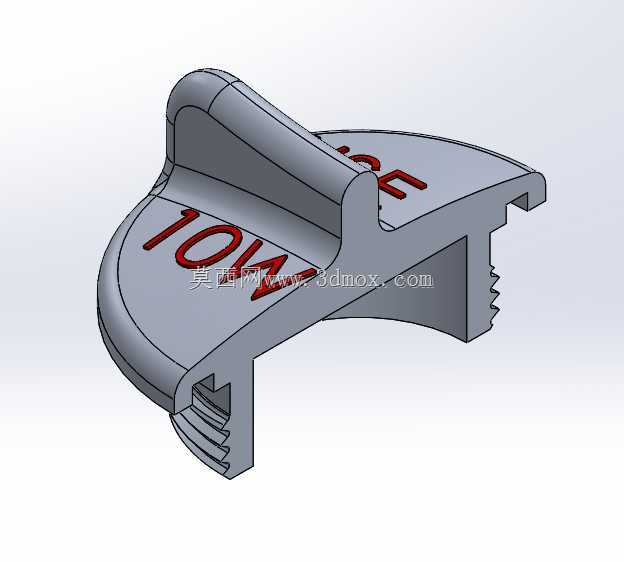

　　螺纹参数与机油滤清器端口的内螺纹完全匹配，螺纹副的配合公差控制在中等精度等级，既保证旋合过程顺畅无卡滞，又能通过螺纹牙型的紧密贴合实现径向密封，螺纹末端设置的小尺寸退刀槽能避免旋紧到位后螺塞底部与端口台阶发生硬顶干涉，保证密封面完全贴合。螺塞的圆盘形主体顶面做了下沉式标识凹槽，凹槽内模压10W-40的机油标号字样，日常使用中能直观提醒维保人员该机型适配的机油粘度等级，避免错加不符合规格的机油造成润滑性能下降，标识采用凹槽填充的结构，相比丝印或粘贴标识，不会因长期接触机油、高温烘烤出现标识脱落、模糊的问题，在整机全生命周期内都能保持标识清晰可辨。顶部的握持筋采用流线型圆弧过渡设计，筋的高度与宽度经过人机工程校核，

　　成年人手指握持时能获得足够的摩擦力矩，旋紧过程中不会出现打滑硌手的问题，筋与圆盘主体的连接位置做了大圆角过渡，既消除了应力集中点，避免拆装过程中受力过大导致握持筋断裂，也能减少加工过程中的应力残留，提升零件的结构强度。从安装边界尺寸来看，螺塞的整体外径略大于滤清器端口的外径，旋紧到位后圆盘底面能完全覆盖端口的密封端面，配合端面的密封垫片（模型中预留了垫片安装的环形槽位），能实现端面与螺纹的双重密封，即使发动机在高转速运行时机油压力出现波动，也不会出现机油渗漏的问题；螺塞的整体旋合长度经过匹配计算，旋紧后螺纹的有效啮合圈数满足密封与承压要求，不会因啮合圈数过少导致螺塞在油压冲击下松脱，也不会因啮合过长导致拆装阻力过大。设计过程中，

　　这类螺塞需要重点平衡几个核心矛盾：一是握持结构的尺寸不能过大，避免突出发动机外轮廓过多，在车辆倾倒或发生小磕碰时直接撞击螺塞造成结构损坏；二是螺纹的配合精度不能过高，否则铝合金材质的滤清器端口在多次拆装后容易出现螺纹滑牙，也不能过于松旷导致密封失效；三是顶面的标识深度要控制合理，过深会削弱螺塞顶面的结构强度，过浅则标识辨识度不足。实际建模过程中，需要先确定端口的螺纹规格、密封端面的尺寸基准，再反向推导螺塞的各部分尺寸，握持筋的曲面造型需要兼顾握持手感与模具脱模的工艺性，所有转角位置都要设置合理的铸造或注塑圆角，避免零件生产过程中出现应力集中导致的开裂问题。这类小尺寸动力辅件的设计，往往最能体现结构设计的细节功底，没有复杂的传动或运动结构，却需要在有限的安装空间内，同时满足操作便利性、密封可靠性、标识功能性、结构耐久性多重要求，每一处尺寸的微调、每一个圆角的设置，都要结合实际使用场景的受力情况、操作习惯反复校核，才能保证零件在整机长期运行过程中稳定发挥作用，不会因为小零件的失效影响整个动力系统的正常运行。
