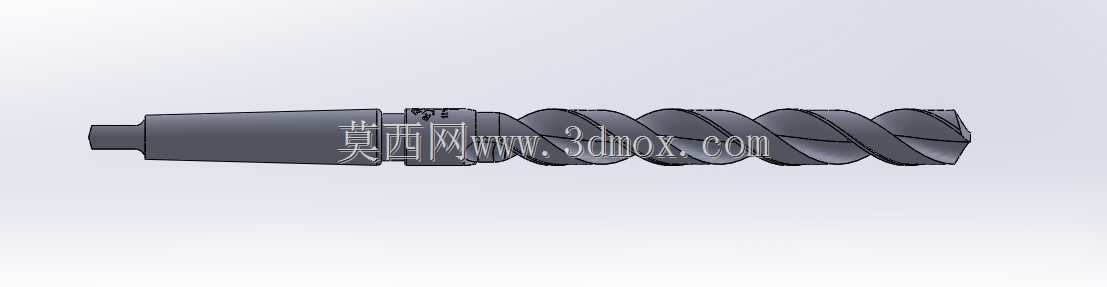

带莫尔斯锥柄118度尖部麻花钻头结构

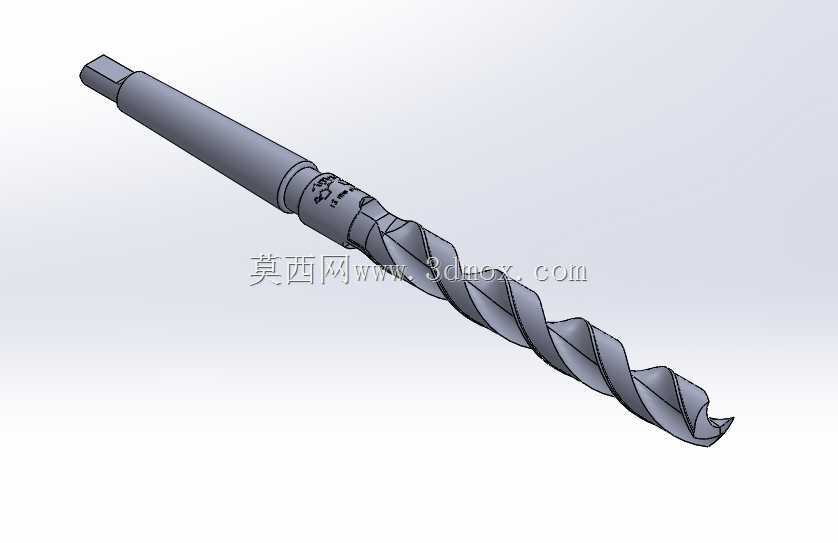

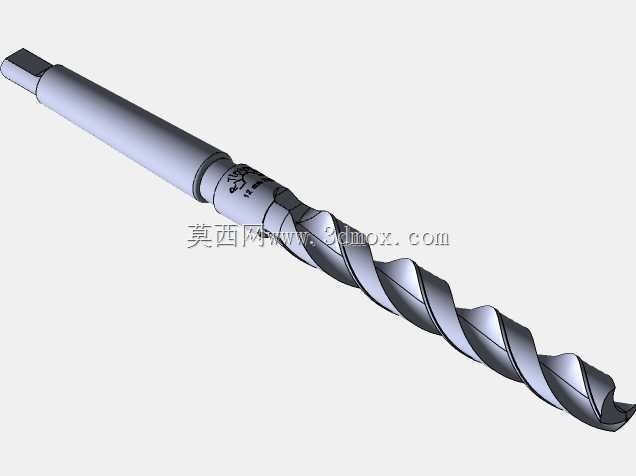

　　在金属切削加工场景里，锥柄麻花钻是钻床、车床、镗床等设备上完成孔加工工序最常用的刀具之一，这款带莫尔斯锥的钻头，核心适配需要大扭矩传递、同轴度要求较高的钻孔工况，尤其是在普通立式钻床、摇臂钻床上加工钢件、铸铁件等实体材料的预制孔工序中，莫尔斯锥柄的自锁特性可以保证刀具装夹后不会在大进给切削时出现打滑、掉刀的问题，同时能保证刀具回转轴线与机床主轴轴线的同轴度，减少钻孔过程中的偏摆量，提升孔的位置精度与内壁粗糙度表现。从结构设计逻辑来看，这款钻头的柄部采用标准莫尔斯圆锥结构，锥面的锥度严格遵循通用刀具装夹的标准参数，安装时依靠锥面之间的静摩擦力传递主轴的扭矩与轴向进给力，柄部末端的扁尾结构，一方面是为了在拆卸钻头时，

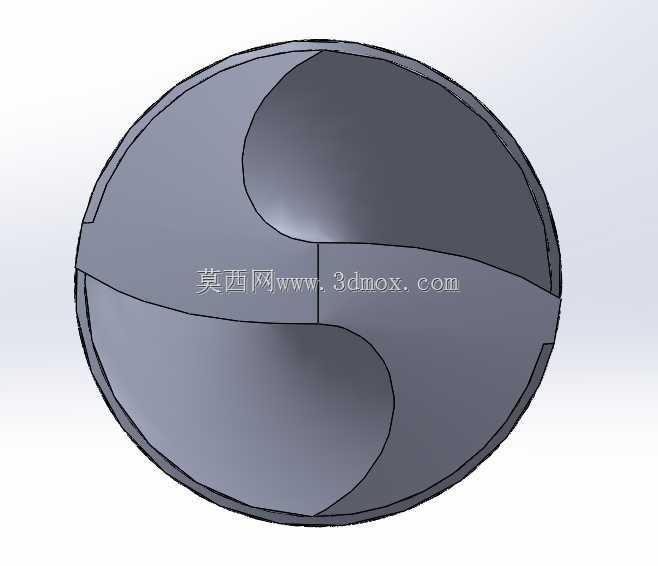

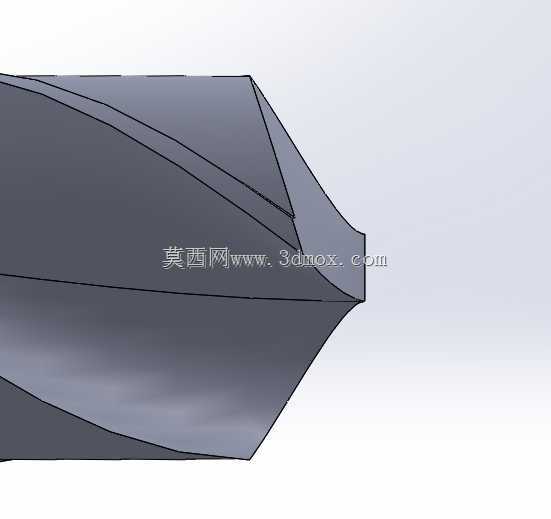

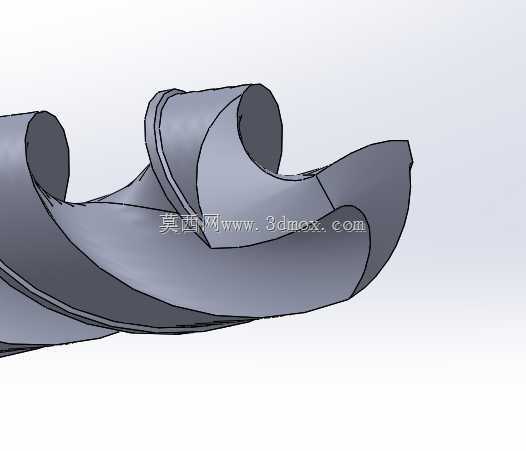

　　方便楔铁插入主轴腰形孔将钻头顶出，另一方面也能在重切削工况下承担额外的扭矩载荷，避免锥面打滑后刀具跟转无法拆卸。钻头的工作部分分为切削段与排屑段，排屑槽采用螺旋槽结构，螺旋角的选取适配常规钢材的切削流速，保证切屑能够沿着螺旋槽顺利排出孔外，不会在孔内堆积造成堵屑、刮伤已加工孔壁的问题，槽型的截面曲线经过布尔运算精确构建，保证槽深从切削端向柄部方向逐渐平缓过渡，既保证了排屑空间充足，也不会因为槽深过大降低刀体的整体刚性，避免长径比偏大时钻削出现让刀、振纹的问题。钻尖部分采用118度的顶角设计，这是金属切削钻头最通用的顶角参数，针对普通碳钢、铸铁等常见工件材料，118度顶角可以保证主切削刃的切削抗力处于合理区间，

　　横刃的修磨结构也在建模时做了还原，横刃斜角的设置符合标准钻头的刃磨参数，能够减少钻尖钻入工件时的轴向抗力，避免钻孔初期出现钻尖滑移、孔位偏移的问题，两个主后刀面的建模经过精确的角度约束，保证后角数值在合理范围，既可以减少后刀面与工件已加工表面的摩擦，也不会因为后角过大导致切削刃强度不足，在断续切削或者加工硬材料时出现崩刃问题。从安装边界来看，这款钻头的莫尔斯锥柄可以直接适配对应锥度号的机床主轴内锥孔，不需要额外套装钻夹头，装夹时只需要将锥柄表面、主轴内锥孔表面擦拭干净，将钻头扁尾对准主轴的腰形孔位置推入即可完成自锁装夹，拆卸时使用标准楔铁敲入即可顶出钻头，整体装拆流程便捷，适合批量加工场景下的刀具快速更换。

　　刀体的外径尺寸从切削端到柄部方向做了微小的倒锥设计，也就是钻芯厚度从钻尖向柄部逐渐递增，外径从切削端向柄部微小递减，这样的设计可以减少钻头工作时与孔壁的摩擦面积，降低切削热的产生，同时钻芯递增的结构可以提升刀体的整体刚性，在加工较深孔的时候，减少刀体的扭转变形与弯曲变形，避免钻头折断在工件内部造成工件报废。在实际生产应用中，这类锥柄麻花钻主要用于孔径精度要求在IT10-IT13级、表面粗糙度要求不高于Ra6.3的孔加工工序，既可以用于实体材料的钻孔，也可以用于对已有铸孔、锻孔的扩孔加工，在机械加工车间、模具加工车间、设备维修车间都是必备的通用孔加工刀具，建模过程中对各个结构特征的精确还原，能够用于刀具结构教学、加工工艺仿真、机床装配干涉检查等场景，帮助设计人员在做工艺方案时提前验证刀具的加工行程、装夹干涉问题，也可以作为刀具三维库的标准件，在做机床数字孪生、加工过程仿真时直接调用，不需要重复建模提升设计效率。
