等离子切割机用M6规格法兰式焊接螺母

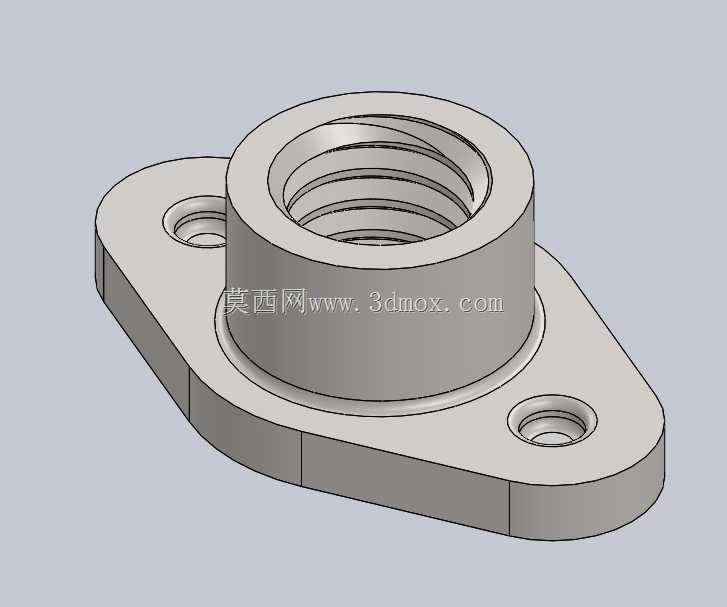

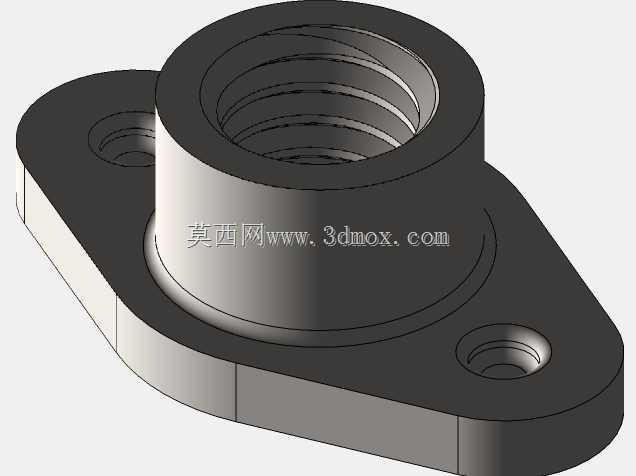

　　在等离子切割设备的结构装配环节，这类带双耳安装法兰的M6焊接螺母，主要承担切割枪头调节组件、气路管线固定支架、设备外罩防护板等部位的螺纹连接载荷，区别于常规压铆螺母，它的焊接固定形式更适配切割作业时持续产生的振动工况，不会因为设备频繁启停、切割头往复移动带来的交变冲击出现连接松脱的问题。从结构设计逻辑来看，主体的内螺纹段采用标准M6粗牙螺纹，牙型公差按照6H级精度控制，能够和常规的M6外螺纹紧固件顺畅配合，螺纹段的壁厚做了加厚处理，焊接后不会因为热变形导致螺纹通止规检测不合格，也能承受足够的拧紧力矩，满足设备装配时的扭矩要求。底部的法兰底座做了腰型双耳设计，两个安装孔对称分布在螺纹主体两侧，孔位做了沉头处理，

　　既可以在焊接前通过工艺定位销临时固定螺母位置，避免焊接过程中螺母偏移导致后续装配错位，也能在部分不需要满焊的场景下，配合小规格螺钉做辅助预固定，降低焊接工装的定位难度。法兰底座和螺纹主体的衔接位置做了圆角过渡，一方面是减少焊接时的应力集中，避免焊缝冷却后出现应力裂纹，另一方面也能让焊接熔池更好地填充衔接缝隙，提升螺母和母材的连接强度。实际应用中，这类螺母大多焊接在等离子切割机的薄壁钣金机架上，因为薄壁钣金本身无法直接加工出足够啮合长度的内螺纹，通过焊接这种带法兰底座的螺母，就能在不增加钣金厚度的前提下，获得可靠的螺纹连接点，同时法兰面和钣金母材的接触面积更大，拧紧螺栓时的压强更小，不会压溃薄壁钣金的表面。

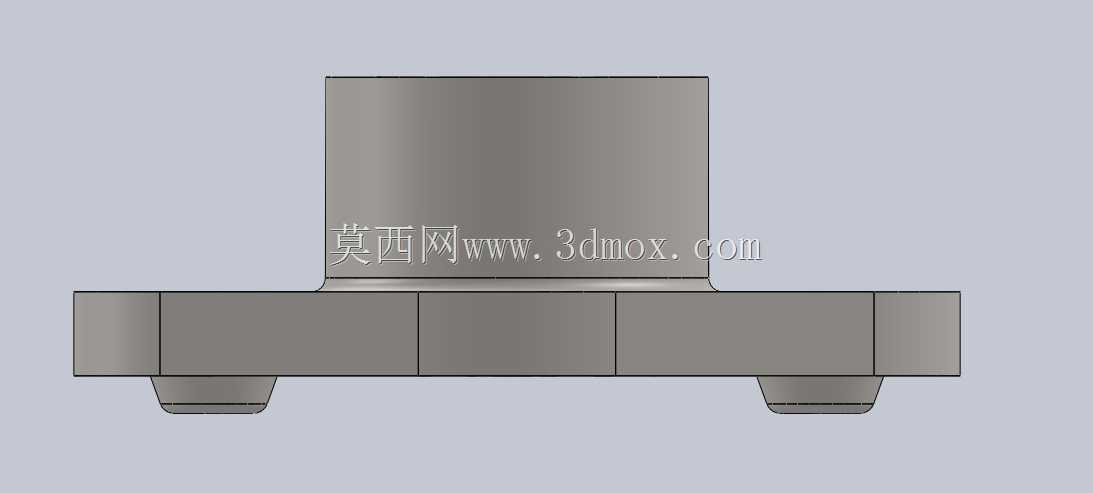

　　设计建模时需要重点控制几个安装边界尺寸：首先是螺纹主体的中心高度，要匹配对应安装位置的钣金间隙，避免螺栓拧入后螺纹啮合长度不足，通常啮合长度控制在1.2倍螺纹公称直径也就是7.2mm左右，就能满足等离子切割机这类设备的连接强度要求；其次是两个安装耳的中心距，要和设备上对应位置的定位孔位完全匹配，公差控制在±0.1mm以内，否则批量焊接时会出现定位偏差，导致后续支架、护板等部件无法顺利装配；另外法兰底座的厚度不能过薄，否则焊接时容易被焊穿，也不能过厚增加不必要的重量，通常根据设备的承重需求，底座厚度设置在3-4mm区间即可，螺纹段的外径比螺纹大径大4mm左右，保证足够的壁厚承受拧紧力矩。在切割设备的实际运维场景中，

　　这种焊接螺母的可靠性远高于胶粘或者卡接的螺纹衬套，因为等离子切割作业时设备周边会有一定的热量辐射，长期高温环境下胶粘的衬套容易老化失效，而焊接固定的螺母只要焊缝没有出现开裂，就能长期保持连接精度，哪怕螺纹出现少量滑牙，也可以通过重新攻丝或者补焊后重新加工螺纹的方式修复，不需要整体更换钣金部件，降低设备的后期维护成本。建模过程中还要注意焊缝预留位置的处理，法兰底座的下表面和母材接触的边缘，要预留出0.5mm的焊接坡口间隙，方便焊接时熔液渗透，提升焊接强度，同时螺纹入口端要做1×45度的倒角，方便螺栓顺利导入，避免装配时出现螺纹错扣的问题。两个耳片的外形做了圆弧过渡，没有尖锐的棱角，一方面是避免钣金加工、焊接装配时划伤操作人员，另一方面也能减少应力集中，让耳片在承受侧向载荷时不容易出现断裂。
