M8规格可调式压紧手柄结构设计

　　在工装夹具、小型检测设备、实验台架、非标自动化工位的手动锁紧环节，这类可调式手柄是出镜率极高的操作件，很多做结构设计的工程师在需要频繁手动拆装、调整工位压紧力，又没有空间布置常规扳手的场景里，第一时间就会想到用这类结构替代普通螺母或者固定把手。它的核心优势就在于操作时不需要360度连续旋转手柄，只需要扳起手柄到空行程位置，就能任意调整手柄的握持角度，避开周边的结构干涉，再压下手柄就可以依靠内部的凸轮或者齿形啮合结构实现锁紧，哪怕安装位置周边有管线、凸台、其他操作件挡着，也能顺利完成锁紧和松开动作，不用像拧普通螺母那样反复找扳手空间。

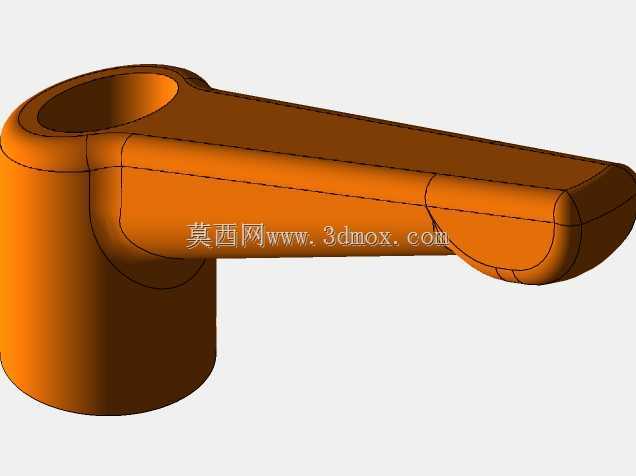

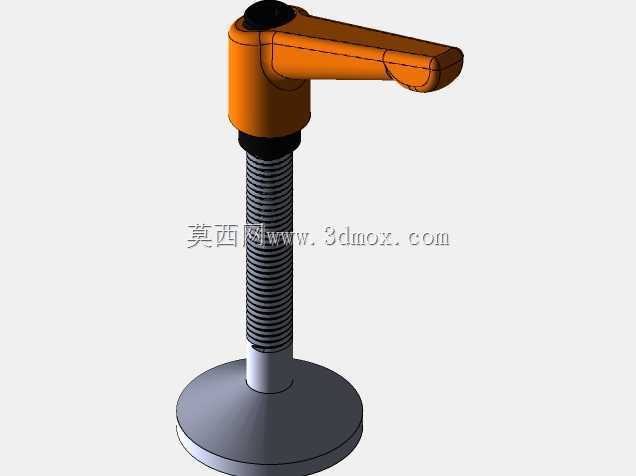

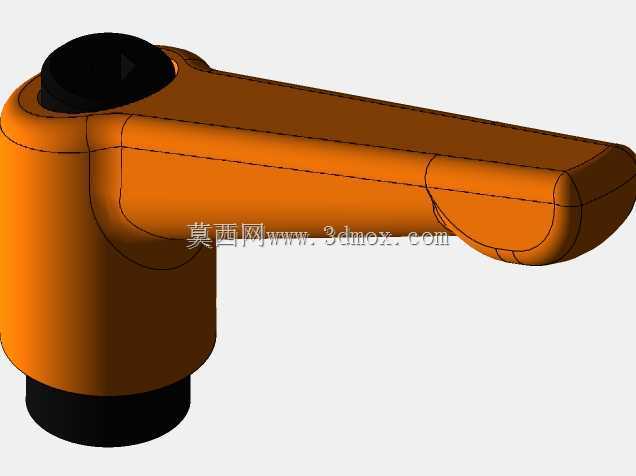

　　从结构组成来看，这款M8规格的可调手柄主要分为操作握持段、内部啮合锁紧结构、螺纹传动段、底部承压垫四个部分。握持段采用符合人体工学的弧形轮廓，边缘做了圆滑过渡，没有尖锐棱角，手动扳动的时候手掌受力均匀，哪怕需要施加较大的锁紧力，也不会出现硌手的情况，表面的造型做了防滑的弧度设计，手上沾有少量切削液或者润滑油的时候也能顺利施力，不会打滑。内部的啮合结构是整个零件的核心，采用齿形离合的设计，当手柄向上扳起时，内部的齿盘脱开，此时手柄可以绕螺杆轴线任意旋转调整角度，不会带动螺杆转动，调整到适合操作的角度后，向下压下手柄，齿盘重新啮合，此时扳动手柄就会带动螺杆转动，实现压紧或者松开的动作，这种结构既保证了锁紧时的扭矩传递可靠性，又解决了固定手柄在空间受限位置无法整圈转动的痛点。

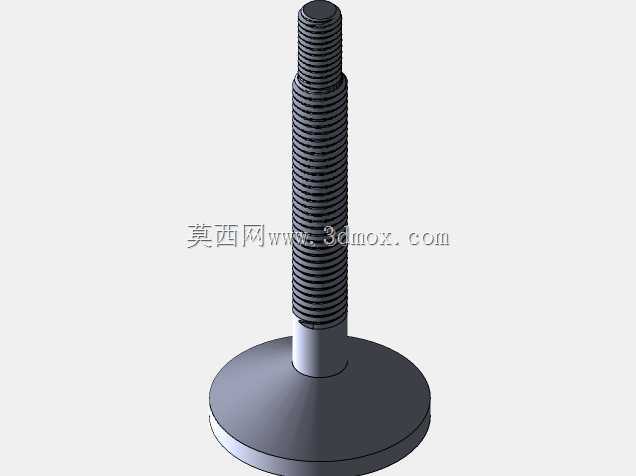

　　螺纹段采用M8标准公制粗牙螺纹，适配市面上绝大多数M8规格的螺纹孔、T型槽螺栓配套使用场景，螺纹长度覆盖了常规工装板、台架面板的常见厚度范围，不需要额外加工长螺纹或者配接转接件，底部的圆形承压垫采用大直径平面设计，和被压紧工件的接触面积远大于普通螺母的端面，压紧时压强更低，不会在铝件、塑料件、木质工装板这类偏软的工件表面压出凹痕，也能避免因为接触面过小导致的压紧力偏移、工件翘起的问题，承压垫和螺杆之间采用相对转动的结构，锁紧过程中承压垫和工件表面之间没有相对转动摩擦，不会刮花工件的表面涂层或者加工面，这一点在外观件、精密加工件的装夹场景里尤其重要，很多普通螺母锁紧时会跟着转动磨花工件表面，用这种带承压垫的手柄就能完全避免这个问题。

　　设计这类手柄的时候，首先要考虑的是操作力和锁紧力的匹配，M8规格的螺纹常规锁紧扭矩在8-12N·m左右，手柄的力臂长度经过核算，普通人单手施加150N左右的握力就能达到这个锁紧扭矩，不需要借助额外工具，同时手柄的空行程角度设计在25度左右，每次扳动不需要过大的动作幅度，在狭小空间里也能操作。其次是安装边界的考量，手柄压下后的最低高度、扳起后的最大回转半径都做了严格的尺寸控制，安装时只需要在安装面板上预留直径9mm的过孔，周边预留出不小于手柄长度的操作空间即可，不需要额外挖沉台或者做避让结构，对于紧凑型的工装设计来说非常友好。另外，内部的齿形啮合结构采用多齿啮合设计，啮合时的接触面积大，长期使用不会出现齿面磨损滑牙的问题，螺纹段和内部金属件都采用钢材做表面发黑处理，握持段采用高强度工程材质，兼顾了结构强度和握持的舒适度，在车间常规的温湿度环境、少量切削液飞溅的场景下长期使用也不会出现锈蚀、材质脆化的问题。

　　在实际选型应用的时候，要注意几个边界条件：首先是被压紧件的总厚度不能超过螺纹段的有效行程，否则会出现压不紧的情况，如果遇到厚度差较大的工件，可以在螺纹段搭配薄螺母调整锁紧行程；其次是如果应用在有高频振动的设备上，建议在螺纹段涂覆少量螺纹防松胶，避免长期振动导致锁紧力下降；另外这类手柄不适合用在需要超大锁紧力的重型压紧场景，M8规格的最大锁紧力不建议超过10kN，超过这个载荷建议选用更大规格的可调手柄或者采用液压、气动压紧结构。很多新手工程师在设计工装的时候容易忽略操作件的空间问题，选用普通的六角螺母或者固定手柄，最后装配完发现扳手伸不进去，或者手柄转到某个位置就被其他结构挡住，没法完全锁紧，换成这种可调式手柄就能很好地解决这类问题，而且手动操作的效率比用扳手拧螺母高很多，频繁调整工位的场景下，单次锁紧松开的时间能缩短到一秒以内，大幅提升操作效率。

　　从建模的角度来说，这类零件的建模重点在于内部齿形的配合精度、握持段的曲面顺滑度、承压垫和螺杆的同轴度，齿形的啮合间隙要控制在0.1mm以内，间隙过大会导致锁紧时手柄旷量过大，操作手感差，间隙过小会出现手柄扳起卡滞、没法顺利调整角度的问题；握持段的曲面要做连续性检查，避免出现棱边、褶皱，实际生产开模的时候才不会出现脱模困难、表面有合模线凸起的问题；螺纹段采用标准螺纹建模，不需要做过度的细节修饰，保证和标准螺母的螺纹通止规匹配即可，底部承压垫的平面要做平面度约束，保证压紧时和工件表面完全贴合，不会出现偏压的情况。
