无焊面包板电子实验接线板结构设计

　　这款无焊试验板主要面向电子电路原型验证、教学实验、小批量电路功能测试场景使用，是电子实验室、创客空间、职业院校电工电子实训工位的常用基础工装部件。日常使用中，使用者无需焊接即可完成电子元器件的插装与线路连接，可快速搭建临时测试电路，验证电路逻辑、元器件参数匹配性，大幅缩短原型电路的调试周期，避免焊接操作带来的元器件损伤、线路拆改不便等问题。

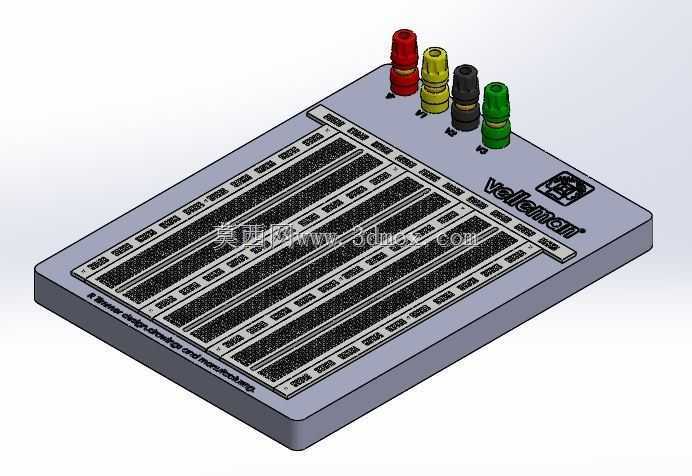

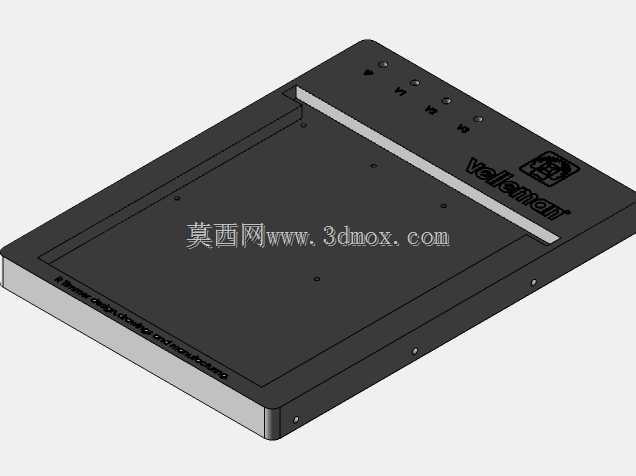

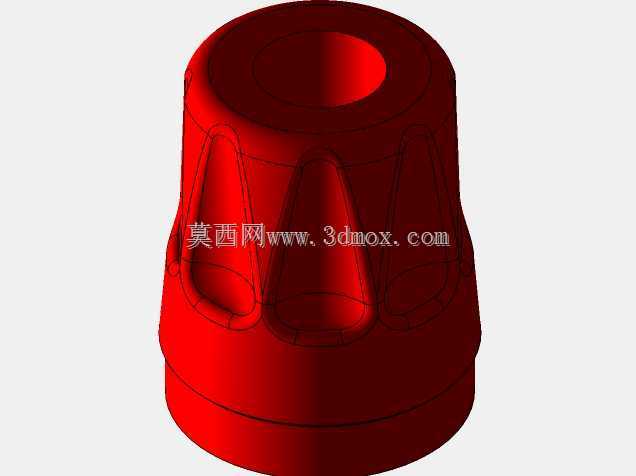

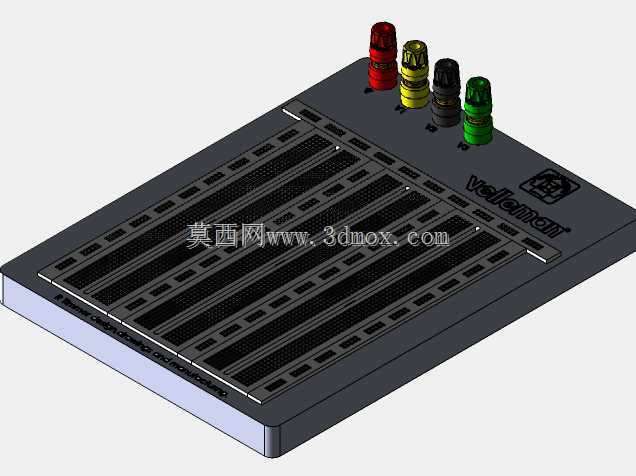

　　从结构设计来看，板体采用矩形平板式布局，主体基座选用绝缘性能优异的工程塑料材质，表面排布多组标准化的连通插孔组，插孔采用磷青铜弹性接触结构，可适配0.5-0.8mm线径的元器件引脚与单芯导线，插拔寿命可达万次以上，接触电阻稳定在毫欧级，能满足常规低压小信号电路的测试导通需求。板体一侧集成了四组不同颜色标识的接线端子，红、黄、黑、绿分别对应正电源、信号输入、接地、负电源等常用接线节点，端子采用螺纹锁紧结构，可牢固连接外径较粗的电源输入导线，避免大电流供电时出现接触不良、端子发热的问题，端子与板体内部的电源连通条直接导通，无需额外飞线即可实现整板的电源分配。

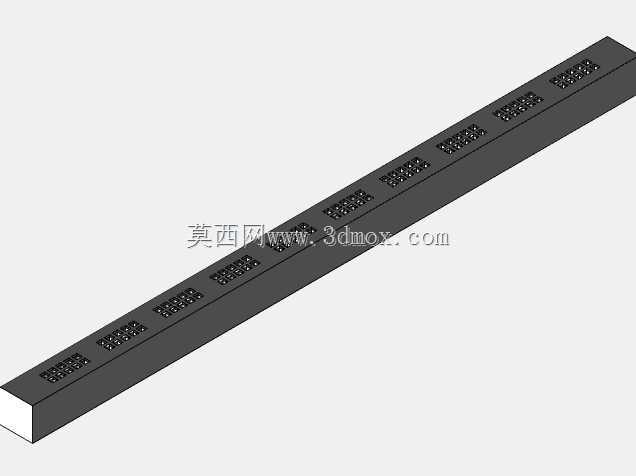

　　设计过程中，插孔组的排布遵循标准面包板的连通规则，中间区域的纵向插孔组按5孔为一个连通单元做内部导通，上下两侧的横向插孔组为整行连通的电源轨，适配常规双列直插封装集成电路、直插电阻电容、二极管三极管等常用元器件的插装间距，元器件插装后引脚可直接卡入弹性接触片，无需额外固定即可保持稳定导通。板体表面印有清晰的品牌标识与连通规则提示线，即使是初次使用的实训学生，也能快速识别插孔连通关系，减少接线错误概率。板体边角做了圆弧过渡处理，避免日常拿取时划伤手部，底部可根据使用需求选配防滑橡胶垫，放置在实验台面上时不会轻易滑动，接线操作时板体保持稳定。

　　安装边界方面，板体为独立台式使用结构，无需额外固定安装，整体厚度控制在15mm以内，可直接放置在标准实验台架的台面上，也可通过预留的沉头安装孔固定在定制实验面板上，适配不同的实验台搭建需求。板体的接线端子突出板面高度不超过20mm，不会遮挡上方的元器件插装区域，多块试验板并排拼接使用时，侧边无突出结构，可紧密贴合排布，扩展更大的电路搭建面积。内部的金属连通条采用分段式设计，不同连通单元之间完全绝缘，绝缘电阻满足低压电子实验的安全要求，不会出现相邻单元串电的问题，即使在密集接线的复杂电路测试中，也能保证线路连接的可靠性。

　　实际使用场景中，这款试验板可覆盖从简单的三极管放大电路、555定时电路，到复杂的单片机最小系统、传感器信号采集电路的原型搭建，配合不同颜色的跳线可快速区分电源、信号、接地线路，调试过程中可随时更换元器件、调整接线走向，无需像焊接电路板那样拆焊元件，特别适合电路方案迭代阶段的快速验证。在职业院校的电子技能实训课程中，学员可使用该试验板完成基础电路接线练习，熟悉电路连接逻辑，无需准备焊接工具，降低实训过程中的安全风险，同时减少焊锡、助焊剂等耗材的消耗。在创客项目开发过程中，开发者可先通过该试验板完成功能验证，确认电路方案可行后再制作正式的印刷电路板，避免直接制板带来的方案迭代成本浪费。
