多色接线端子PKI10A60V连接组件

　　在实验室测试台搭建、低压配电盘接线、教学实训设备组装、小型电力检修工装制作这类场景里，这类接线端子是出镜率极高的基础连接件，日常做电路接驳时，要兼顾接线牢固度、绝缘防护性和极性区分效率，这款PKI系列10A60V规格的连接端子，刚好匹配这类低压小电流场景的使用需求。从实际使用的角度看，这类端子的核心作用是实现导线与设备、导线与导线之间的快速可拆连接，不需要反复烫锡或者压接永久接头，测试过程中需要改线的时候，只需要拧开顶部的绝缘帽，把剥好的线芯插入接线孔再拧紧即可，比传统的缠绕接线效率高很多，也能避免裸线外露带来的触电、短路风险。做结构设计的时候，首先要考虑的是绝缘防护的可靠性，这款端子的外层绝缘套采用了多段式的阶梯结构，

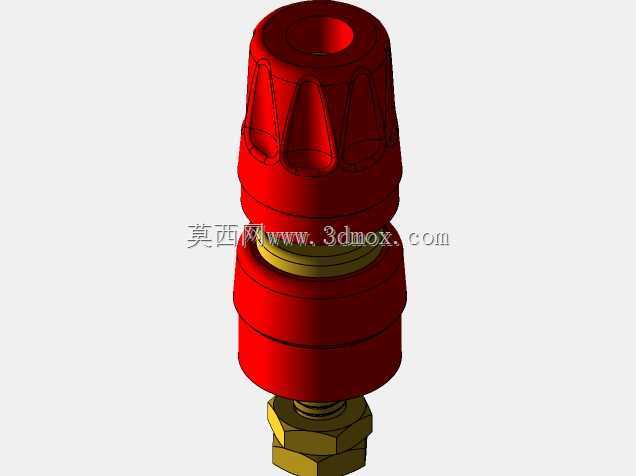

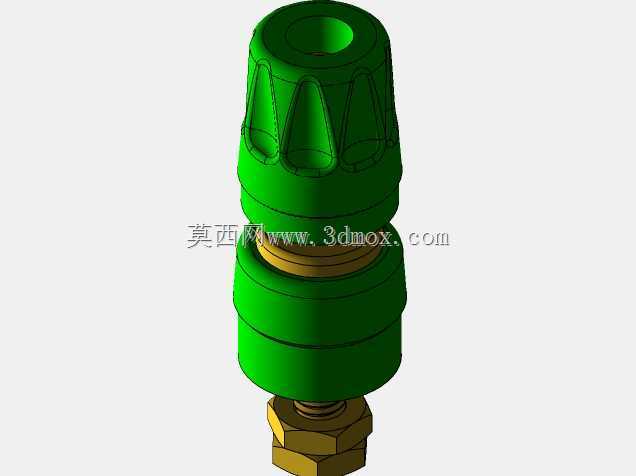

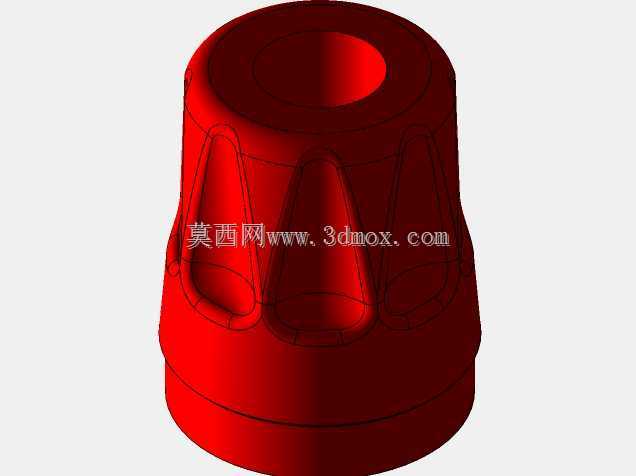

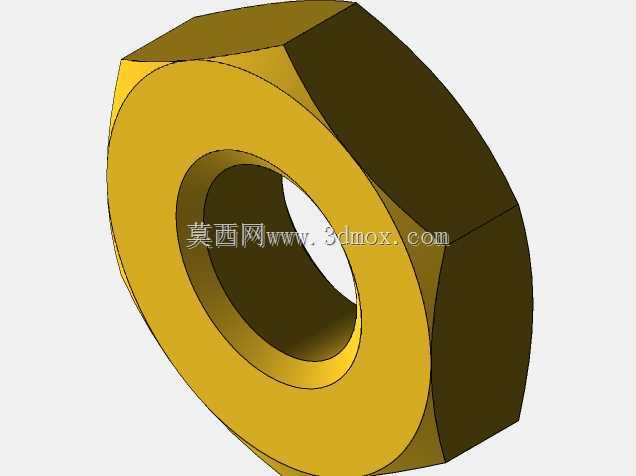

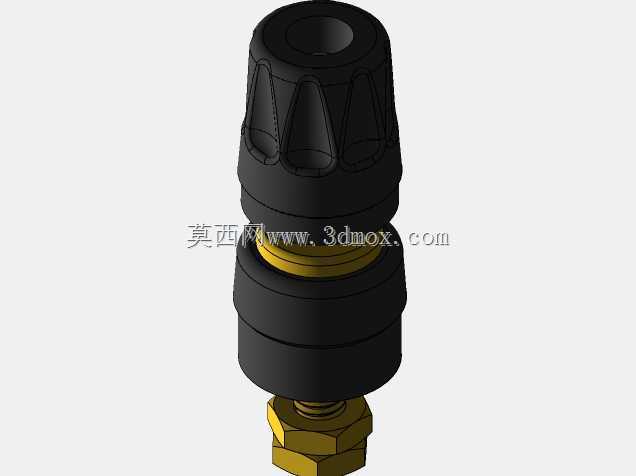

　　不同颜色的绝缘件不仅是做极性区分，红、黄、黑、绿四个颜色刚好对应直流正、交流相序、接地这类常规接线标识，现场接线的时候不用额外套号码管，靠颜色就能快速识别接线属性，减少接错线的概率。绝缘套的外壁做了竖向的防滑筋，手上沾了少量油污或者戴薄劳保手套的时候，也能顺利拧动端子，不会出现打滑拧不紧的情况。底部的金属接线端采用了外螺纹配合六角螺母的安装结构，安装的时候只需要在面板上开出对应直径的安装孔，把端子底部从面板正面穿过去，在背面拧上六角螺母就能完成固定，安装边界非常清晰，不需要额外做复杂的固定结构，不管是薄亚克力面板、绝缘电木板还是薄金属配电盘，都能适配安装，面板厚度在1到5毫米区间都能牢固锁紧，不会出现晃动。

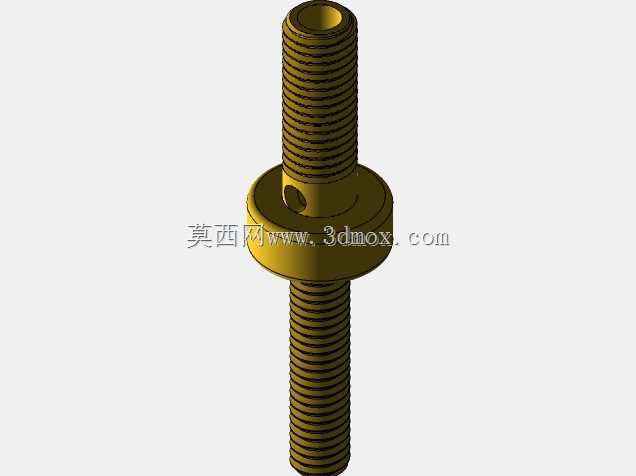

　　中间的金属导电部分采用了同轴的结构设计，电流从底部的接线螺栓导入，通过内部的铜质导电件传递到顶部的接线位，整个导电路径没有多余的弯折，接触电阻能控制在很低的水平，10A额定电流下长时间工作，温升不会超过国标要求的限值，不会出现过热软化绝缘件的问题。设计的时候特意把绝缘件的爬电距离做了冗余设计，相邻两个端子即使安装间距只有10毫米，60V的工作电压下也不会出现爬电击穿的问题，适合在密集接线的测试面板上使用，不用刻意拉大端子间距节省安装空间。顶部的接线孔采用了侧向进线的结构，导线从侧面插入后，靠内部的压紧螺丝锁紧，线芯不会直接顶到绝缘帽，拧动绝缘帽的时候不会带动导线扭转，能避免多股线芯散开的问题。不同颜色的端子内部导电结构完全一致，

　　只是外层绝缘套的颜色做了区分，生产的时候可以共用一套金属件模具，只需要更换绝缘套的色母料就能完成不同极性标识的产品生产，降低了制造成本，后期维护更换的时候，也不用区分内部结构，只要选对应颜色的绝缘套就能替换，备件管理非常方便。实际选型的时候，要注意这类端子的额定电流是10A，不能用在超过这个电流的动力回路里，比如小型电机的主回路、加热管供电回路这类场景，要选更大电流规格的端子，避免过载发热。安装的时候要注意底部的螺母要加平垫和弹垫，尤其是在有振动的设备上使用时，弹垫能防止螺母因为长期振动松脱，避免端子接触不良。接线的时候，多股铜芯线要把线芯拧成一股再插入接线孔，不要有零散的线芯露在外面，防止相邻端子之间通过散丝短路。绝缘套的材质选用了耐温的工程塑料，偶尔遇到电烙铁烫到也不会立刻熔化变形，日常焊接旁边元件的时候，不用特意遮挡端子，能提升装配效率。这类端子在直流电源输出面板、蓄电池充放电测试架、学生电路实验台、小型逆变器输出端这类场景里的适配性非常好，不需要做额外的结构修改，直接开孔安装就能使用，建模的时候把安装孔位、六角螺母的对边尺寸、绝缘套的最大外径、端子整体高度这些关键尺寸做准，后期做面板开孔图的时候就能直接调用模型参数，不用反复核对实物尺寸，能减少设计阶段的错漏。
