铃木GS750摩托燃油喷嘴化油器三通结构

　　在大排量跨骑摩托车的燃油供给系统里，化油器作为燃油雾化与油气配比的核心部件，直接决定了发动机不同工况下的动力输出平顺性与燃油经济性，这款适配铃木GS750车型的三通式喷嘴化油器接头，是连接化油器主体、燃油管路与进气负压管路的关键结构件，主要应用于70-80年代经典直列四缸大排量摩托的燃油供给回路，适配VM29系列化油器的改装与原厂替换场景，也可兼容同规格川崎Z900等车型的燃油管路改装需求。从实际使用场景来看，该部件长期处于发动机舱靠近缸头的高温振动区域，既要承受燃油的长期浸泡腐蚀，还要耐受发动机运行带来的持续高频振动，同时要保证不同管路接口之间的密封可靠性，一旦出现接口松脱或者密封失效，会直接导致燃油泄漏、混合气浓度异常，

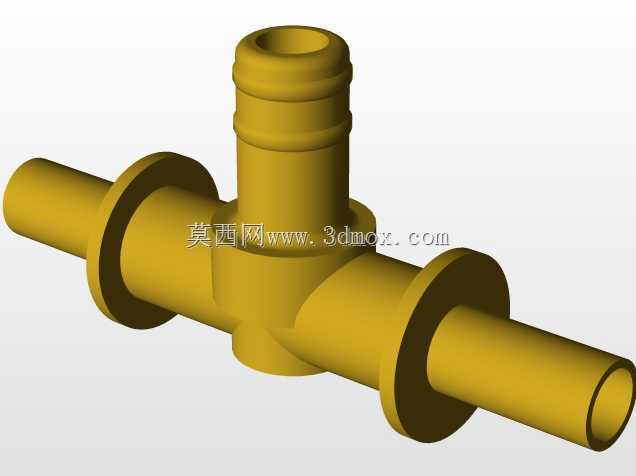

　　引发发动机怠速不稳、加速顿挫甚至动力中断的故障。从功能特性上看，该三通结构采用等径竹节式快插接口设计，三个接口分别对应主燃油进油、负压取气、化油器油腔连接三个通路，接口处的多道环形凸棱结构，是为了匹配橡胶燃油管的插拔安装，安装时只需将对应规格的耐油橡胶管推过凸棱即可实现轴向定位，配合橡胶管自身的弹性抱紧力，无需额外卡箍即可实现0.3MPa压力下的密封要求，同时可以抵消发动机运行带来的管路轴向窜动，避免接口处出现应力集中导致的管路开裂。设计思路上，主体采用黄铜材质一体锻造成型，黄铜材质自身具备良好的耐燃油腐蚀性能与切削加工性能，同时材质本身的自润滑特性可以降低安装时的管路插入阻力，主体流道采用等径圆滑过渡设计，没有直角突变结构，

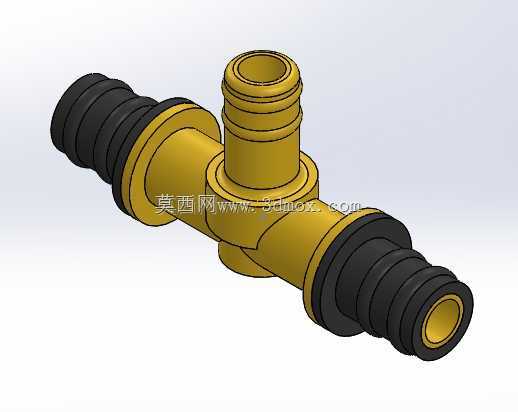

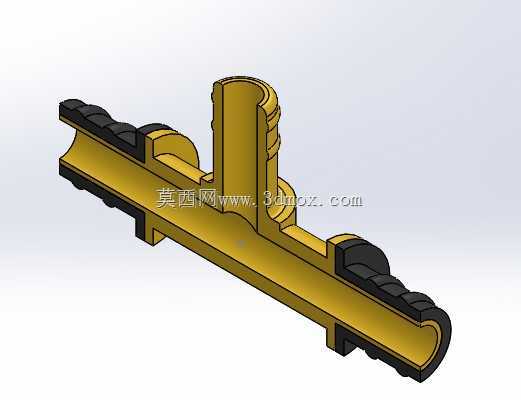

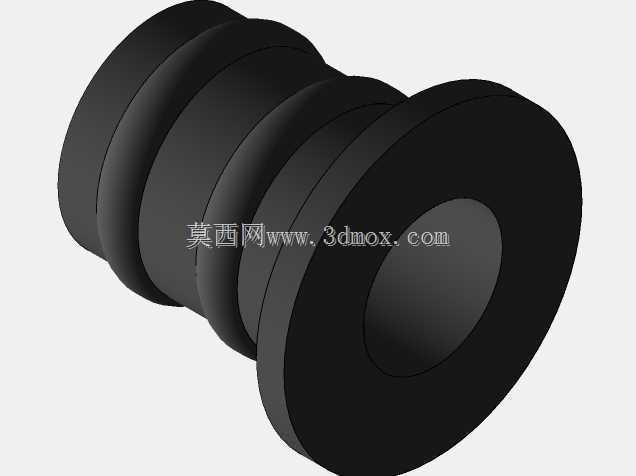

　　可以最大程度降低燃油流动过程中的阻力，避免出现燃油节流导致的供油不足问题，两端接口外侧的黑色橡胶护套，是采用耐油丁腈橡胶硫化成型，直接嵌套在主体的环形定位槽内，一方面可以在部件与周边金属支架接触时起到缓冲隔振的作用，避免金属之间硬接触产生的磨损与异响，另一方面可以阻挡行驶过程中溅起的泥水、灰尘附着在接口位置，减少管路老化的速度。从安装边界尺寸来看，三个接口的外径统一为12mm，适配内径10mm的标准耐油橡胶燃油管，主体横向总长度为92mm，垂直方向接口高度为38mm，安装时需要保证三个接口的朝向与原车管路走向一致，避免出现管路弯折导致的通径变小，主体安装后与周边缸体散热片的最小间隙需要保持在5mm以上，

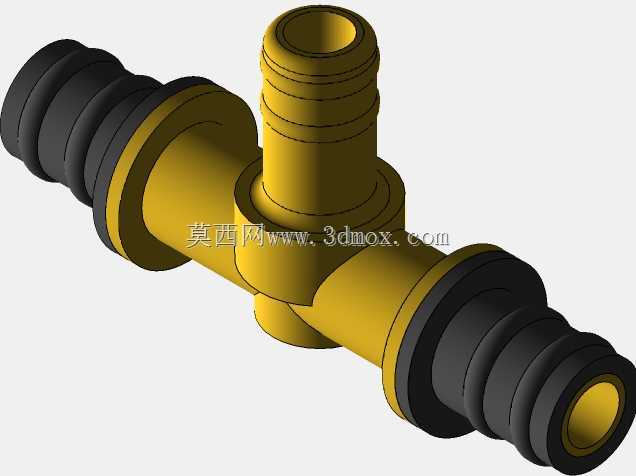

　　避免发动机高温直接传导到橡胶管路加速老化，接口处的竹节凸棱高度为1.5mm，安装时橡胶管需要完全覆盖至少两道凸棱才能保证密封可靠性，日常维护时可以通过拔插检查接口的抱紧力，如果出现橡胶管老化开裂需要及时更换，避免出现燃油泄漏风险。在三维建模过程中，需要重点关注竹节凸棱的圆角过渡设计，避免出现锐边导致安装时割伤橡胶管内壁，同时要保证三个接口的同轴度与位置度公差，控制在0.1mm以内，避免安装时出现管路别劲的问题，橡胶护套的定位槽尺寸需要配合橡胶件的收缩率设计，保证硫化后护套不会出现松脱转动的问题，流道内部的粗糙度需要控制在Ra1.6以下，减少燃油流动的阻力，同时避免流道内部出现毛刺导致的杂质滞留堵塞油路。
