铃木GS750摩托车脚启动踢起起动轴结构

　　在大排量跨骑摩托车的启动系统设计中，脚启动机构作为电启动失效后的备用启动方案，同时也是部分复古车型、越野车型的标配启动结构，其可靠性直接决定了车辆在低温环境、电瓶亏电、电启动系统故障场景下的可启动性，铃木GS750这款经典直列四缸摩托车的踢起动机构，就是典型的棘轮式单向传递脚踩力矩的启动轴总成。

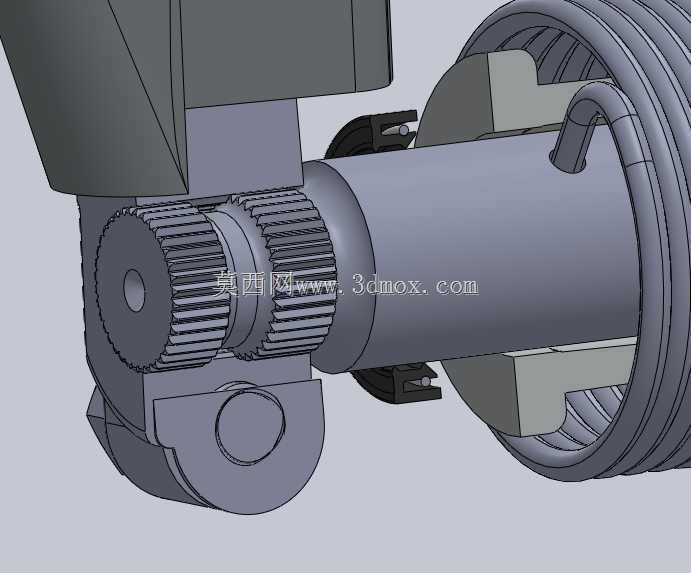

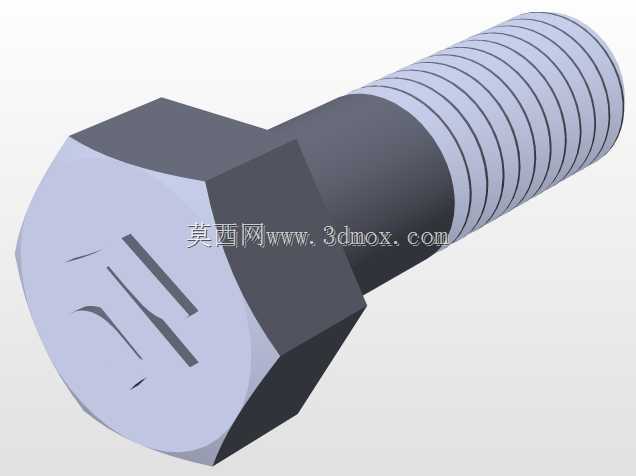

　　从实际装车场景来看，这套启动轴总成布置在发动机曲轴箱右侧腔体内，安装时需要穿过曲轴箱侧壁的衬套孔，轴端的启动齿轮与发动机启动惰轮常啮合，踩下启动杆时，轴上的棘轮机构结合，将脚踩的旋转力矩通过惰轮传递给曲轴，带动活塞完成压缩冲程实现点火启动，启动杆回位时棘轮自动脱开，避免发动机运转后曲轴反过来带动启动杆高速旋转打伤骑行者，这也是这类脚启动结构最核心的安全设计逻辑。

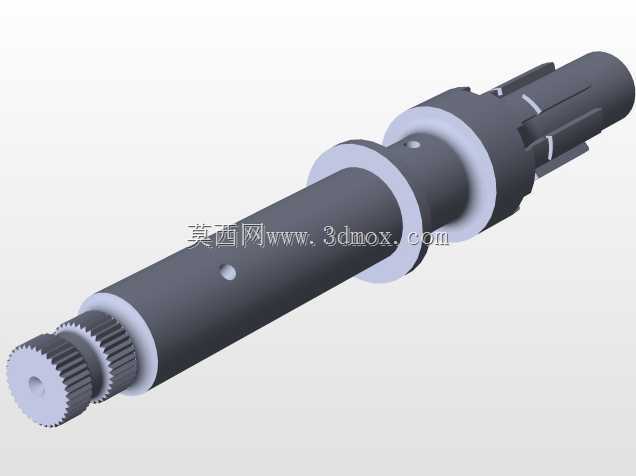

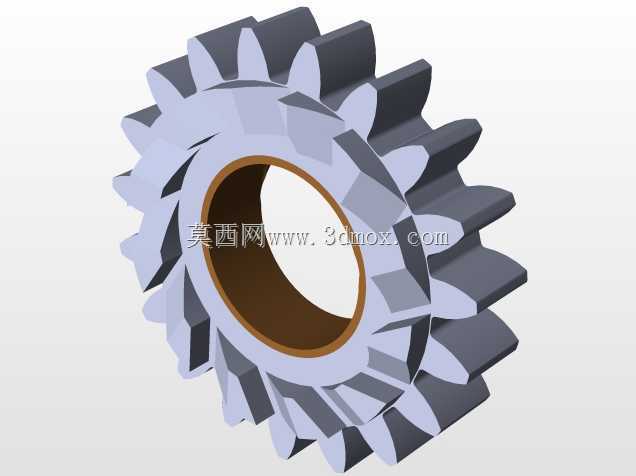

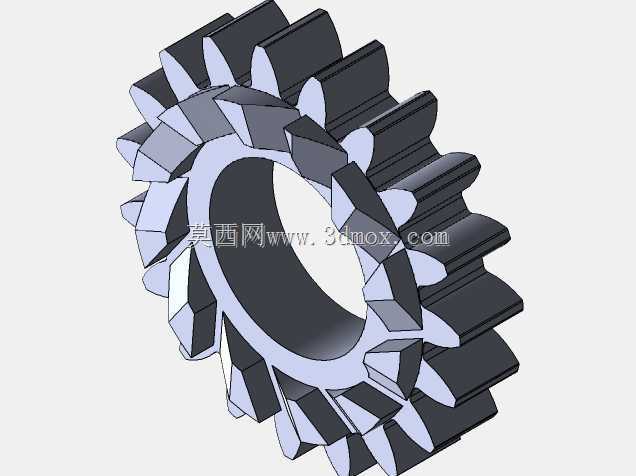

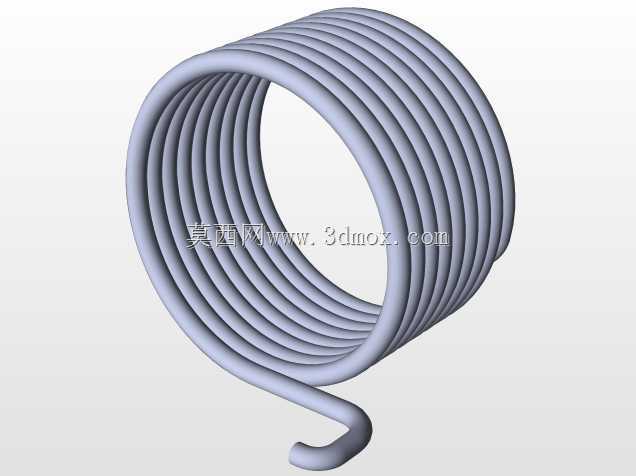

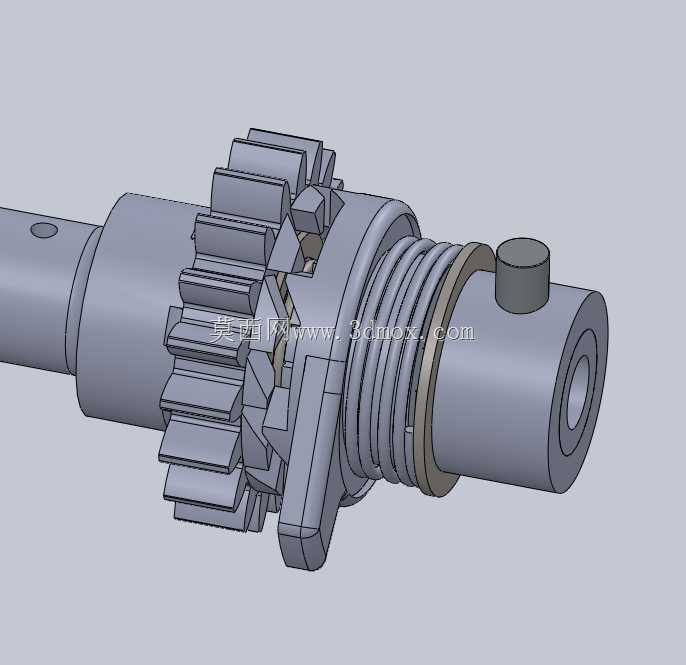

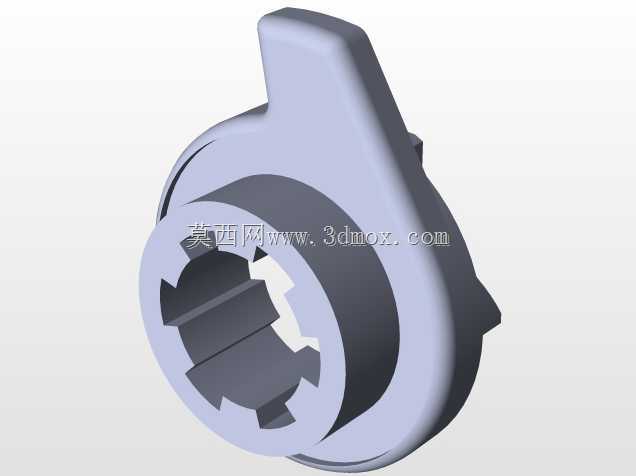

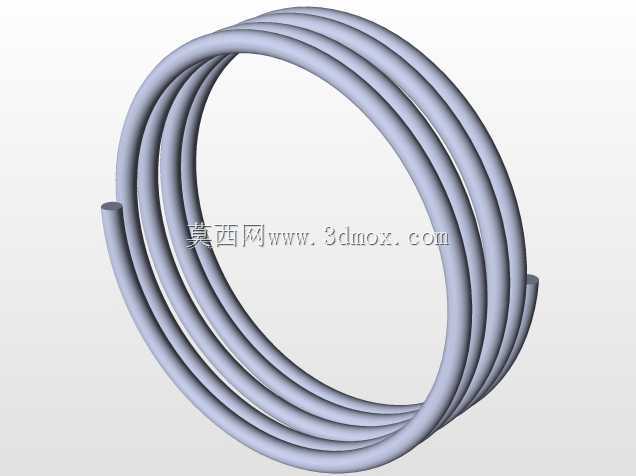

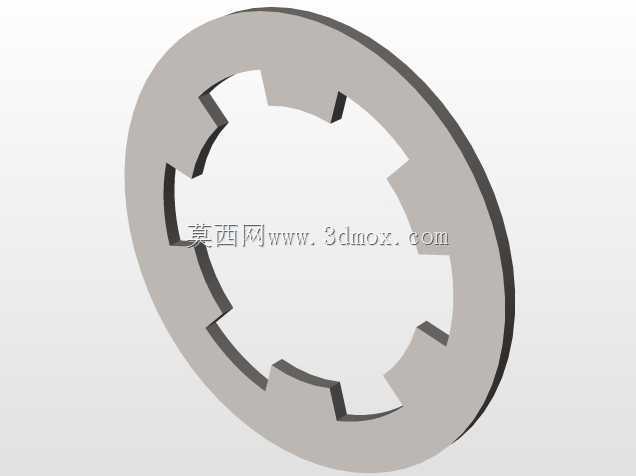

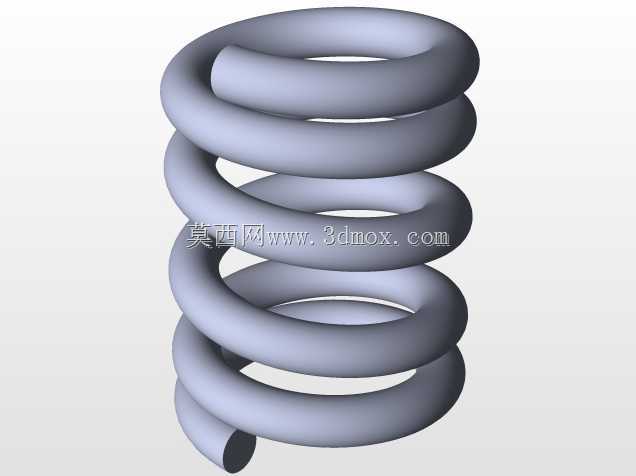

　　设计这套结构时，首先要考虑的是力矩传递的可靠性，脚踩启动的瞬间峰值力矩可以达到80N·m以上，所以启动轴的材质选用40Cr调质处理，轴身的台阶尺寸需要严格匹配曲轴箱内的安装空间，轴上的回位弹簧采用圆柱螺旋扭转弹簧，弹簧的预紧扭矩设置在1.2N·m左右，保证启动杆松开后能自动回到初始位置，同时不会因为弹簧力过大导致脚踩时阻力过高。轴上的棘轮齿采用渐开线齿形，齿面做高频淬火处理，硬度达到HRC55-60，避免频繁启动后齿面出现磨损打滑的问题，棘轮的结合行程设计为8mm，踩下启动杆15度角时棘轮就完全结合，保证力矩传递没有空行程。

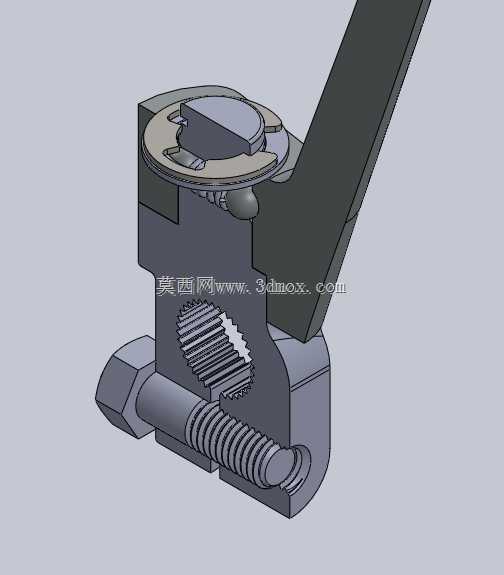

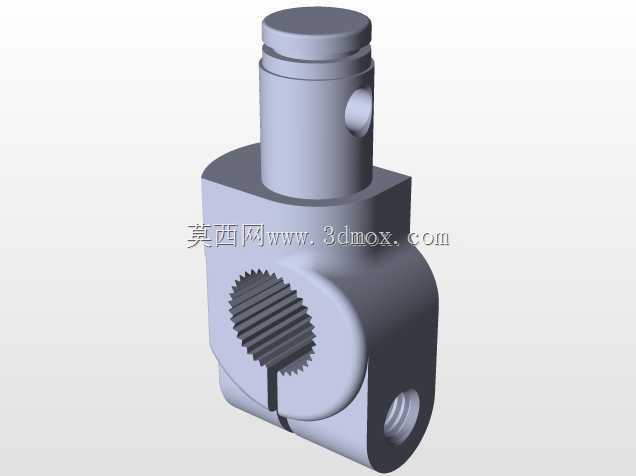

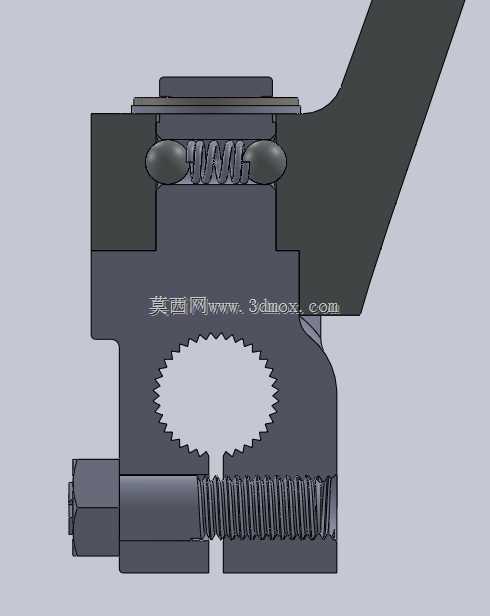

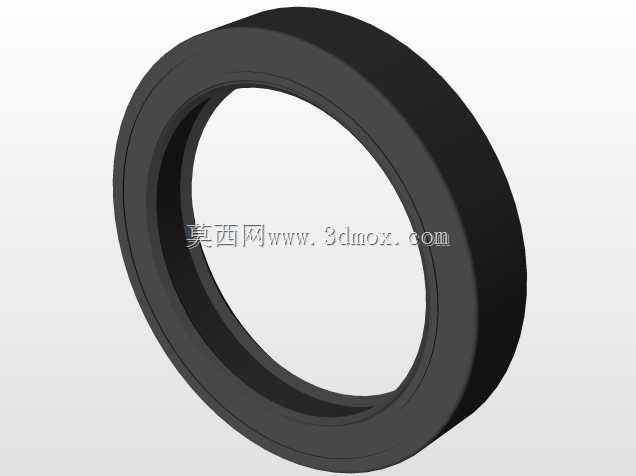

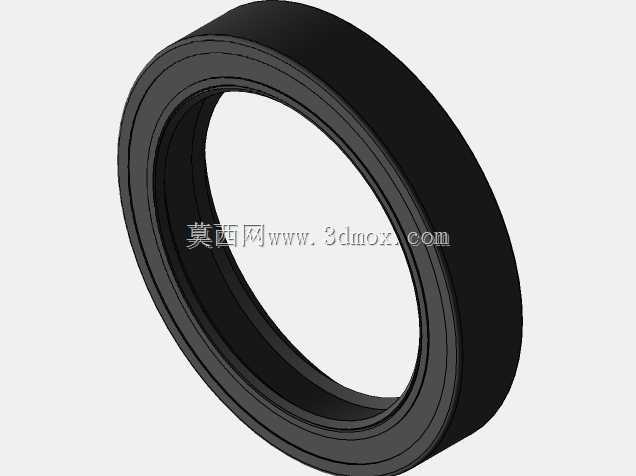

　　从安装边界来看，整套启动轴总成的轴向安装尺寸为187mm，最大径向尺寸是启动齿轮的分度圆直径48mm，安装时轴上的三个密封槽需要对应装入O型密封圈，防止曲轴箱内的机油从轴孔处渗漏，启动杆的连接花键采用矩形花键，齿数为16，配合间隙控制在0.02-0.05mm之间，既保证启动杆和轴之间没有旷量，也方便后期维修时拆卸启动杆。轴上的限位块结构需要和曲轴箱内的限位凸台对应，限制启动杆的最大转动角度为72度，避免踩到底时棘轮结构超行程损坏，同时也防止启动杆和发动机周边的排气、脚踏部件发生运动干涉。

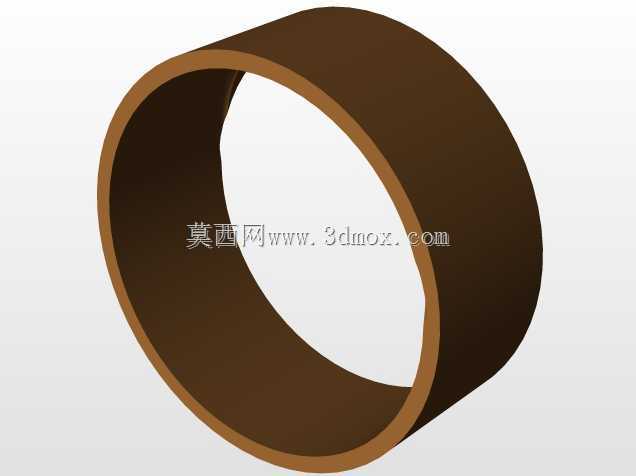

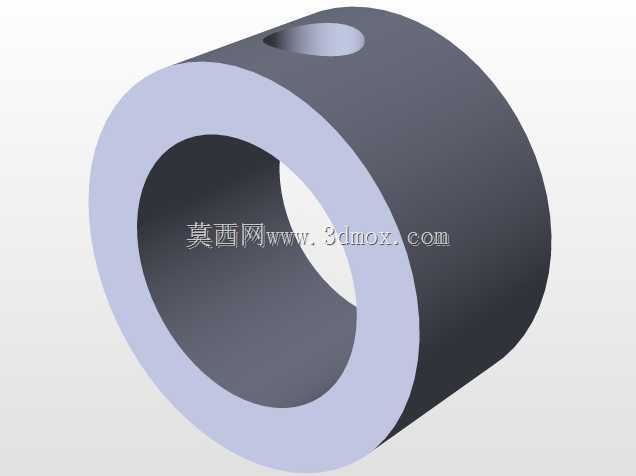

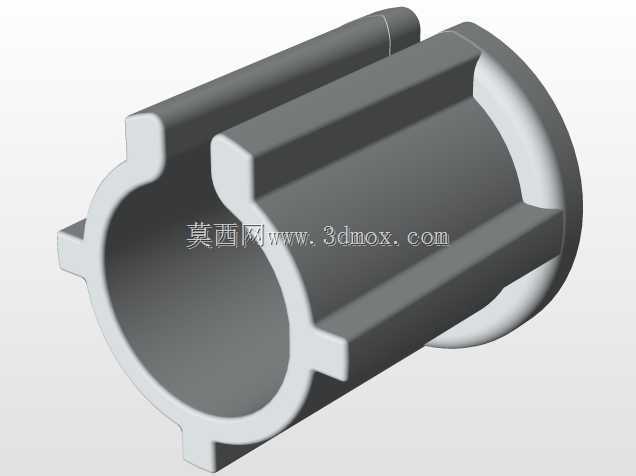

　　在实际使用场景中，这套机构需要适应-30℃到120℃的工作温度范围，低温时机油粘度升高，启动阻力变大，棘轮的结合可靠性不会因为温度变化出现卡滞，轴和衬套之间的配合间隙设计为0.03-0.06mm，衬套采用铜基粉末冶金材质，自带储油孔，长期使用不需要额外加注润滑脂，维护成本极低。启动齿轮的齿侧间隙设计为0.1-0.15mm，既保证齿轮啮合时没有异响，也不会因为热胀冷缩出现卡齿的问题，齿轮和轴之间采用花键连接，配合面做磷化处理，防止长期使用后出现锈蚀粘连。

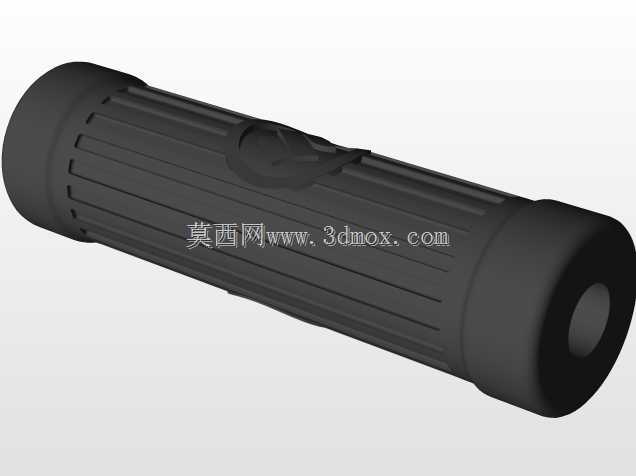

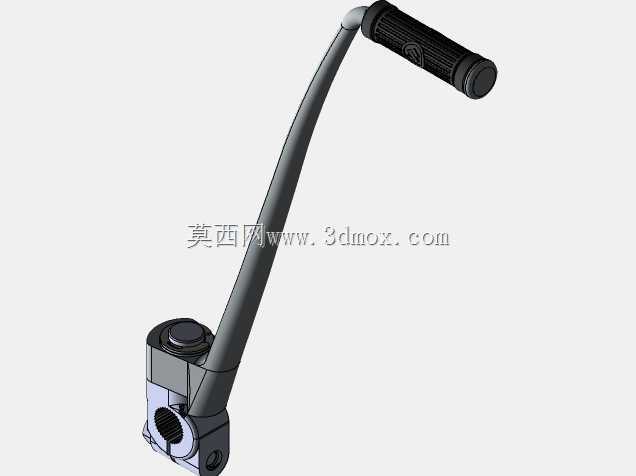

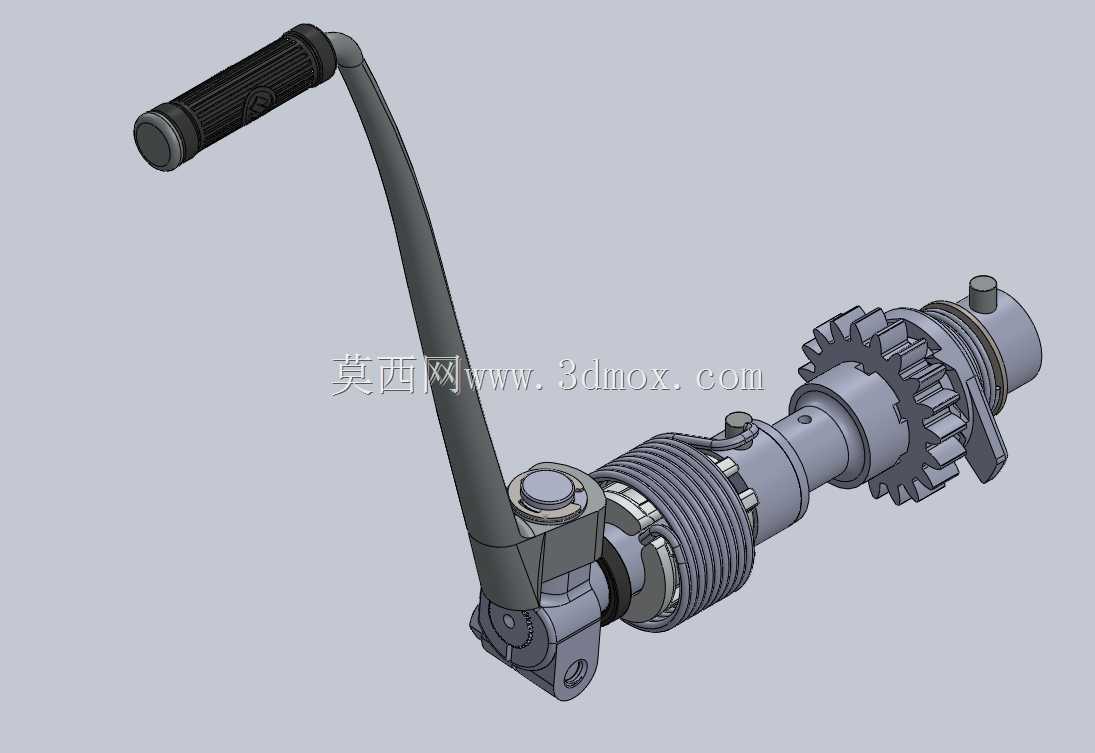

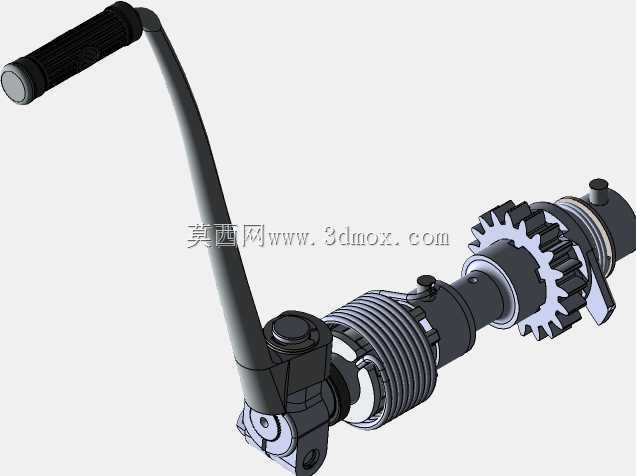

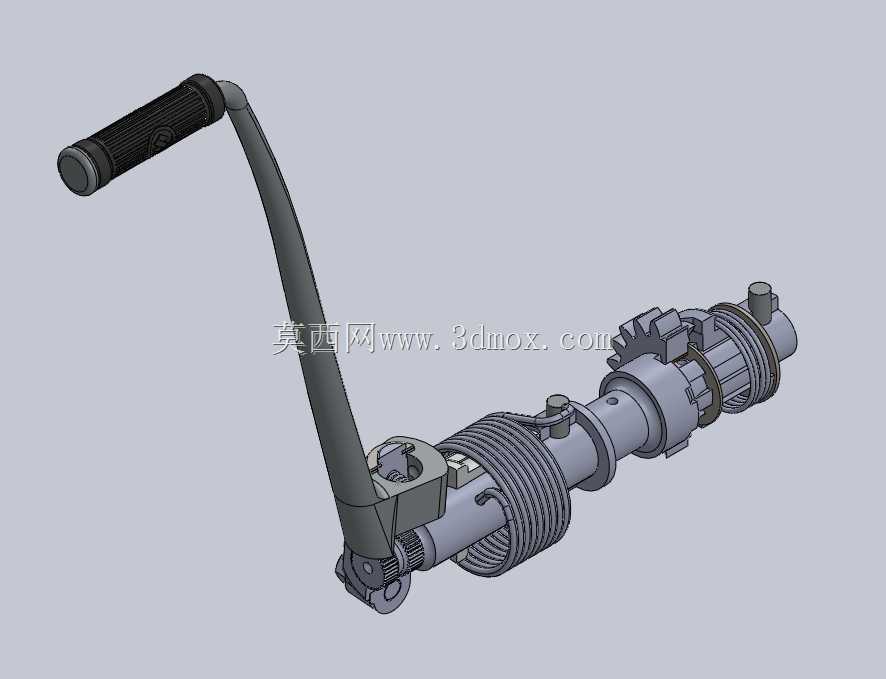

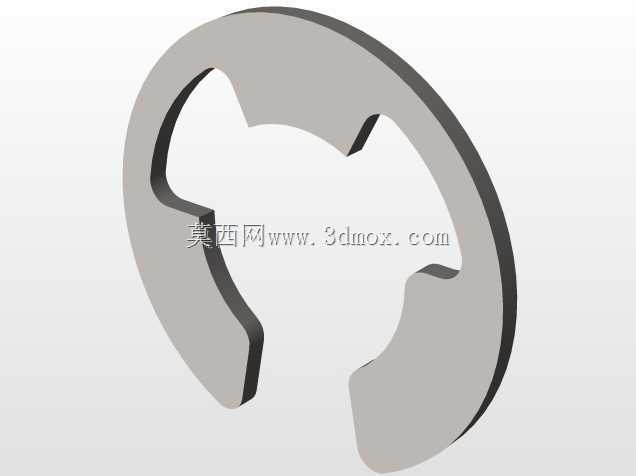

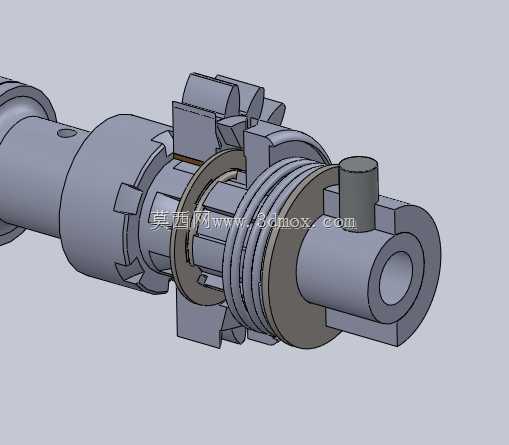

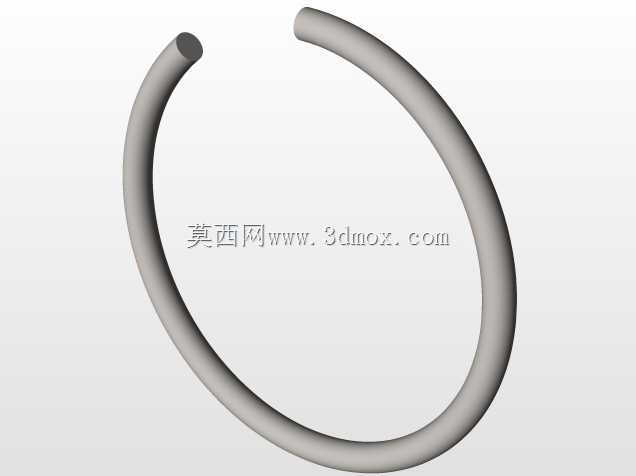

　　很多维修人员在改装或维修这类老款大排量摩托车的脚启动机构时，经常会遇到启动打滑、回位不良、漏油的问题，本质上是没有掌握这套结构的尺寸配合公差，比如棘轮弹簧的预紧力不足就会导致结合时打滑，密封圈的压缩量过大就会导致轴转动时阻力变大，回位弹簧的扭矩不匹配就会出现回位不到位或者回位过猛的问题。这套三维结构完整还原了每个零件的配合关系，从启动杆的橡胶握把纹理，到轴上每个卡簧槽的位置、弹簧的旋向、棘轮齿的朝向，都和实际装车零件完全一致，结构设计人员在开发同类型摩托车启动机构时，可以直接参考这套结构的尺寸链设计，规避常见的干涉、强度不足、可靠性差的问题，也可以作为维修人员拆解组装时的参照，避免装反棘轮、弹簧方向导致的机构失效。

　　从结构设计的合理性来看，这套启动轴把回位弹簧、棘轮、启动齿轮、启动杆连接座都集成在一根轴上，结构非常紧凑，没有多余的传动零件，故障率极低，这也是这款经典车型上市几十年后，脚启动机构依然能正常工作的核心原因，设计时没有为了压缩成本简化棘轮的单向传递结构，也没有为了减重降低轴的直径，在强度、可靠性、操作手感之间找到了非常好的平衡点。
