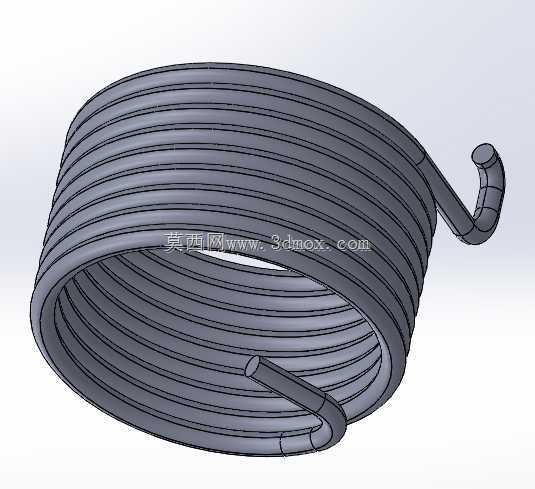

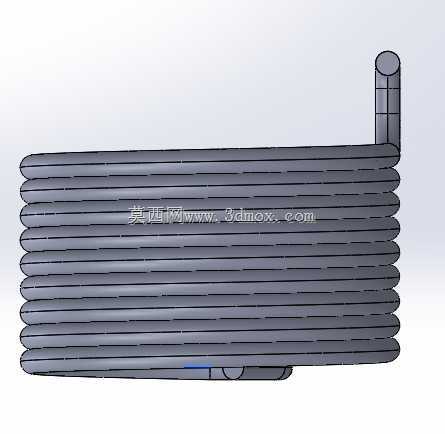

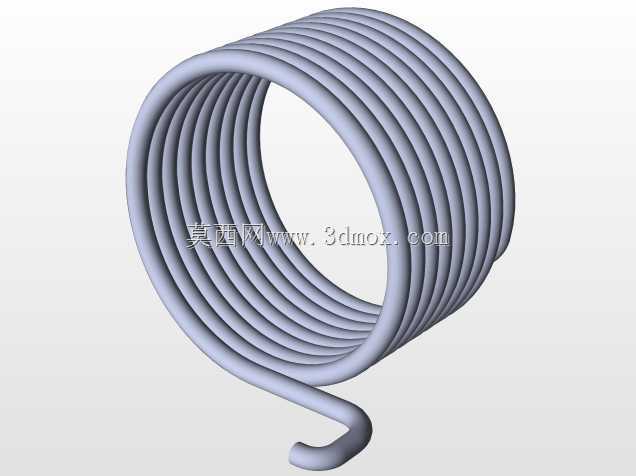

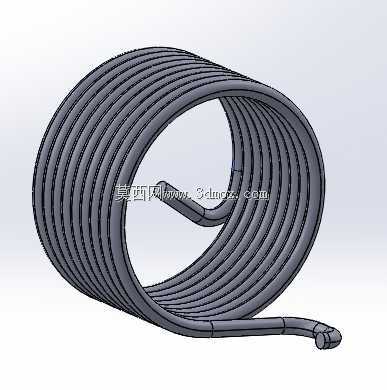

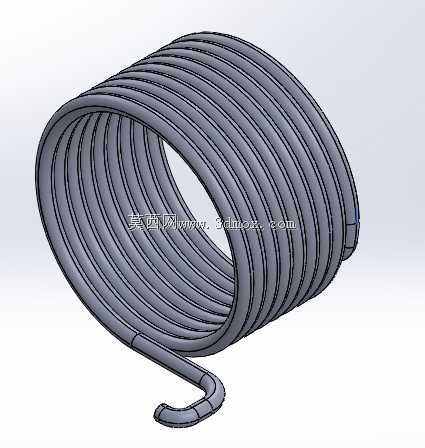

铃木GS750启动机构专用扭转弹簧

　　这款扭转弹簧主要适配铃木GS750车型的脚启动机构，在摩托车脚启动操作的整套机械链路里，它承担着启动轴复位、动力传递缓冲的核心作用，是启动系统里不可或缺的弹性储能零件。日常骑行场景中，驾驶者踩下启动杆的瞬间，启动轴会沿固定转动角度旋转，此时弹簧会被逐步扭转，将驾驶者施加的踩踏动能以弹性势能的形式存储，当启动动作完成、驾驶者松开启动杆后，弹簧存储的弹性势能会快速释放，带动启动轴、启动杆精准复位到初始位置，为下一次启动操作做好准备，同时还能缓冲启动过程中齿轮啮合产生的瞬时冲击，避免启动机构的金属零件出现硬接触磨损。

　　从设计思路来看，这款弹簧采用了密圈圆柱扭转结构，两端伸出的挂钩是经过受力校核的关键结构，挂钩的弯折角度、伸出长度完全匹配GS750启动轴的安装卡槽与车架侧的固定挂点，安装时不需要额外做结构修整，直接卡入对应限位位置即可完成装配。弹簧的圈径、有效圈数是结合启动轴的转动行程、复位所需扭矩反复调校确定的，既保证复位扭矩足够带动启动杆快速回位，不会出现卡滞、回弹无力的问题，又不会因为扭矩过大导致驾驶者踩下启动杆时需要施加额外的力度，兼顾操作手感与机构可靠性。弹簧的线材直径选择也经过了疲劳强度校核，能够承受高频次的扭转循环，在长期反复扭转的工况下，不会出现过早的弹性衰减、簧体断裂问题。

　　从安装边界来看，弹簧的内圈直径与启动轴的安装轴径为间隙配合，装配后簧体不会在轴上出现径向窜动，弹簧的自由长度完全匹配启动机构的安装腔室尺寸，装配完成后簧体两端不会和腔室侧壁、周边的启动齿轮、固定螺栓发生运动干涉，两端挂钩的弯折方向精准对应固定挂点的位置，装配后挂钩不会出现脱出、偏磨的问题。在实际维修替换场景中，这款弹簧的尺寸精度直接决定了启动机构的装配顺畅度，如果弹簧的圈径偏差过大，会出现装不上轴或者装配后旷量过大的问题，如果挂钩角度偏差，会导致弹簧预扭转角度不对，要么复位扭矩不足导致启动杆无法完全回位，要么预紧力过大导致弹簧长期处于高应力状态缩短使用寿命。

　　在建模过程中，需要重点还原簧体的螺旋升角、线材的真实直径，以及两端挂钩的空间弯折角度，不能简单用等直径螺旋线直接扫掠成型，要注意挂钩与簧体衔接位置的平滑过渡，这个位置是弹簧应力集中的高发区域，实际生产中这个位置的圆角处理直接影响弹簧的疲劳寿命，建模时需要还原这个过渡结构的真实形态，才能为后续的有限元应力分析、生产工艺编制提供准确的模型依据。同时还要注意弹簧在自由状态下的相邻簧圈间隙，密圈结构的扭转弹簧在自由状态下簧圈是紧密贴合的，只有在扭转到工作角度时才会出现圈间间隙，建模时要还原这个状态特征，避免出现圈间间隙过大导致的模型与实物不符问题。

　　对于摩托车维修、零配件仿制开发的从业者来说，这个模型可以直接用于零配件的尺寸核对、安装干涉检查，也可以作为同类型大排量摩托车启动弹簧设计的参考案例，在设计同类型弹簧时，可以参考这款弹簧的圈数、线径、挂钩结构与复位扭矩的匹配关系，减少前期设计的试错成本。在实际装车工况下，这款弹簧长期暴露在车架侧的开放空间里，会接触到路面溅起的泥水、灰尘，所以弹簧的表面处理一般采用电泳或者喷塑工艺，建模时虽然不需要还原涂层厚度，但结构设计上要预留出涂层的装配余量，避免涂层导致弹簧内圈变小无法装配到轴上。
