铃木GS750离合器用滚针轴承结构设计

　　这款滚针轴承主要适配大排量摩托车离合器的传动支撑场景，在摩托车动力传递链路中，离合器承担着发动机动力与变速箱输入轴之间的通断切换功能，滚针轴承作为离合器内部的核心支撑部件，需要在高转速、频繁冲击载荷的工况下保持稳定的运转精度，避免离合器从动盘与支撑轴之间出现径向窜动，保障动力传递的平顺性。

　　从实际使用场景来看，摩托车离合器工作时，轴承需要承受来自离合器弹簧的持续径向压紧力，同时在换挡离合的瞬间，还要承受转速突变带来的冲击载荷，这就要求轴承在有限的安装空间内具备足够的径向承载能力。这款滚针轴承采用无内圈满装滚针的结构设计思路，直接以离合器轴的精加工表面作为内滚道，省去了独立内圈的结构厚度，在相同的径向承载能力要求下，可以大幅缩小轴承的径向安装尺寸，适配摩托车离合器内部紧凑的布局空间，这也是摩托车传动部件设计中常用的空间优化方案。

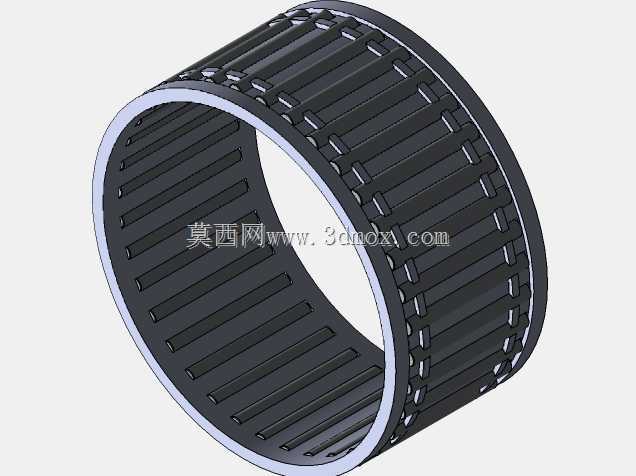

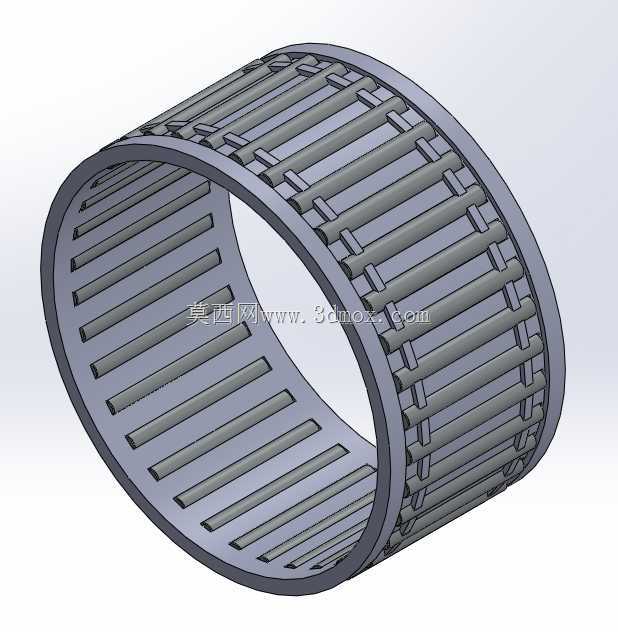

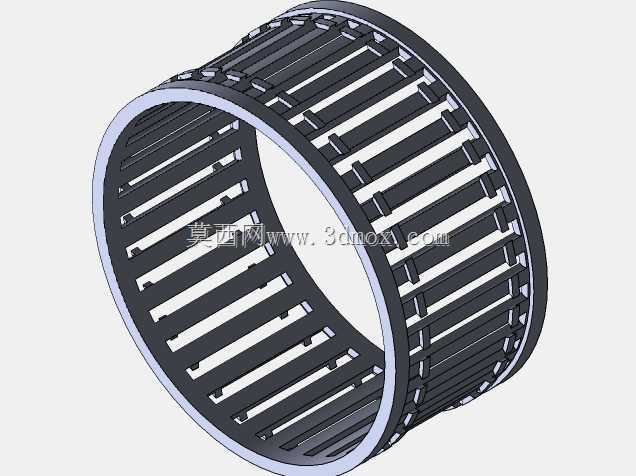

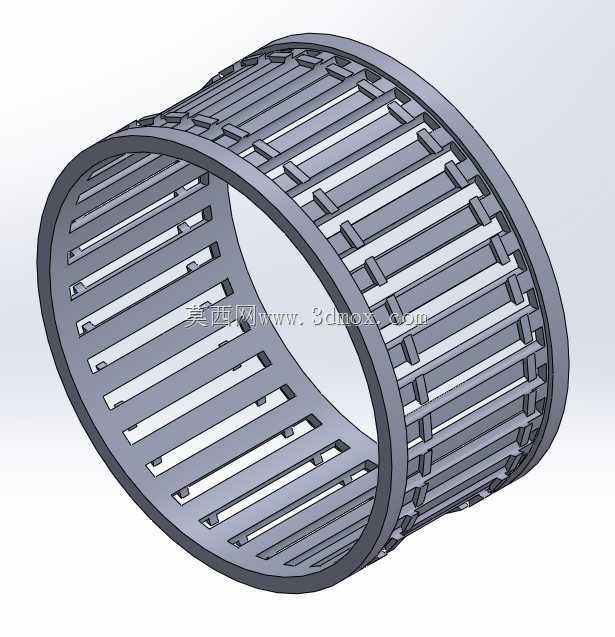

　　结构设计上，轴承采用冲压成型的保持架来分隔每一根滚针，保持架的兜孔采用等距分布的结构，每一个兜孔对应一根滚针，既可以避免滚针之间直接接触产生滑动摩擦，降低运转过程中的发热和磨损，又能引导滚针在滚道上做稳定的滚动运动，防止滚针在高速运转时出现歪斜、卡滞的问题。保持架的两端设计有翻边限位结构，能够对滚针的轴向位置进行约束，避免轴承在承受偶然轴向窜动力时滚针从保持架中脱出，提升结构的运转可靠性。滚针采用大长径比的设计，相比同内径的球轴承或者短圆柱滚子轴承，滚针与滚道的接触线更长，单位面积的接触压力更小，在承受相同径向载荷的情况下，所需的径向安装尺寸更小，完美匹配离合器内部径向空间紧张的设计约束。

　　安装边界方面，这款轴承的外径与离合器从动盘毂的内孔采用过盈配合，装配时需要通过专用工装将轴承平稳压入毂体内孔，避免压装过程中保持架受力变形，影响滚针的正常运转。轴承的内径直接与离合器轴的轴颈配合，轴颈表面需要达到对应的硬度和粗糙度要求，一般需要经过淬火处理后精磨，表面粗糙度控制在Ra0.8以下，才能保证滚道的耐磨性和运转平稳性。轴承的轴向定位依靠离合器毂内部的台阶面和轴用挡圈实现，装配后需要保证轴承有微小的轴向游隙，避免工作时受热膨胀出现卡滞。

　　在实际工况验证中，这类滚针轴承需要适应摩托车发动机舱内较高的工作温度，同时要耐受润滑油的长期浸泡，保持架的冲压钢板材料需要具备良好的耐油性和抗疲劳性能，滚针则采用高碳铬轴承钢制造，经过淬火回火处理后硬度达到HRC60-64，保证足够的接触疲劳强度和耐磨性能。设计过程中需要重点校核滚针的接触应力、保持架的结构强度以及轴承的额定动载荷，确保在摩托车全生命周期内，轴承不会出现早期磨损、保持架断裂等失效问题，避免离合器出现分离不彻底、结合抖动、异响等故障。

　　从建模逻辑来看，构建该三维模型时需要先确定轴承的公称内径、外径以及宽度尺寸，再根据滚针的直径和数量计算保持架的兜孔分布圆直径，保证滚针装入后与内外滚道的径向间隙处于合理范围，随后通过阵列特征完成所有滚针和保持架兜孔的建模，最后对保持架的翻边、倒角等细节结构进行细化，还原真实零件的工艺特征，方便后续进行虚拟装配、干涉检查以及有限元受力分析，为离合器的整体结构设计提供准确的零部件参考。
