DN110规格500mm长度聚氯乙烯排污管材

　　在民用建筑室内外排污管网、市政小区雨污分流改造、工业厂区轻度腐蚀性废水输送场景中，这类承插式聚氯乙烯管材是管网铺设环节的核心基础构件，区别于传统混凝土管材的笨重与金属管材的易腐蚀缺陷，聚氯乙烯材质的管材凭借内壁光滑流阻小、自重轻便于现场搬运安装、耐酸碱腐蚀使用寿命长的特性，已经成为中小口径排污管网的主流选型。这款DN110公称通径的管材，有效铺设长度为500mm，主要适配管网铺设中的短距离接驳、检查井进出管接驳、既有管线改造的补段安装场景，相比常规4米定长的标准管材，短尺寸规格无需现场二次切割，能有效降低现场施工的裁切损耗，也能规避裁切过程中产生的毛边、切口不平整导致的接口渗漏风险。从结构设计来看，管材一端采用承口结构，

　　内置橡胶密封圈卡槽，安装时将配套管材的插口端插入承口，依靠橡胶圈的压缩变形实现静密封，无需额外涂抹粘接剂，安装效率相比粘接式管材提升40%以上，同时可拆卸的接口形式也便于后期管网的运维检修，出现局部堵塞时可拆开对应管段进行疏通，无需破坏整段管线。管材主体采用等壁厚设计，壁厚取值匹配0.6MPa公称压力的使用要求，可满足埋地铺设时的覆土荷载、地面车辆动荷载的承压需求，外壁光滑平整，减少埋地铺设时与回填土层的摩擦阻力，内壁粗糙度控制在0.009mm以内，排污过程中不易挂留污物，可大幅降低管网堵塞的概率，长期使用的输水能力衰减幅度远低于传统管材。建模过程中，首先以管材中心轴线为建模基准，先绘制管材主体的外圆与内孔截面轮廓，

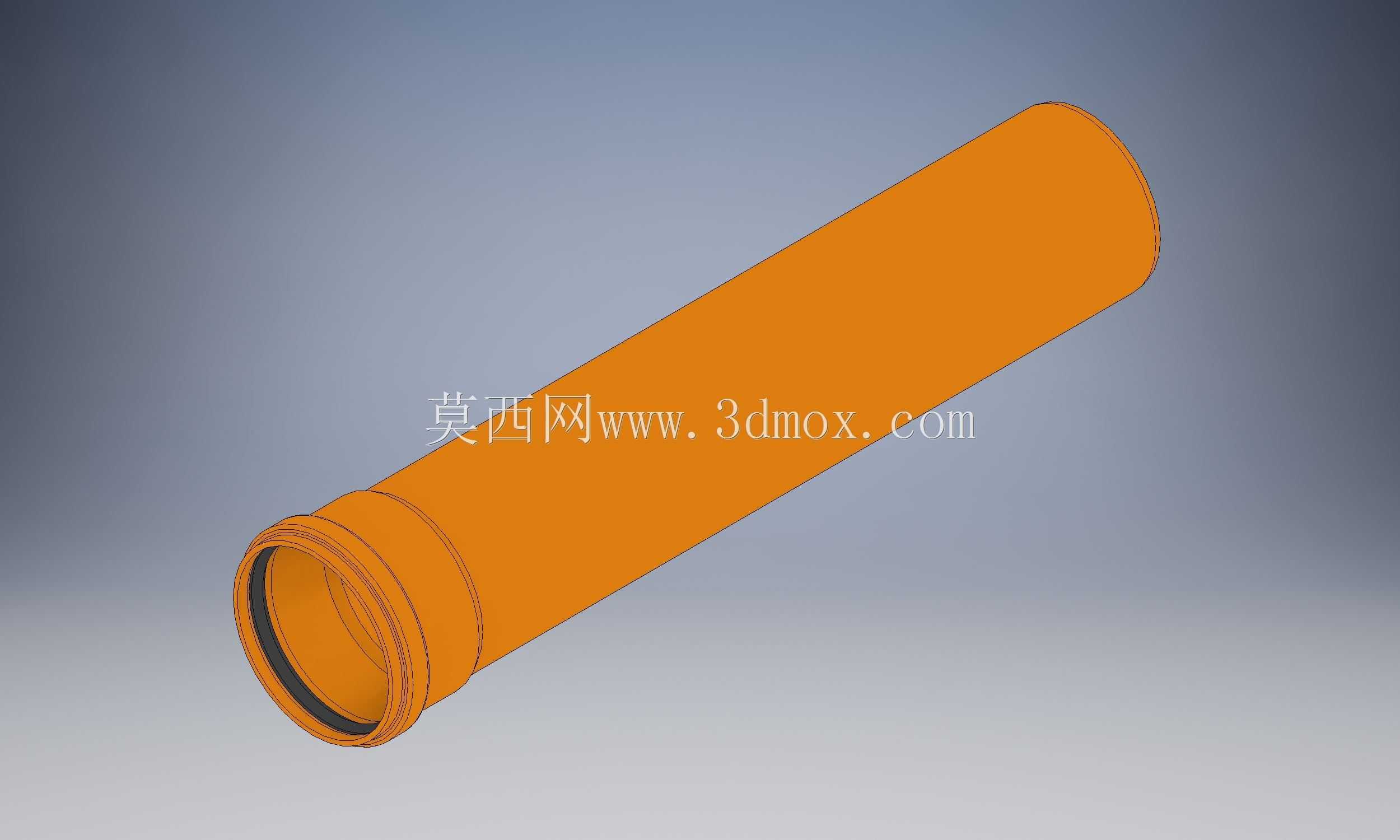

　　通过拉伸特征生成500mm长度的管身主体，再单独构建承口端的扩径结构，在承口内壁绘制密封圈安装槽的环形截面，通过旋转切除特征生成卡槽结构，同时对承口与管身的过渡位置做圆角处理，避免应力集中导致的运输或安装过程中开裂问题。安装边界方面，这款管材的承口最大外径比管身外径大18mm，现场排布管线时需要在承口位置预留足够的安装操作空间，相邻管线的同轴度偏差需要控制在2°以内，避免密封圈偏位导致的渗漏，埋地铺设时管底需要铺设100mm厚度的细沙垫层，避免尖锐石块直接接触管身造成局部应力过大破损，接口完成后需要做闭水试验，确认密封性能达标后再进行回填作业。实际工程应用中，这类短尺寸管材常和同规格长尺寸管材搭配使用，在管网转弯、变径、

　　接驳检查井的位置灵活调整铺设长度，减少现场切割作业量，尤其在老旧小区管网改造的有限空间作业场景中，短尺寸管材的搬运、安装优势更为明显，无需大型吊装设备，两名施工人员即可完成搬运与对接作业，能有效缩短施工周期，降低改造工程的综合成本。材质方面选用的聚氯乙烯原料添加了抗紫外线与抗老化助剂，既可以用于埋地铺设，也可用于室外架空的排污管线安装，长期暴露在户外环境下的老化速率远低于普通聚氯乙烯管材，使用寿命可达到50年以上，大幅降低管网的全生命周期运维成本。
