混凝土排水沟配套垃圾收集装置结构设计

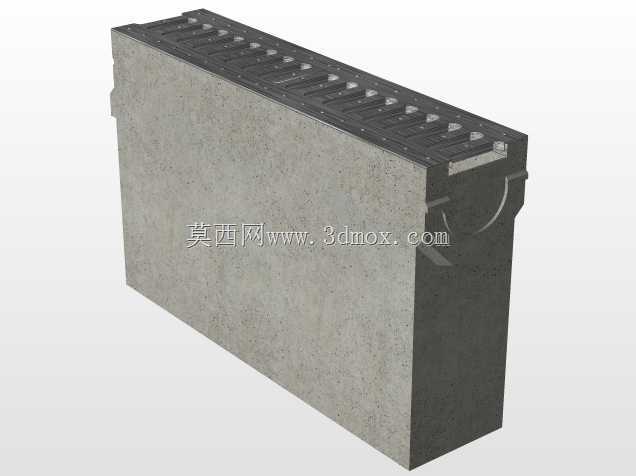

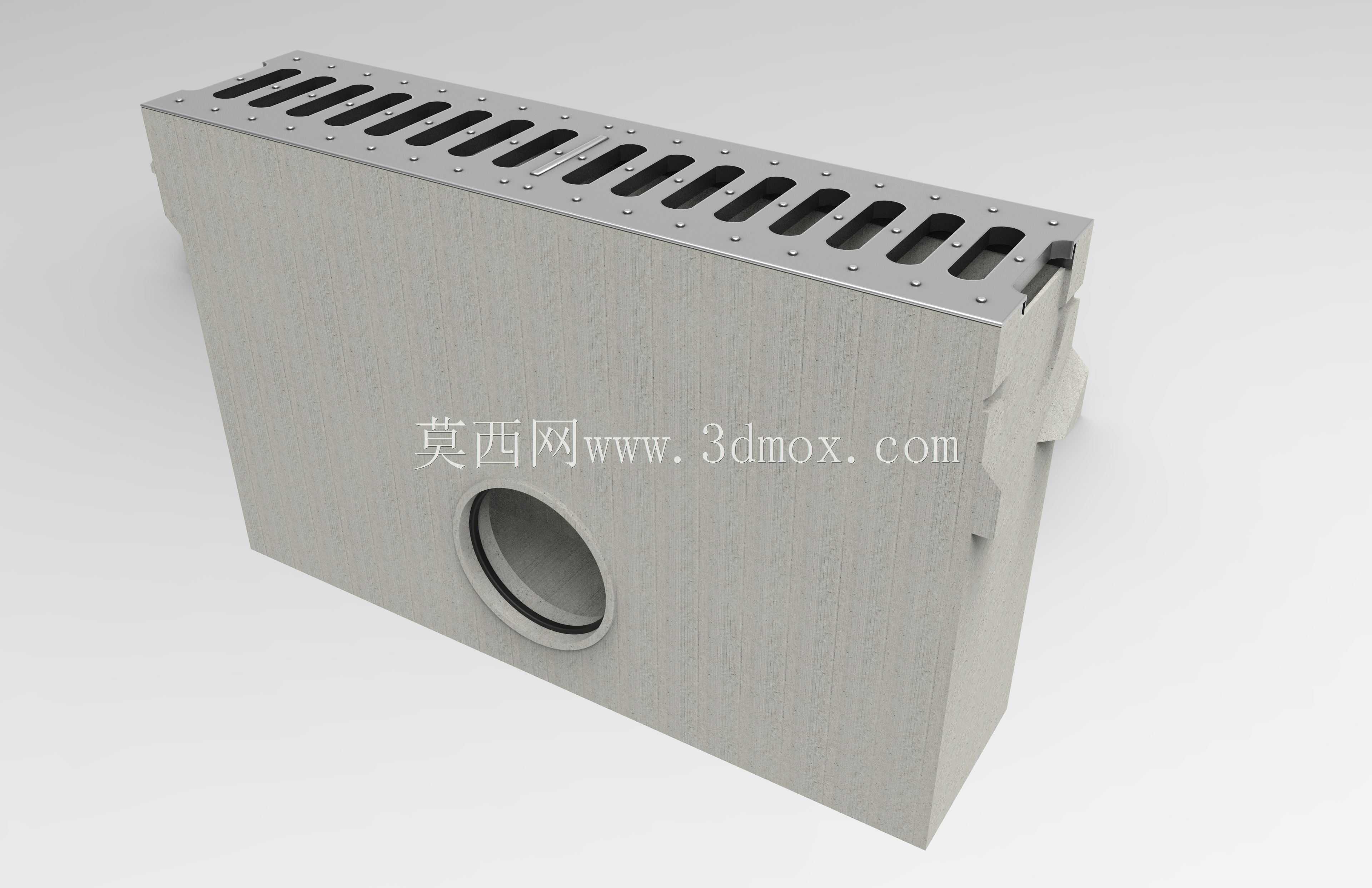

　　在市政道路、园区铺装、厂区室外管网的排水系统搭建中，常规线性混凝土排水沟常面临落叶、泥沙、生产废弃物随径流进入管网易造成淤积堵塞的问题，这款配套的垃圾收集结构正是针对该场景做的适配设计。从实际使用逻辑出发，该装置直接嵌入混凝土排水沟的预设安装槽位，不需要额外改动原有沟体的配筋与浇筑流程，在沟体支模阶段就可以将安装边界的预留尺寸同步标注，和混凝土沟段一体浇筑完成后直接卡入就位，避免后期二次开凿破坏沟体结构强度。

　　设计过程中优先考虑了过水效率与拦截效率的平衡，装置的进水格栅间隙经过反复校核，既能够保证暴雨峰值流量下的过水断面不被压缩，不会出现沟面壅水的情况，又能有效拦截尺寸超过10mm的固体废弃物，避免大块杂物进入下游排水管网造成管段堵塞。收集仓的容积按照常规市政路段3个月的清掏周期做了冗余设计，日常运维只需要提起内置的提篮就可以完成垃圾清运，不需要下到沟内作业，大幅降低清掏的人工成本与作业风险。

　　从结构细节来看，装置的外框采用和混凝土沟壁匹配的直角贴合设计，侧边预留了密封胶填缝槽，安装完成后可以避免路面径流从框体和沟壁的缝隙渗漏，防止沟体周边的路基被渗水浸泡出现沉降。格栅面做了防滑纹理处理，和路面铺装完成后的标高差控制在2mm以内，不会对行人通行、非机动车行驶造成颠簸影响，也避免高跟鞋、购物车滚轮卡入缝隙的安全隐患。针对不同宽度的混凝土排水沟，该结构做了模块化的尺寸适配，从200mm宽的步道排水沟到500mm宽的车行道排水沟，都可以通过调整外框的长宽参数直接适配，不需要重新做整体结构的受力验算。

　　在安装边界的设计上，装置的嵌入深度控制在180mm，不会和沟底的排水纵坡产生冲突，收集仓底部距离沟底保留了50mm的过流空间，即使收集仓内积存的垃圾达到设计容量，依然能保证底部的径流可以正常通过，不会因为垃圾满溢造成断流。结构的受力等级按照车行道的荷载要求做了加强，格栅条的厚度、加强筋的排布都经过载荷仿真验证，可以承受普通小型乘用车的碾压，不会出现格栅变形、断裂的情况，适配园区内部通车路段、停车场周边排水沟的使用需求。

　　从运维角度出发，整个装置没有复杂的活动连接结构，不存在易损的铰接、锁扣部件，长期埋设在潮湿的沟体环境中也不会出现锈蚀卡滞的问题，清掏作业时不需要额外的专用工具，普通运维人员借助常规的环卫钩具就能提起收集篮完成作业。在和混凝土沟体的适配设计中，特意将框体的承托边做了加宽处理，浇筑时可以直接架设在沟壁的预留台阶上，安装时的标高调整更加便捷，不需要额外做支撑固定，待混凝土凝固后框体就和沟体形成稳定的整体结构，不会因为路面振动、车辆碾压出现移位、翘边的问题。

　　针对不同使用场景的特殊需求，该结构还预留了加装防臭闸板的安装位，在餐饮街区、农贸市场这类容易产生异味的排水场景，可以直接在装置下游侧加装密封闸板，不需要额外改造沟体结构就能实现水封防臭的功能，拓展了结构的适用范围。设计过程中也充分考虑了冬季低温环境的使用需求，所有棱角位置都做了圆角过渡，避免结冰膨胀造成结构应力集中开裂，材质选型上适配混凝土构件的膨胀系数，不会因为季节温差变化出现和沟壁脱离的情况。
