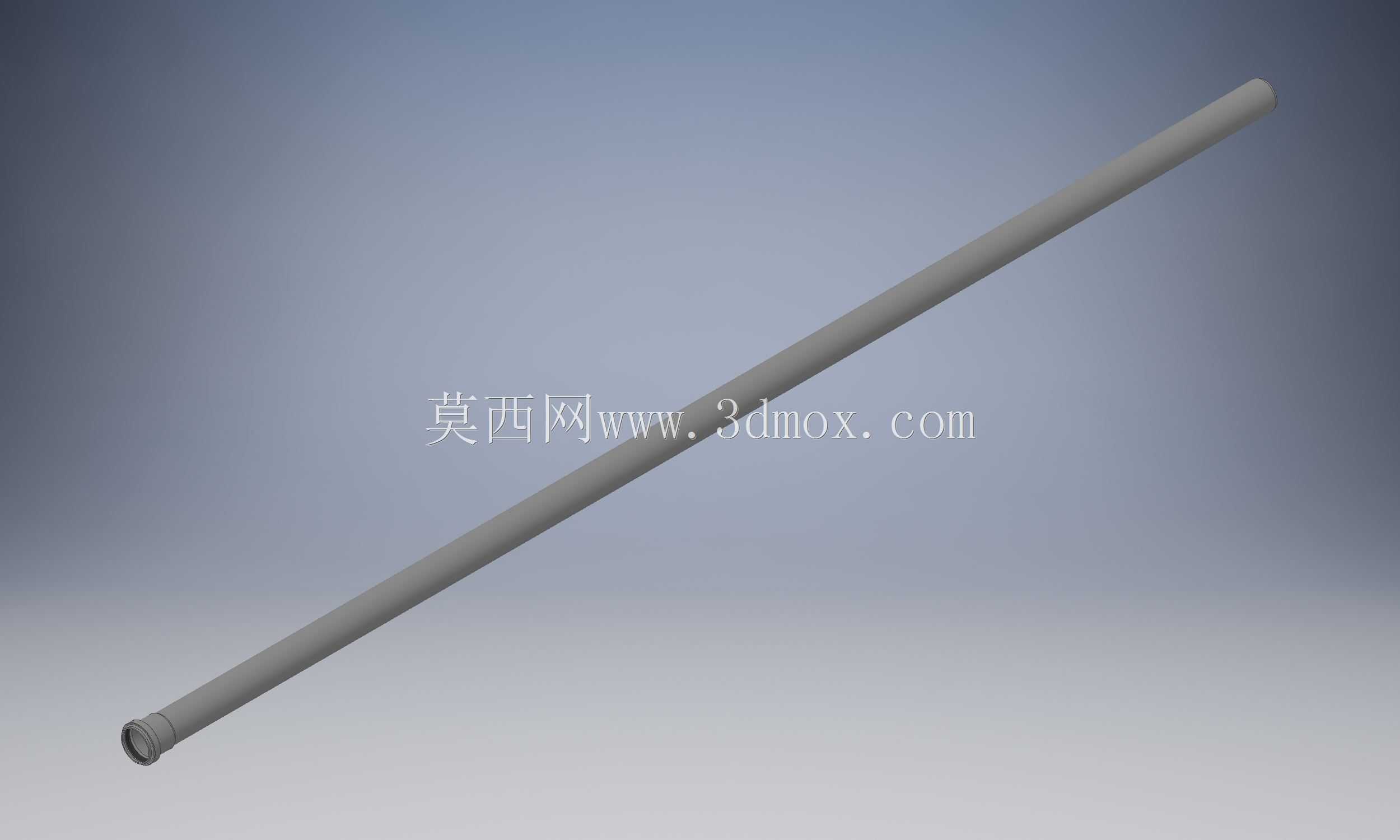

公称通径50长度2米KG污水输送管道

　　在民用建筑给排水、市政排污支管布设、小型工业废水收集输送的场景里，这类公称通径DN50、总长度2000mm的KG管道是非常常用的输水构件，日常选型和建模时很容易忽略它的安装边界细节，实际落地时往往因为这些细节出现对接偏差、渗漏的问题。从结构设计角度看，这款管道采用等径直管构型，一端做了承插式接口结构，接口处做了加厚处理，用来匹配同规格管件的插接需求，安装时不需要额外加工坡口，配合密封圈就能实现可靠密封，能降低现场施工的操作难度。管身整体采用均匀壁厚设计，在满足污水输送耐压要求的前提下，尽可能控制了整体自重，不管是架空布设还是埋地浅敷，都不会给支撑结构带来额外的荷载负担。做三维建模的时候，要特别注意接口端的尺寸公差预留，

　　承口的内径要比管身外径留出0.8-1.2mm的配合间隙，这个间隙是给橡胶密封圈预留的压缩空间，间隙过小会导致插接困难，间隙过大则容易出现密封不严、输送过程中渗漏的问题。管身的直线度公差要控制在每米1mm以内，整根2米长度的管道直线度偏差不能超过2mm，不然多根管道对接的时候，会出现轴线错位，强行对接会给接口处带来持续的内应力，长期使用过程中受污水温度变化、地基轻微沉降的影响，很容易出现接口开裂的情况。实际应用中，这款管道主要用来输送生活污水、轻度腐蚀性的生产废水，管内壁做了光滑处理，能减少污水中杂质、纤维类污物的挂壁残留，降低管道堵塞的概率，日常运维的疏通成本也能随之降低。安装布设的时候，要注意管道的坡度设置，作为排污支管使用时，

　　坡度要控制在千分之三到千分之五之间，保证污水可以依靠重力自流，不需要额外增设增压输送设备。如果是架空安装，支撑点的间距要控制在1.2米以内，两个支撑点不能设置在接口位置，要距离接口端面150-200mm，避免接口处承受集中荷载导致变形渗漏。做设备配套的管路设计时，这款管道可以直接和同规格的弯头、三通、堵头等管件快速拼接，不需要定制特殊转接头，能缩短管路系统的装配周期。建模过程中还要注意，管端的承口结构做了圆角过渡，没有尖锐的棱角，一方面是生产脱模的时候更容易成型，另一方面安装时也不会割伤密封胶圈，能提升密封结构的使用寿命。很多新手建模的时候容易把管壁厚度做的不均匀，或者忽略承口处的加厚段，实际生产出来的产品就会出现承口处强度不足，

　　对接拧紧的时候容易开裂的问题。这款管道的长度设定为2000mm，是兼顾了运输便利性和安装效率的选择，这个长度既不会因为过长导致运输过程中容易弯折变形，也不会因为过短导致管路对接的接口数量过多，增加渗漏的风险点。在老旧管网改造的场景里，这款管道也能很好的适配原有同规格的旧管线，不需要对原有布设路径做大规模调整，就能完成破损管段的替换作业。输送污水的时候，管道内的介质温度一般在5-45摄氏度之间，这个温度区间内管道的结构强度不会出现明显衰减，能长期稳定工作。如果是用于有轻微腐蚀性的工业废水输送，选型时可以根据介质的腐蚀特性调整管材材质，但结构尺寸和安装边界是通用的，不需要重新设计管路的支撑结构和对接配件。做管路系统的三维装配时，要提前预留出管道安装的操作空间，接口位置要留出至少100mm的操作距离，方便施工人员进行密封圈安装和接口插接作业，不要把管道紧贴墙面或者其他设备布设，不然现场安装的时候没有操作空间，会导致施工难度大幅提升。
