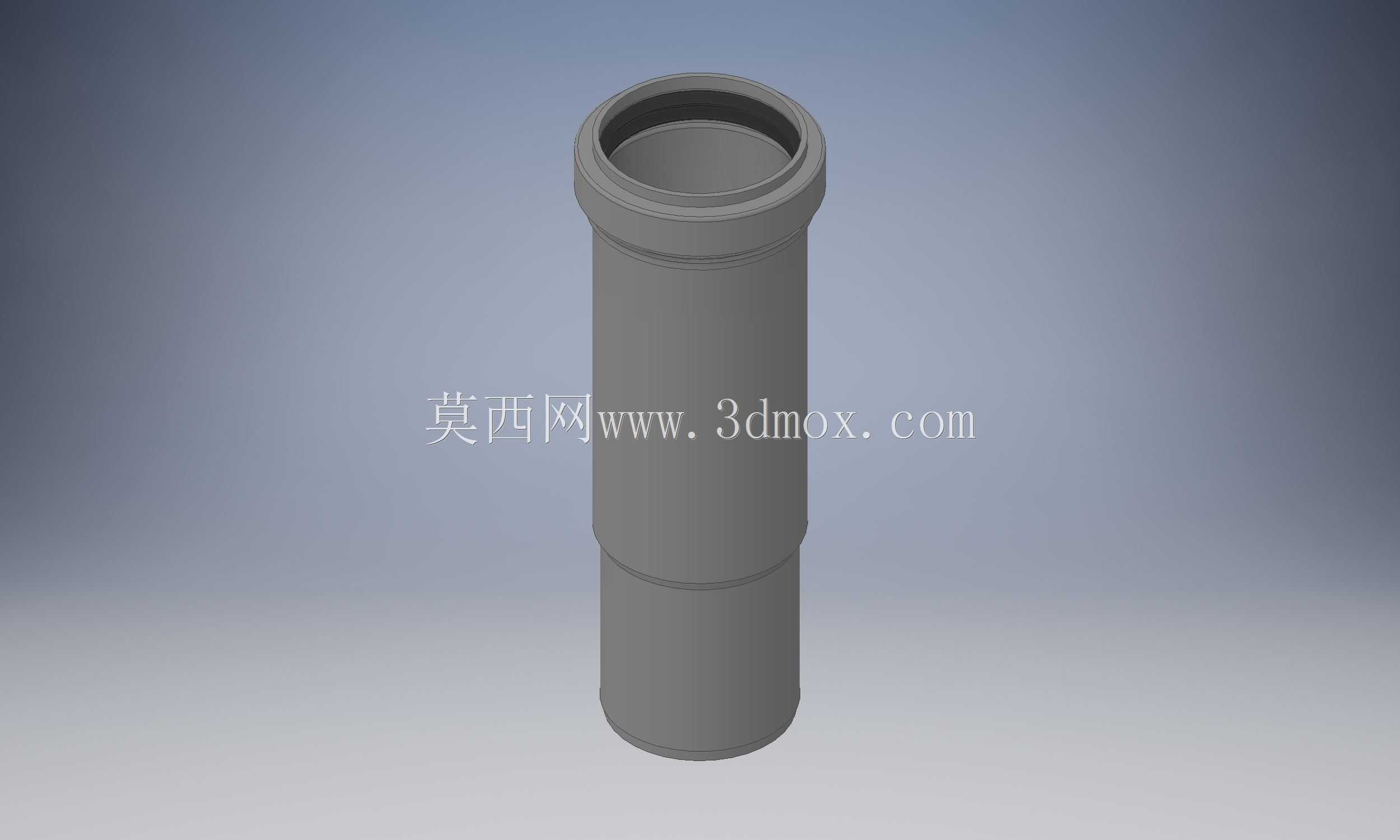

DN50规格污水管百叶窗式插接接头

　　在民用建筑排水、市政小型排污支管、工业厂区轻度污水输送的管路布设场景里，这类DN50规格的百叶窗式插接接头是管路快速拼接环节里很常见的连接件，很多做室内同层排水、户外埋地支管排布的施工人员，对这类接头的安装逻辑都不陌生。从实际使用场景来看，它主要承担同管径排水管道的轴向对接功能，区别于传统胶粘或者热熔连接的接头，这种插接式结构不需要额外的粘接剂或者热熔设备，在狭小的管井、吊顶内的排水管路施工时，能大幅降低操作难度，减少施工过程中对作业空间的要求。

　　从功能特性上看，接头端部的承口结构做了多层环形凸台设计，对应的插口端外壁有匹配的环形凹槽，插接到位后，配合配套的橡胶密封圈就能形成可靠的径向密封，避免污水输送过程中出现渗漏问题。接头中部的百叶式结构并非装饰设计，而是在管路出现瞬时压力波动、或者管内产生负压抽吸时，能通过结构的微形变抵消部分应力，避免接口处因为应力集中出现脱开或者密封失效的问题，这一点在高层住宅的排水立管支管连接场景里尤为重要——高层排水时立管内的气压波动频繁，普通刚性插接接头很容易因为反复的气压冲击出现密封老化渗漏，这种带缓冲结构的接头能大幅提升接口的使用寿命。

　　做这个接头的三维建模时，首先要明确的是安装边界尺寸：DN50对应的公称通径是50mm，接头的整体通径要保证和对接管道完全一致，不能出现通径缩径的问题，否则会增大排水阻力，容易在接口位置造成杂物淤积堵塞。承口的内径尺寸要匹配常规UPVC或者HDPE排水管材的外径公差，通常承口内径要比管材外径大0.3-0.5mm，预留出密封圈的安装压缩空间，同时承口的插入深度要控制在60-70mm之间，过浅会导致插接强度不足，过深则会浪费材料，还会给安装时的插接对位造成困难。建模过程中，端部的环形密封槽尺寸要严格匹配常用的O型橡胶圈线径，槽深通常设置为橡胶圈线径的70%，保证橡胶圈安装后有足够的压缩量实现密封，同时不会因为压缩量过大出现永久变形。中部的百叶式加强结构，每一圈凸棱的高度控制在2-3mm，凸棱之间的间距设置为8mm，既保证结构有足够的形变缓冲能力，又不会因为凸棱过高导致接头整体外径过大，影响后续的保温层包覆或者埋地施工时的回填作业。

　　从选型适配的角度来说，这种接头只适用于无压或者微压的重力流排水场景，不能用于压力排污管路，设计时要明确它的压力适用边界，避免误用导致管路故障。安装时只需要将对接管道的端部做倒角处理，套上密封圈后对准承口均匀推入到标记的插入深度即可，不需要额外做固定处理，依靠密封圈的摩擦力和结构的卡合作用就能承受管路自身的轴向应力，在后期需要对管路进行检修拆卸时，只需要施加轴向的拉力就能将接头分开，比传统的永久性连接方式维护成本低很多。建模时还要注意接头内壁的光滑度处理，内壁不能有凸起或者分型线痕迹，否则容易挂住污水中的纤维、杂物等，长时间使用后造成管路堵塞，所有内壁的转角位置都要做圆角过渡，圆角半径不小于2mm，保证排水时的流道顺畅。另外接头的插口端外壁要做15度的导入倒角，方便安装时快速对准承口，减少安装时密封圈被切坏的概率，这些细节都是实际工程应用中反复验证过的设计要点，在三维建模阶段就要把这些工艺和安装的需求考虑进去，不能只做外观的几何建模，要让模型能直接用于后续的生产开模或者施工模拟。
